技术规格
| 晶体类型 | 立方 |
|---|---|
| 密度, g / cm³ | 5.27 |
| 熔点, °C | 1525 |
| 折射率 @ 8-13 µm | n = 2.417-2.385 |
| 折射率 @ 10.6 µm | n = 2.403 |

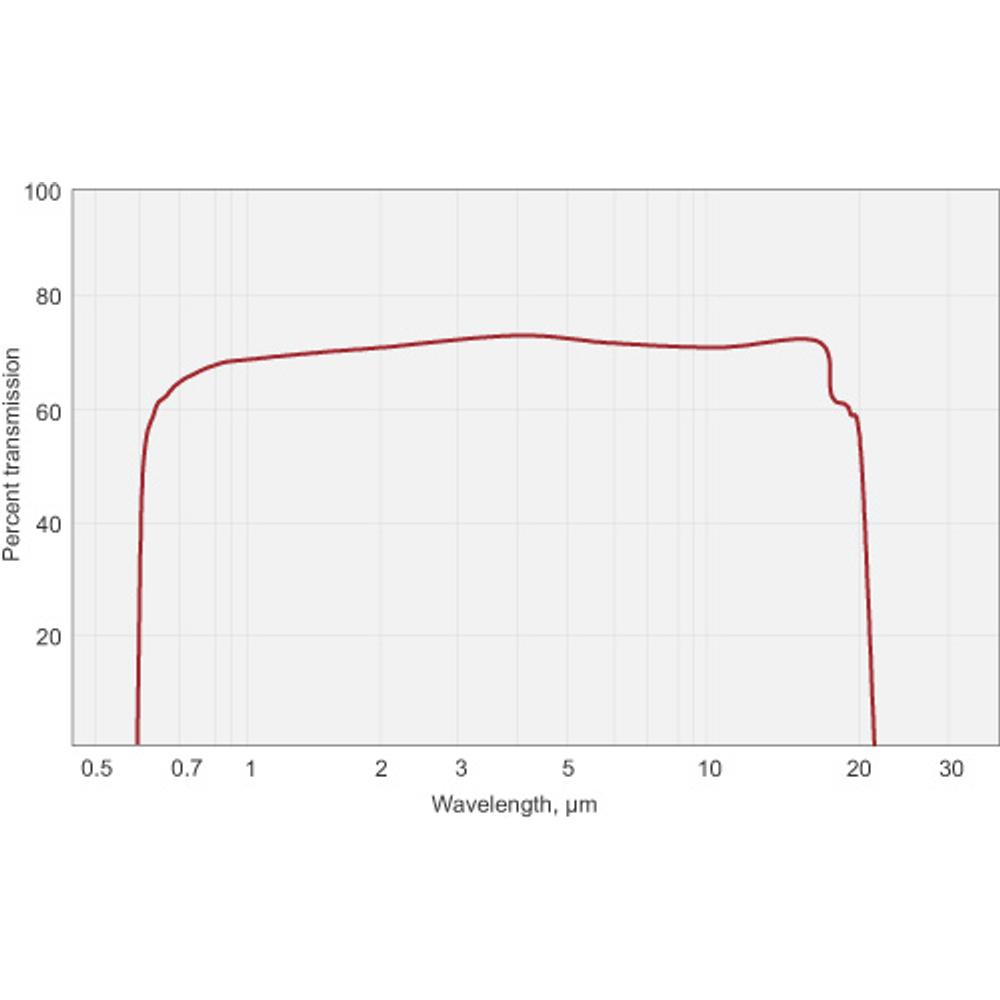

| 透射波段, µm | 0.6÷22 |
| 体吸收系数 cm⁻¹@ 10.6 µm | 0.6-1.0×10⁻³ |
| 线膨胀系数, °C-¹ | 8.56×10⁻⁶ |
| 材料 | ZnSe |
|---|---|
| 表面质量 | 40-20 划痕／麻点 (MIL-PRF-13830B) |
| 有效通光口径 | 直径的 90% |
| 直径公差 | +0.0 -0.13 mm |
| 厚度公差 | ±0.1 mm |
| 平行度 | 3 角分 |
| 面形精度 | λ / 40 每英寸 @ 10.6 µm 在整个范围内有效通光口径 |
| 镀膜 | 两表面减反射镀膜 @ 10.6 µm, R ≤ 0.5% 每面 |
| 波长 | UV|IR |
|---|
规格选型参考
12 项规格
| 型号 | 参数组合 |
|---|---|
| 560-6120 | ø 12.7 mm · 2 mm · 未镀膜 · 未镀膜 |
| 560-6121 | ø 12.7 mm · 3 mm · 未镀膜 · 未镀膜 |
| 560-6122 | ø 12.7 mm · 2 mm · AR/AR@10.6 µm, AOI=0° · 已镀膜 |
| 560-6250 | ø 25.4 mm · 2 mm · 未镀膜 · 未镀膜 |
| 560-6251 | ø 25.4 mm · 3 mm · 未镀膜 · 未镀膜 |
| 560-6253 | ø 25.4 mm · 3 mm · AR/AR@10.6 µm, AOI=0° · 已镀膜 |
| 560-6381 | ø 38.1 mm · 3 mm · 未镀膜 · 未镀膜 |
| 560-6383 | ø 38.1 mm · 3 mm · AR/AR@10.6 µm, AOI=0° · 已镀膜 |
| 560-6501 | ø 50.8 mm · 3 mm · 未镀膜 · 未镀膜 |
| 560-6503 | ø 50.8 mm · 5 mm · 未镀膜 · 未镀膜 |
| 560-6505 | ø 50.8 mm · 5 mm · AR/AR@10.6 µm, AOI=0° · 已镀膜 |
| 560-6766 | ø 76.2 mm · 6,4 mm · AR/AR@10.6 µm, AOI=0° · 已镀膜 |
