波片

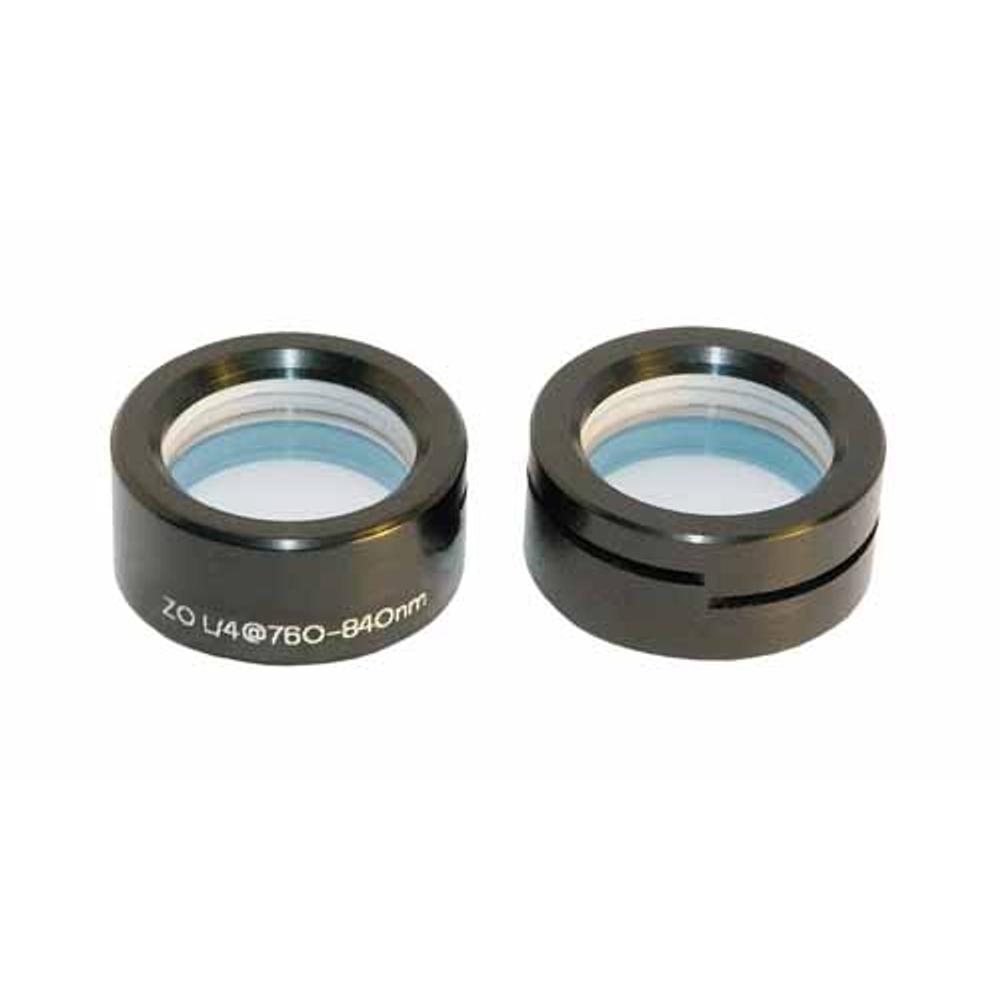

零级空气间隔波片

用于偏振态与相位延迟控制。选型需匹配工作波长、延迟量、有效口径及安装条件。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	单晶体石英
光轴	垂直于延迟器周边侧面
波前畸变	λ / 10@633 nm
表面质量	20-10 划痕／麻点 (MIL-PRF-13830B)
平行度	<10 角秒
减反射镀膜	R<0.5%
激光损伤阈值	>10J / cm², 10 ns 脉冲, 1064nm 典型值

规格选型参考

筛选型号或参数

28 项规格

型号	参数组合
464-4201	1550 nm · ø 17 mm · ø 25.4 mm · λ/2 · 相位延迟 λ/2
464-4205	1064 nm · 1035-1095 nm · λ/2 · 相位延迟 λ/2
464-4208	1000-1060 nm · 1030 nm · Ø 17 mm · Ø 25.4 mm · λ/2 · 相位延迟 λ/2
464-4215	760-840 nm · 800 nm · Ø 17 mm · Ø 25.4 mm · λ/2 · 相位延迟 λ/2
464-4215D50	760-840 nm · 800 nm · Ø 40 mm · Ø 50.8 mm · λ/2 · 相位延迟 λ/2
464-4220	740-820 nm · 780 nm · Ø 17 mm · Ø 25.4 mm · λ/2 · 相位延迟 λ/2
464-4230	532 nm · ø 17 mm · ø 25.4 mm · λ/2 · 相位延迟 λ/2
464-4232	515 nm · ø 17 mm · ø 25.4 mm · λ/2 · 相位延迟 λ/2
464-4235	400 nm · ø 17 mm · ø 25.4 mm · λ/2 · 相位延迟 λ/2
464-4240	355 nm · 345-365 nm · λ/2 · 相位延迟 λ/2
464-4241	333-353 nm · 343 nm · Ø 17 mm · Ø 25.4 mm · λ/2 · 相位延迟 λ/2
464-4245	257-275 nm · 266 nm · Ø 17 mm · Ø 25.4 mm · λ/2 · 相位延迟 λ/2
464-4246	250-265 nm · 257 nm · Ø 17 mm · Ø 25.4 mm · λ/2 · 相位延迟 λ/2
464-4248	244 nm · ø 25.4 mm · λ/2 · ø 17 mm
464-4401	1550 nm · ø 17 mm · ø 25.4 mm · λ/4 · 相位延迟 λ/4
464-4405	1064 nm · ø 17 mm · ø 25.4 mm · λ/4 · 相位延迟 λ/4
464-4408	1030 nm · ø 17 mm · ø 25.4 mm · λ/4 · 相位延迟 λ/4
464-4415	760-840 nm · 800 nm · Ø 17 mm · Ø 25.4 mm · λ/4 · 相位延迟 λ/4
464-4415D50	760-840 nm · 800 nm · Ø 40 mm · Ø 50.8 mm · λ/4 · 相位延迟 λ/4
464-4420	780 nm · ø 17 mm · ø 25.4 mm · λ/4 · 相位延迟 λ/4
464-4430	532 nm · ø 17 mm · ø 25.4 mm · λ/4 · 相位延迟 λ/4
464-4432	500-530 nm · 515 nm · Ø 17 mm · Ø 25.4 mm · λ/4 · 相位延迟 λ/4
464-4435	380-420 nm · 400 nm · Ø 17 mm · Ø 25.4 mm · λ/4 · 相位延迟 λ/4
464-4440	355 nm · 345-365 nm · λ/4 · 相位延迟 λ/4
464-4441	343 nm · ø 17 mm · ø 25.4 mm · λ/4 · 相位延迟 λ/4
464-4445	257-275 nm · 266 nm · Ø 17 mm · Ø 25.4 mm · λ/4 · 相位延迟 λ/4
464-4446	250-265 nm · 257 nm · Ø 17 mm · Ø 25.4 mm · λ/4 · 相位延迟 λ/4
464-4448	244 nm · ø 25.4 mm · λ/4 · ø 17 mm
