球面透镜

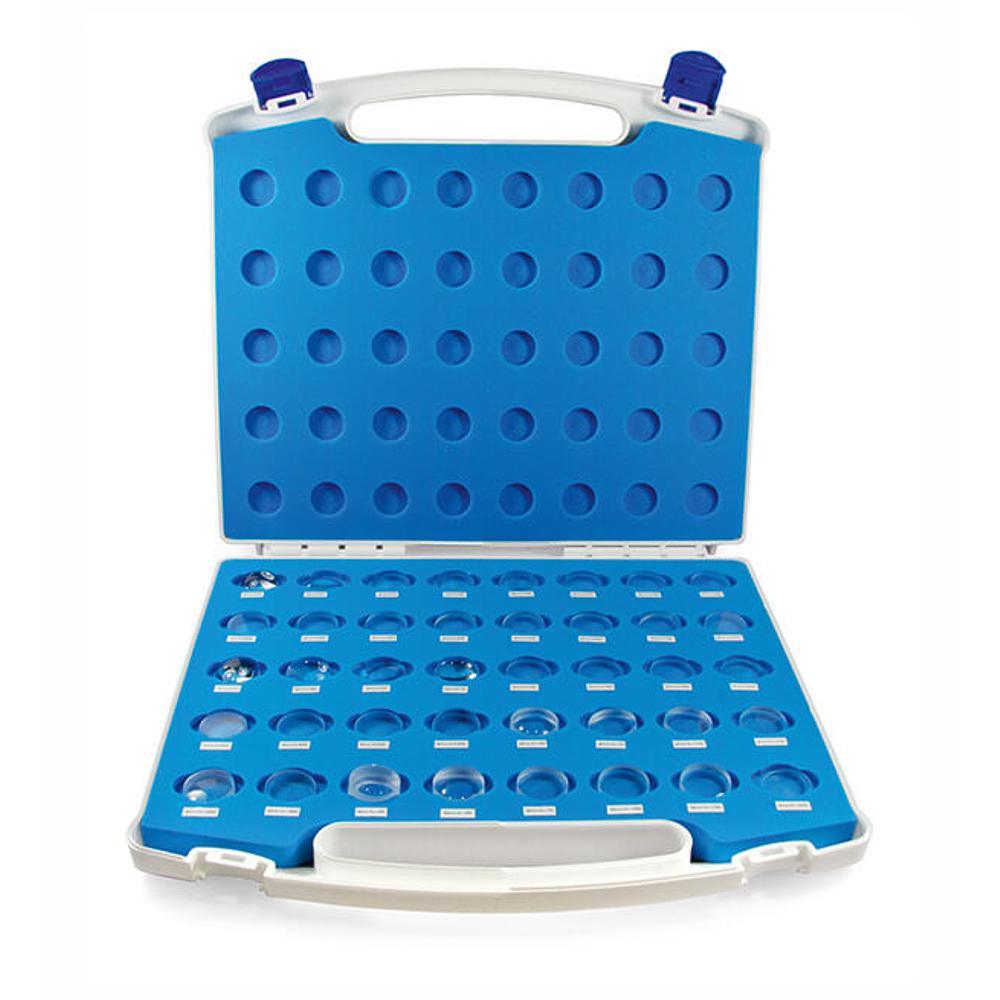

紫外熔融石英透镜套件

用于激光光束聚焦、准直或成像。请结合工作波长、焦距、口径、基底材料与镀膜要求选择规格。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

型号	直径, mm*	F, mm	中心厚度 / 中心厚度, mm	边缘厚度 / 边缘厚度, mm
110-1203E	25.4	30	9.75	2.0
110-1205E	25.4	50	6.0	2.3
110-1209E	25.4	75	4.5	2.2
110-1210E	25.4	80	4.6	2.4
110-1211E	25.4	100	4.0	2.3
110-1216E	25.4	125	4.0	2.6
110-1217E	25.4	150	4.0	2.9
110-1219E	25.4	200	4.0	3.1
110-1221E	25.4	250	4.0	3.3
110-1223E	25.4	300	4.0	3.4
110-1225E	25.4	350	4.0	3.5
110-1227E	25.4	400	4.0	3.6
110-1233E	25.4	500	4.0	3.7
110-1235E	25.4	600	4.0	3.7
110-1239E	25.4	750	4.0	3.8
110-1245E	25.4	1000	4.0	3.8

型号	直径, mm*	F, mm	中心厚度 / 中心厚度, mm	边缘厚度 / 边缘厚度, mm
111-1204E	25.4	25	10.0	2.0
111-1207E	25.4	40	7.1	2.6
111-1210E	25.4	50	6.0	2.5
111-1214E	25.4	75	4.0	1.7
111-1218E	25.4	100	4.0	2.3
111-1222E	25.4	150	3.2	2.1
111-1226E	25.4	200	3.0	2.1
111-1230E	25.4	250	3.0	2.3
111-1234E	25.4	300	3.0	2.4
111-1238E	25.4	400	3.0	2.6
111-1240E	25.4	500	3.0	2.7
111-1260E	25.4	1000	3.0	2.8

型号	直径, mm*	F, mm	中心厚度 / 中心厚度, mm	边缘厚度 / 边缘厚度, mm
110-1203E	25.4	30	9.75	2.0
110-1205E	25.4	50	6.0	2.3
110-1209E	25.4	75	4.5	2.2
110-1211E	25.4	100	4.0	2.3
110-1216E	25.4	125	4.0	2.6
110-1217E	25.4	150	4.0	2.9
110-1219E	25.4	200	4.0	3.1
110-1223E	25.4	300	4.0	3.4
110-1233E	25.4	500	4.0	3.7
110-1245E	25.4	1000	4.0	3.8

材料	紫外熔融石英
表面质量	40-20 划痕／麻点 (MIL-PRF-13830B)
有效通光口径	直径的 90%
直径公差	+0.00, -0.12 mm
厚度公差	±0.5 mm
面形不规则度	λ / 8 @ 633 nm
同心度	3 角分
近轴焦距: / 紫外熔融石英	±2% @ 355 nm

型号	直径, mm*	F, mm	中心厚度 / 中心厚度, mm	边缘厚度 / 边缘厚度, mm
112-1205E	25.4	-50	1.9	5.5
112-1209E	25.4	-75	3.1	5.3
112-1211E	25.4	-100	3.0	4.7
112-1217E	25.4	-150	3.1	4.2
112-1219E	25.4	-200	3.1	4.0
112-1223E	25.4	-300	3.4	4.0

型号	直径, mm*	F, mm	中心厚度 / 中心厚度, mm	边缘厚度 / 边缘厚度, mm
114-1204E	25.4	-25	5.3	12.0
114-1208E	25.4	-50	4.2	6.0
114-1212E	25.4	-75	3.8	6.1
114-1216E	25.4	-100	3.6	5.3
114-1220E	25.4	-150	3.9	5.3
114-1224E	25.4	-200	3.0	3.8

型号	直径, mm*	F, mm	中心厚度 / 中心厚度, mm	边缘厚度 / 边缘厚度, mm
112-1205E	25.4	-50	1.9	5.5
112-1209E	25.4	-75	3.1	5.3
112-1211E	25.4	-100	3.0	4.7
112-1215E	25.4	-125	3.0	4.4
112-1217E	25.4	-150	3.1	4.2

规格选型参考

筛选型号或参数

30 项规格

型号	参数组合

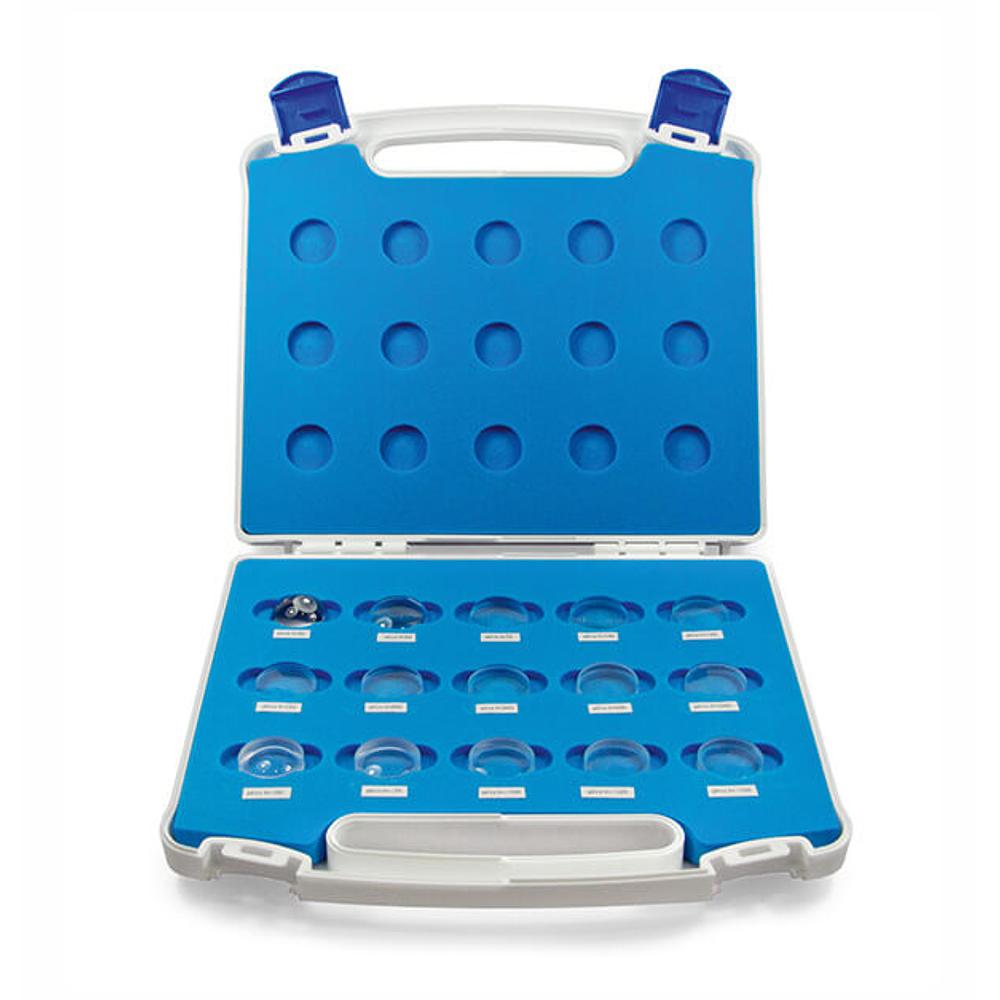

140-1215	未镀膜 · Small lens kits (15 lenses)
140-1215-AR1030	AR @ 1030 nm, R<0.25 % · Small lens kits (15 lenses)
140-1215-AR1064	AR @ 1064 nm, R<0.25 % · Small lens kits (15 lenses)
140-1215-AR210-400	BBAR @ 210-400 nm, R<2% · Small lens kits (15 lenses)
140-1215-AR258	AR @ 258 nm, R<0.4 % · Small lens kits (15 lenses)
140-1215-AR266	AR @ 266 nm, R<0.4 % · Small lens kits (15 lenses)
140-1215-AR343	AR @ 343 nm, R<0.3 % · Small lens kits (15 lenses)
140-1215-AR350-900	BBAR @ 350-900 nm, R<1.5 % · Small lens kits (15 lenses)
140-1215-AR355	AR @ 355 nm, R<0.25 % · Small lens kits (15 lenses)
140-1215-AR515	AR @ 515 nm, R<0.25 % · Small lens kits (15 lenses)
140-1215-AR532	AR @ 532 nm, R<0.25 % · Small lens kits (15 lenses)
140-1215-AR532+1064	AR @ 532+1064 nm, R<0.5 % · Small lens kits (15 lenses)
140-1215-AR650-1100	AR @ 650-1100 nm, R<1 % · Small lens kits (15 lenses)
140-1215-AR700-900	BBAR @ 700-900 nm, R<0.8 % · Small lens kits (15 lenses)
140-1215-AR760-840	BBAR @ 760-840 nm, R<0.4 % · Small lens kits (15 lenses)
140-1240	未镀膜 · Large lens kits (40 lenses)
140-1240-AR1030	AR @ 1030 nm, R<0.25 % · Large lens kits (40 lenses)
140-1240-AR1064	AR @ 1064 nm, R<0.25 % · Large lens kits (40 lenses)
140-1240-AR210-400	BBAR @ 210-400 nm, R<2 % · Large lens kits (40 lenses)
140-1240-AR258	AR @ 258 nm, R<0.4 % · Large lens kits (40 lenses)
140-1240-AR266	AR @ 266 nm, R<0.4 % · Large lens kits (40 lenses)
140-1240-AR343	AR @ 343 nm, R<0.5 % · Large lens kits (40 lenses)
140-1240-AR350-900	BBAR @ 350-900 nm, R<1.5 % · Large lens kits (40 lenses)
140-1240-AR355	AR @ 355 nm, R<0.25 % · Large lens kits (40 lenses)
140-1240-AR515	AR @ 515 nm, R<0.3 % · Large lens kits (40 lenses)
140-1240-AR532	AR @ 532 nm, R<0.25 % · Large lens kits (40 lenses)
140-1240-AR532+1064	AR @ 532+1064 nm, R<0.5 % · Large lens kits (40 lenses)
140-1240-AR650-1100	AR @ 650-1100 nm, R<0.7 % · Large lens kits (40 lenses)
140-1240-AR700-900	BBAR @ 700-900 nm, R<0.8 % · Large lens kits (40 lenses)
140-1240-AR760-840	BBAR @ 760-840 nm, R<0.4 % · Large lens kits (40 lenses)
