技术规格
| 材料 | 紫外熔融石英 |
|---|---|
| 表面质量 | 20-10 划痕／麻点 (MIL-PRF-13830B) |
| 透射波前畸变 | λ / 10 @ 633 nm |
| 平行度 | < 30 角秒 |

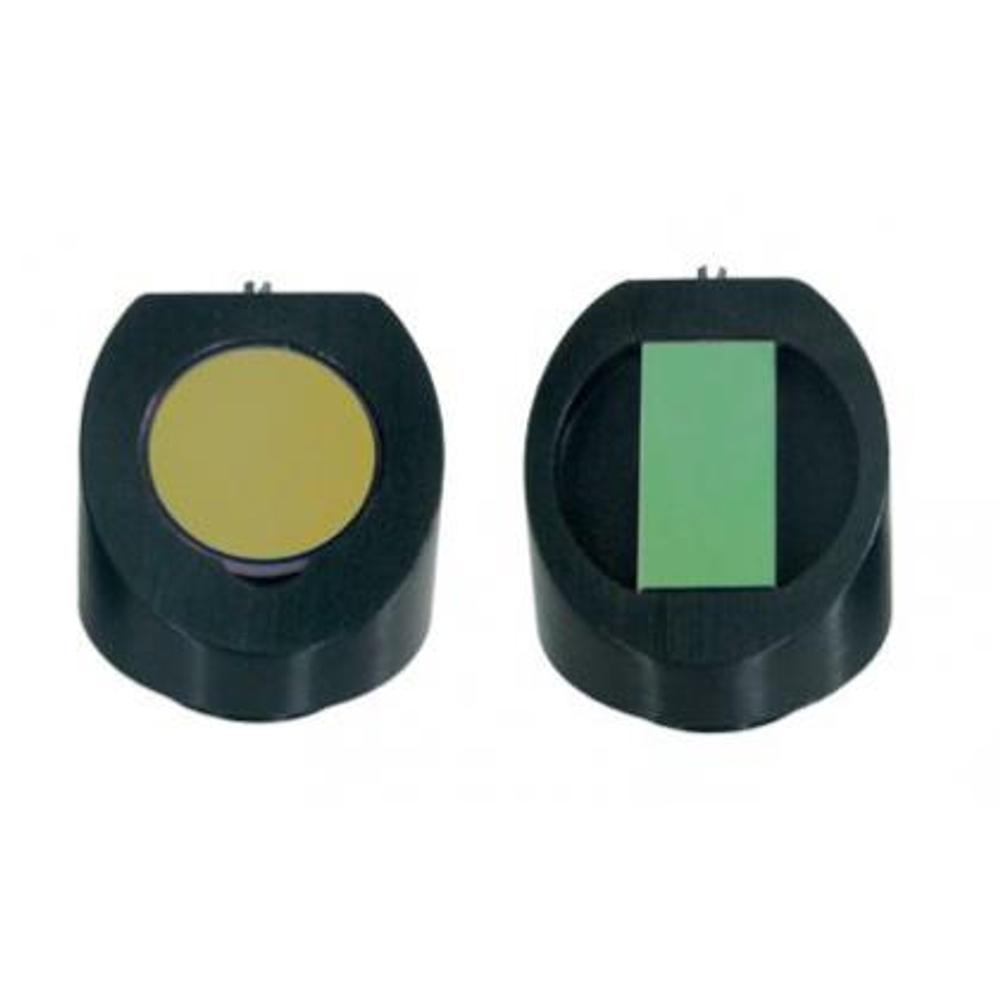

| 有效通光口径 | 圆形: > 85% / 矩形: >85% 的椭圆在 56° |

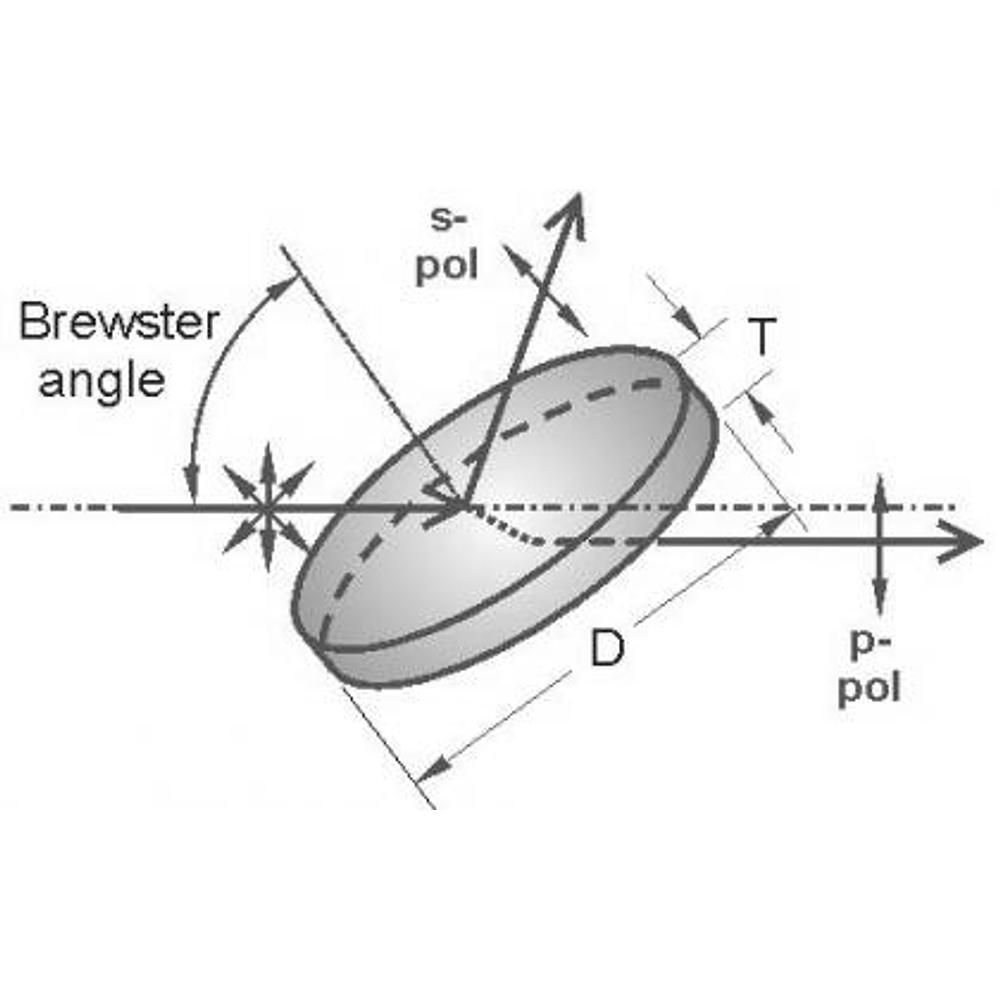

| 入射角 | 56° |
| 入射角公差 | ±2° |
| 直径公差 | +0.0 / -0.12 mm |
| 厚度公差 | ±0.2 mm |
| 激光损伤阈值 | 10 J / cm², 10 ns 脉冲在 1064 nm 典型值, 50 Hz |
| 消光比 Tp / Ts | >200:1 (用于标准级, HT 及 UHT 系列) >1000:1 (用于 HE 系列) |
规格选型参考
137 项规格
| 型号 | 参数组合 |
|---|---|
| 420-0114E | 515 nm · 12,7 mm · 3 mm · BK7 |
| 420-0118E | 1030 nm · ø 12.7 x 3 mm · Rs/Tp:>99.5/95.0 % · BK7 · > 200:1 |
| 420-0124E | 532 nm · 12,7 mm · 3.0 mm · BK7 |
| 420-0124M | 532 nm · 12,5 mm · 3.0 mm · BK7 |
| 420-0125E | 633 nm · ø 12.7 x 3 mm · BK7 · Rs/Tp:>99.5/95.0 % · > 200:1 |
| 420-0126E | 800 nm · ø 12.7 x 3 mm · BK7 · Rs/Tp:>99.5/95.0 % · > 200:1 |
| 420-0127E | 775 nm · 12,7 mm · 3 mm · BK7 |
| 420-0128E | 1064 nm · 12,7 mm · 3.0 mm · BK7 |
| 420-0128M | 1064 nm · 12,5 mm · 3.0 mm · BK7 |
| 420-0136E | 780-820 nm · 12,7 mm · 3 mm · BK7 |
| 420-0138E | 1010-1050 nm · 12,7 mm · 3 mm · BK7 |
| 420-0244E | 515 nm · 25,4 mm · 3 mm · BK7 |
| 420-0248E | 1030 nm · 25,4 mm · 3 mm · BK7 |
| 420-0254E | 532 nm · 25,4 mm · 3.0 mm · BK7 |
| 420-0254M | 532 nm · 25,0 mm · 3.0 mm · BK7 |
| 420-0255E | 633 nm · ø 25.4 x 3 mm · BK7 · Rs/Tp:>99.5/95.0 % · > 200:1 |
| 420-0256E | 800 nm · ø 25.4 x 3 mm · BK7 · Rs/Tp:>99.5/95.0 % · > 200:1 |
| 420-0257E | 775 nm · ø 25.4 x 3 mm · BK7 · Rs/Tp:>99.5/95.0 % · > 200:1 |
| 420-0258E | 1064 nm · 25,4 mm · 3.0 mm · BK7 |
| 420-0258M | 1064 nm · 25,0 mm · 3.0 mm · BK7 |
| 420-0259E | 1550 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/95.0 % · BK7 · > 200:1 |
| 420-0266E | 780-820 nm · 25,4 mm · 3 mm · BK7 |
| 420-0268E | 1010-1050 nm · 25.4 mm · Rs/Tp:>99.5/95.0 % · 3 mm · BK7 · > 200:1 |
| 420-0274 | 515 nm · 3.0 mm · BK7 · 28,6 mm · 14,3 mm |
| 420-0278 | 1030 nm · 3.0 mm · BK7 · 28,6 mm · 14,3 mm |
| 420-0284 | 532 nm · 3.0 mm · BK7 · 28,6 mm · 14,3 mm |
| 420-0285 | 633 nm · 28.6 x 14.3 x 3 mm · Rs/Tp:>99.5/95.0 % · BK7 · > 200:1 |
| 420-0286 | 800 nm · 28.6 x 14.3 x 3 mm · Rs/Tp:>99.5/95.0 % · BK7 · > 200:1 |
| 420-0287 | 775 nm · 3.0 mm · BK7 · 28,6 mm · 14,3 mm |
| 420-0288 | 1064 nm · 3.0 mm · BK7 · 28,6 mm · 14,3 mm |
| 420-0296 | 780-820 nm · 3.0 mm · BK7 · 28.6 mm · 14.3 mm |
| 420-0298 | 1010-1050 nm · 3.0 mm · BK7 · 28,6 mm · 14,3 mm |
| 420-0504E | 532 nm · 50,8 mm · 6 mm · BK7 |
| 420-0504M | 532 nm · 50,0 mm · 6.0 mm · BK7 |
| 420-0505E | 633 nm · ø 50.8 x 6 mm · BK7 · Rs/Tp:>99.5/95.0 % · > 200:1 |
| 420-0506E | 800 nm · ø 50.8 x 6 mm · BK7 · Rs/Tp:>99.5/95.0 % · > 200:1 |
| 420-0507E | 775 nm · ø 50.8 x 6 mm · BK7 · Rs/Tp:>99.5/95.0 % · > 200:1 |
| 420-0508E | 1064 nm · 50,8 mm · 6.0 mm · BK7 |
| 420-0508M | 1064 nm · 50,0 mm · 6.0 mm · BK7 |
| 420-0514E | 515 nm · 50,8 mm · 6 mm · BK7 |
| 420-0518E | 1030 nm · 50,8 mm · 6 mm · BK7 |
| 420-0526E | 780-820 nm · ø 50.8 x 6 mm · BK7 · Rs/Tp:>99.5/95.0 % · > 200:1 |
| 420-0528E | 1010-1050 nm · 50.8 mm · Rs/Tp:>99.5/95.0 % · 6 mm · BK7 · > 200:1 |
| 420-1110E | 266 nm · ø 12.7 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1112E | 343 nm · ø 12.7 x 3 mm · 紫外熔融石英 · Rs/Tp:>99.5/95.0 % · > 200:1 |
| 420-1114E | 515 nm · ø 12.7 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1118E | 1030 nm · ø 12.7 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1122E | 355 nm · 12,7 mm · 3.0 mm · 紫外熔融石英 |
| 420-1122M | 355 nm · 12,5 mm · 3.0 mm · 紫外熔融石英 |
| 420-1123E | 400 nm · ø 12.7 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1124E | 532 nm · ø 12.7 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1124M | 532 nm · 12,5 mm · 3.0 mm · 紫外熔融石英 |
| 420-1126E | 800 nm · 12,7 mm · 3 mm · 紫外熔融石英 |
| 420-1128E | 1064 nm · ø 12.7 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1128M | 1064 nm · 12,5 mm · 3.0 mm · 紫外熔融石英 |
| 420-1136E | 780-820 nm · 12.7 mm · Rs/Tp:>99.5/95.0 % · 3 mm · 紫外熔融石英 · > 200:1 |
| 420-1138E | 1010-1050 nm · 12,7 mm · 3 mm · 紫外熔融石英 |
| 420-1240E | 266 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1242E | 343 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1242HE | 343 nm · ø 25.4 x 3 mm · Tp>98%, Ts<0.1% · 紫外熔融石英 · > 1000:1 |
| 420-1242HT | 343 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/99.0 % · 紫外熔融石英 · > 200:1 |
| 420-1244E | 515 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1244HT | 515 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/99.0 % · 紫外熔融石英 · > 200:1 |
| 420-1248E | 1030 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1248HE | 1030 nm · ø 25.4 x 3 mm · Tp>98%, Ts<0.1% · 紫外熔融石英 · > 1000:1 |
| 420-1248HT | 1030 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/99.0 % · 紫外熔融石英 · > 200:1 |
| 420-1248UHT | 1030 nm · ø 25.4 x 3 mm · Ts<0.2%, Rp<0.2% · 紫外熔融石英 · > 500:1 |
| 420-1252E | 355 nm · 25,4 mm · 3.0 mm · 紫外熔融石英 |
| 420-1252HE | 355 nm · ø 25.4 x 3 mm · Tp>98%, Ts<0.1% · 紫外熔融石英 · > 1000:1 |
| 420-1252HT | 355 nm · 25,4 mm · 3.0 mm · 紫外熔融石英 |
| 420-1252M | 355 nm · 25,0 mm · 3.0 mm · 紫外熔融石英 |
| 420-1253B | 390 - 410 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1253E | 400 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1254E | 532 nm · 25,4 mm · 3.0 mm · 紫外熔融石英 |
| 420-1254HE | 532 nm · 25,4 mm · 3.0 mm · 紫外熔融石英 |
| 420-1254HT | 532 nm · 25,4 mm · 3.0 mm · 紫外熔融石英 |
| 420-1254M | 532 nm · 25,0 mm · 3.0 mm · 紫外熔融石英 |
| 420-1254UHT | 532 nm · ø 25.4 x 3 mm · Ts<0.2%, Rp<0.2% · 紫外熔融石英 · > 500:1 |
| 420-1256E | 800 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1256HE | 800 nm · ø 25.4 x 3 mm · Tp>98%, Ts<0.1% · 紫外熔融石英 · > 1000:1 |
| 420-1256HT | 800 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/99.0 % · 紫外熔融石英 · > 200:1 |
| 420-1256UHT | 800 nm · ø 25.4 x 3 mm · Ts<0.2%, Rp<0.2% · 紫外熔融石英 · > 500:1 |
| 420-1258E | 1064 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1258HE | 1064 nm · ø 25.4 x 3 mm · Tp>98%, Ts<0.1% · 紫外熔融石英 · > 1000:1 |
| 420-1258HT | 1064 nm · 25,4 mm · 3.0 mm · 紫外熔融石英 |
| 420-1258M | 1064 nm · 25,0 mm · 3.0 mm · 紫外熔融石英 |
| 420-1258UHT | 1064 nm · 25,4 mm · 3 mm · 紫外熔融石英 |
| 420-1266E | 780-820 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1268E | 1010-1050 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1269E | 1530-1570 nm · ø 25.4 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1270 | 266 nm · 28.6 x 14.3 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1272 | 343 nm · 3.0 mm · 紫外熔融石英 · 28.6 mm · 14.3 mm |
| 420-1274 | 515 nm · 28.6 x 14.3 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1278 | 1030 nm · 28.6 x 14.3 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1278HT | 1030 nm · 28.6 x 14.3 x 3 mm · Rs/Tp:>99.5/99.0 % · 紫外熔融石英 · > 200:1 |
| 420-1282 | 355 nm · 28.6 x 14.3 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1283 | 400 nm · 3.0 mm · 紫外熔融石英 · 28.6 mm · 14.3 mm |
| 420-1284 | 532 nm · 3.0 mm · 紫外熔融石英 · 28,6x14,3 mm |
| 420-1286 | 800 nm · 3.0 mm · 紫外熔融石英 · 28.6 mm · 14.3 mm |
| 420-1288 | 1064 nm · 3.0 mm · 紫外熔融石英 · 28,6x14,3 mm |
| 420-1288HT | 1064 nm · 3.0 mm · 紫外熔融石英 · 28,6x14,3 mm |
| 420-1296 | 780-820 nm · 28.6 x 14.3 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1298 | 1010-1050 nm · 3.0 mm · 紫外熔融石英 · 28.6 mm · 14.3 mm |
| 420-1370 | 266 nm · 35 x 20 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1372 | 343 nm · 35 x 20 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1374 | 515 nm · 35 x 20 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1378 | 1030 nm · 35 x 20 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1382 | 355 nm · 35 x 20 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1383 | 400 nm · 35 x 20 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1383B | 390 - 410 nm · 35 x 20 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1384 | 532 nm · 35 x 20 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1386 | 800 nm · 35 x 20 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1388 | 1064 nm · 35 x 20 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1396 | 780-820 nm · 35 x 20 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1398 | 1010-1050 nm · 35 x 20 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1399 | 1530-1570 nm · 35 x 20 x 3 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1478HE | 1030 nm · 6.0 mm · 紫外熔融石英 · 20 mm · 15 mm |
| 420-1484HE | 532 nm · 6.0 mm · 紫外熔融石英 · 20x15 mm |
| 420-1488HE | 1064 nm · 6.0 mm · 紫外熔融石英 · 20x15 mm |
| 420-1502E | 355 nm · ø 50.8 x 6 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1502M | 355 nm · 50,0 mm · 6.0 mm · 紫外熔融石英 |
| 420-1503B | 390 - 410 nm · ø 50.8 x 6 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1503E | 400 nm · ø 50.8 x 6 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1504E | 532 nm · ø 50.8 x 6 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1504M | 532 nm · 50,0 mm · 6.0 mm · 紫外熔融石英 |
| 420-1506E | 800 nm · ø 50.8 x 6 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1508E | 1064 nm · 50,8 mm · 6.0 mm · 紫外熔融石英 |
| 420-1508M | 1064 nm · 50,0 mm · 6.0 mm · 紫外熔融石英 |
| 420-1510E | 266 nm · ø 50.8 x 6 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1512E | 343 nm · ø 50.8 x 6 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1514E | 515 nm · ø 50.8 x 6 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1518E | 1030 nm · ø 50.8 x 6 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1526E | 780-820 nm · ø 50.8 x 6 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1528E | 1010-1050 nm · ø 50.8 x 6 mm · Rs/Tp:>99.5/95.0 % · 紫外熔融石英 · > 200:1 |
| 420-1578HE | 1030 nm · 30 x 20 x 6 mm · Tp>98%, Ts<0.1% · 紫外熔融石英 · > 1000:1 |
| 420-1584HE | 532 nm · 30 x 20 x 6 mm · Tp>98%, Ts<0.1% · 紫外熔融石英 · > 1000:1 |
| 420-1588HE | 1064 nm · 30 x 20 x 6 mm · Tp>98%, Ts<0.1% · 紫外熔融石英 · > 1000:1 |
