长飞石英玻璃非球面透镜

用于激光光束聚焦、准直或成像。请结合工作波长、焦距、口径、基底材料与镀膜要求选择规格。

查看技术规格 ↓下载参数表 ↓

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

折射率长飞石英玻璃 – Nd=1.45846
设计波长1030 nm (折射率 N=1.4496)
表面质量40-20 划痕／麻点 (未镀膜)
有效通光口径>85% 的直径
直径公差+0.0, -0.05 mm
倒边0.3 mm 最大值 @ 45°
中心厚度公差≤0.05 mm
有效焦距公差≤0.1%
非球面面形误差 P-V±1 µm
面形偏差 RMS≤0.3 µm
斜率误差<0.3mrad / mm
定心误差<3 角分
工艺离子束溅射
附着力与耐久性每 MIL-C-675A. 不溶于实验室常用溶剂
有效通光口径优于中心 85% 的直径

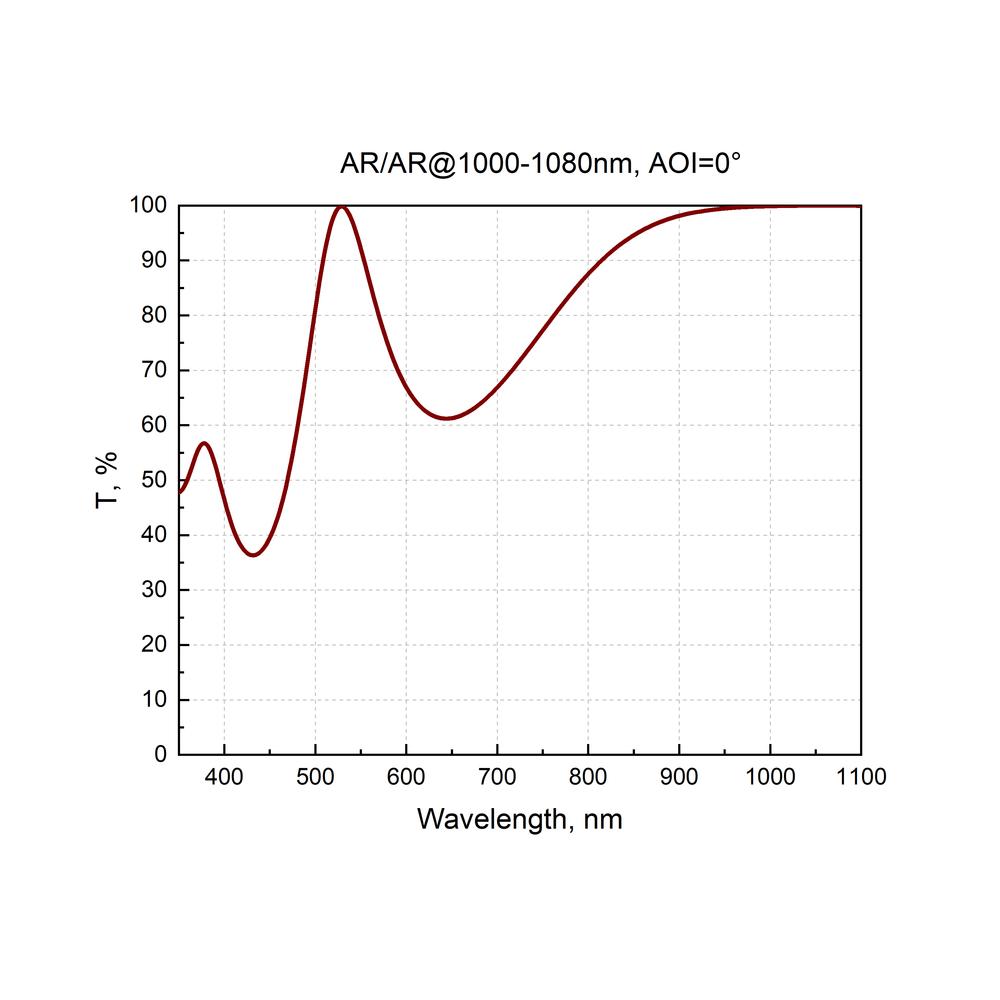

反射率在 1000-1080 nm<0.1% 在 AOI=0-15° 及 <0.3% 在 AOI=15-33°
损伤阈值>560 mJ / cm², 200 fs 脉冲, 200 Hz, 1030 nm / < >16M W / cm² CW 在 1070 nm, 线性功率密度 172 kW / cm
膜层吸收<1 ppm 在 1070 nm
入射角0-33°
线型飞秒系列
类型薄型

规格选型参考

16 项规格

型号参数组合
118-25357.33 mm · 35 mm · 25.4 mm · 未镀膜 · 未镀膜 Convex-Aspheric Lenses · 长飞石英玻璃
118-2535+AR10707.33 mm · 35 mm · 25.4 mm · AR@1000-1080 nm · Convex-Aspheric Lenses ， 减反射镀膜 @ 1000 - 1080 nm, R<0.1% · 长飞石英玻璃
118-25505.66 mm · 50 mm · 25.4 mm · 未镀膜 · 未镀膜 Convex-Aspheric Lenses · 长飞石英玻璃
118-2550+AR10705.66 mm · 50 mm · 25.4 mm · AR@1000-1080 nm · Convex-Aspheric Lenses ， 减反射镀膜 @ 1000 - 1080 nm, R<0.1% · 长飞石英玻璃
118-25754.41 mm · 75 mm · 25.4 mm · 未镀膜 · 未镀膜 Convex-Aspheric Lenses · 长飞石英玻璃
118-2575+AR10704.41 mm · 75 mm · 25.4 mm · AR@1000-1080 nm · Convex-Aspheric Lenses ， 减反射镀膜 @ 1000 - 1080 nm, R<0.1% · 长飞石英玻璃
118-25993.80 mm · 100 mm · 25.4 mm · 未镀膜 · 未镀膜 Convex-Aspheric Lenses · 长飞石英玻璃
118-2599+AR10703.80 mm · 100 mm · 25.4 mm · AR@1000-1080 nm · Convex-Aspheric Lenses ， 减反射镀膜 @ 1000 - 1080 nm, R<0.1% · 长飞石英玻璃
118-507512.89 mm · 75 mm · 50.8 mm · 未镀膜 · 未镀膜 Convex-Aspheric Lenses · 长飞石英玻璃
118-5075+AR107012.89 mm · 75 mm · 50.8 mm · AR@1000-1080 nm · Convex-Aspheric Lenses ， 减反射镀膜 @ 1000 - 1080 nm, R<0.1% · 长飞石英玻璃
118-510010.31 mm · 100 mm · 50.8 mm · 未镀膜 · 未镀膜 Convex-Aspheric Lenses · 长飞石英玻璃
118-5100+AR107010.31 mm · 100 mm · 50.8 mm · AR@1000-1080 nm · Convex-Aspheric Lenses ， 减反射镀膜 @ 1000 - 1080 nm, R<0.1% · 长飞石英玻璃
118-51507.83 mm · 150 mm · 50.8 mm · 未镀膜 · 未镀膜 Convex-Aspheric Lenses · 长飞石英玻璃
118-5150+AR10707.83 mm · 150 mm · 50.8 mm · AR@1000-1080 nm · Convex-Aspheric Lenses ， 减反射镀膜 @ 1000 - 1080 nm, R<0.1% · 长飞石英玻璃
118-52006.61 mm · 200 mm · 50.8 mm · 未镀膜 · 未镀膜 Convex-Aspheric Lenses · 长飞石英玻璃
118-5200+AR10706.61 mm · 200 mm · 50.8 mm · AR@1000-1080 nm · Convex-Aspheric Lenses ， 减反射镀膜 @ 1000 - 1080 nm, R<0.1% · 长飞石英玻璃
