技术规格
| 材料 | BK7, 紫外熔融石英 |
|---|---|
| 表面质量 | 20-10 划痕／麻点 (MIL-PRF-13830B) |
| 面形精度 | λ/10 @ 633 nm |
| 平行度 | < 30 角秒 |
| 有效通光口径 | > 90% |

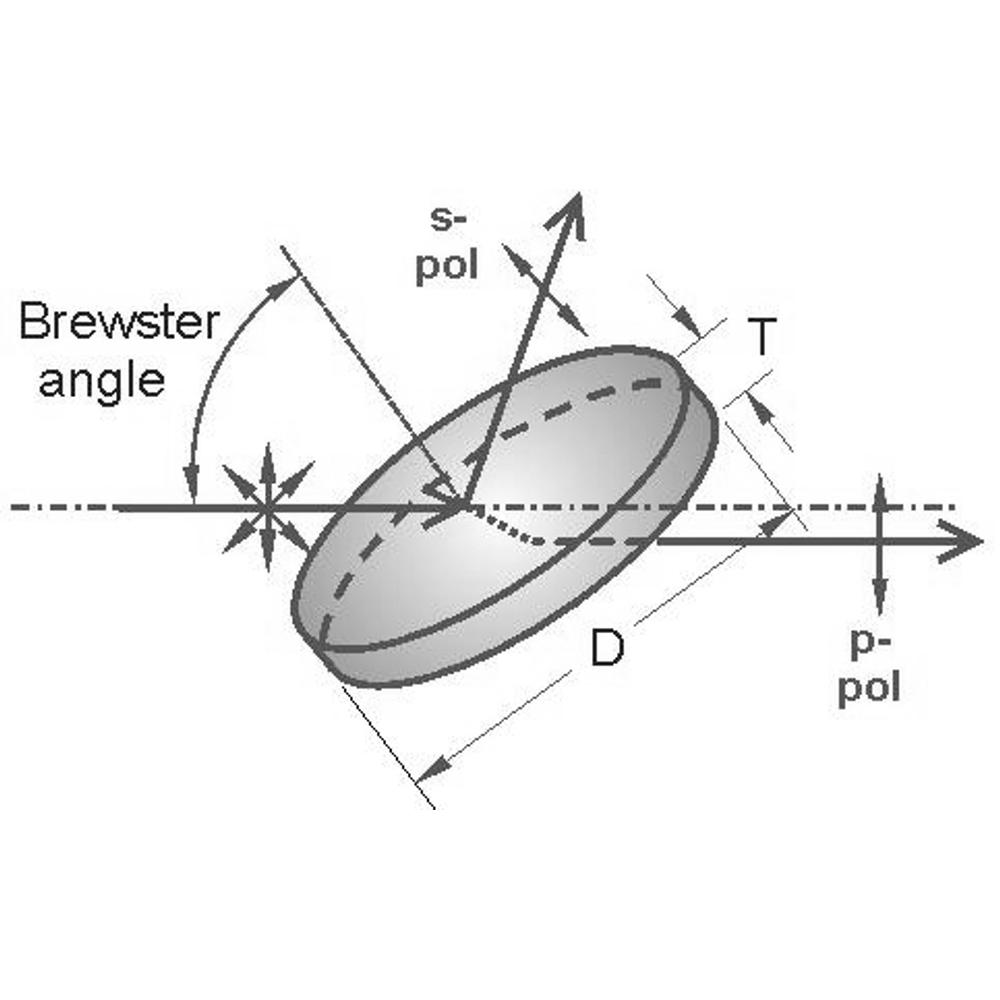

| 入射角 | 56°±2° |
| 直径公差 | +0.0 -0.12 mm |
| 厚度公差 | ±0.2 mm |

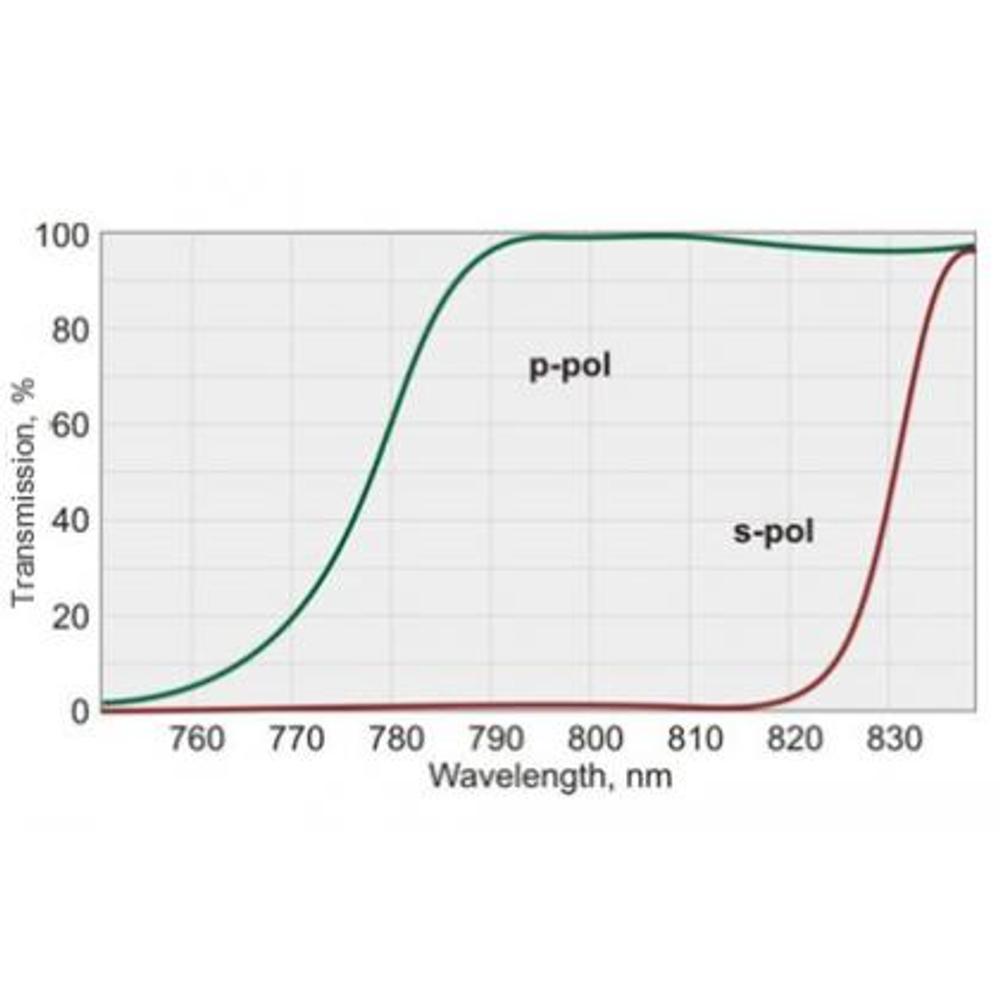

| 透射效率 | Tp > 95% |
| 消光比 Tp/Ts | > 200:1 (用于标准级, HT 及 UHT 系列) >1000:1 (用于 HE 系列) |
| 激光损伤阈值 | 10 J/cm2, 10 ns 脉冲在 1064 nm 典型值 |
规格选型参考
45 项规格
| 型号 | 参数组合 |
|---|---|
| 420-0114M | 515 nm · 12,5 mm · BK7 · 3 mm |
| 420-0118M | 1030 nm · 12,5 mm · BK7 · 3 mm |
| 420-0125M | 633 nm · 12,5 mm · BK7 · 3 mm |
| 420-0126M | 800 nm · 12,5 mm · BK7 · 3 mm |
| 420-0127M | 775 nm · 12,5 mm · BK7 · 3 mm |
| 420-0136M | 780-820 nm · 12,5 mm · BK7 · 3 mm |
| 420-0138M | 1010-1050 nm · 12,5 mm · BK7 · 3 mm |
| 420-0244M | 515 nm · 25,0 mm · BK7 · 3 mm |
| 420-0248M | 1030 nm · 25,0 mm · BK7 · 3 mm |
| 420-0255M | 633 nm · 25,0 mm · BK7 · 3 mm |
| 420-0256M | 800 nm · 25,0 mm · BK7 · 3 mm |
| 420-0257M | 775 nm · 25,0 mm · BK7 · 3 mm |
| 420-0266M | 780-820 nm · 25,0 mm · BK7 · 3 mm |
| 420-0268M | 1010-1050 nm · 25,0 mm · BK7 · 3 mm |
| 420-0505M | 633 nm · 50,0 mm · BK7 · 6 mm |
| 420-0506M | 800 nm · 50,0 mm · BK7 · 6 mm |
| 420-0507M | 775 nm · 50,0 mm · BK7 · 6 mm |
| 420-0514M | 515 nm · 50,0 mm · BK7 · 6 mm |
| 420-0518M | 1030 nm · 50,0 mm · BK7 · 6 mm |
| 420-0526M | 780-820 nm · 50,0 mm · BK7 · 6 mm |
| 420-0528M | 1010-1050 nm · 50,0 mm · BK7 · 6 mm |
| 420-1110M | 266 nm · 12,5 mm · 紫外熔融石英 · 3 mm |
| 420-1112M | 343 nm · 12,5 mm · 紫外熔融石英 · 3 mm |
| 420-1114M | 515 nm · 12,5 mm · 紫外熔融石英 · 3 mm |
| 420-1118M | 1030 nm · 12,5 mm · 紫外熔融石英 · 3 mm |
| 420-1123M | 400 nm · 12,5 mm · 紫外熔融石英 · 3 mm |
| 420-1126M | 800 nm · 12,5 mm · 紫外熔融石英 · 3 mm |
| 420-1136M | 780-820 nm · 12,5 mm · 紫外熔融石英 · 3 mm |
| 420-1138M | 1010-1050 nm · 12,5 mm · 紫外熔融石英 · 3 mm |
| 420-1240M | 266 nm · 25,0 mm · 紫外熔融石英 · 3 mm |
| 420-1242M | 343 nm · 25,0 mm · 紫外熔融石英 · 3 mm |
| 420-1244M | 515 nm · 25,0 mm · 紫外熔融石英 · 3 mm |
| 420-1248M | 1030 nm · 25,0 mm · 紫外熔融石英 · 3 mm |
| 420-1253M | 400 nm · 25,0 mm · 紫外熔融石英 · 3 mm |
| 420-1256M | 800 nm · 25,0 mm · 紫外熔融石英 · 3 mm |
| 420-1266M | 780-820 nm · 25,0 mm · 紫外熔融石英 · 3 mm |
| 420-1268M | 1010-1050 nm · 25,0 mm · 紫外熔融石英 · 3 mm |
| 420-1503M | 400 nm · 50,0 mm · 紫外熔融石英 · 6 mm |
| 420-1506M | 800 nm · 50,0 mm · 紫外熔融石英 · 6 mm |
| 420-1510M | 266 nm · 50,0 mm · 紫外熔融石英 · 6 mm |
| 420-1512M | 343 nm · 50,0 mm · 紫外熔融石英 · 6 mm |
| 420-1514M | 515 nm · 50,0 mm · 紫外熔融石英 · 6 mm |
| 420-1518M | 1030 nm · 50,0 mm · 紫外熔融石英 · 6 mm |
| 420-1526M | 780-820 nm · 50,0 mm · 紫外熔融石英 · 6 mm |
| 420-1528M | 1010-1050 nm · 50,0 mm · 紫外熔融石英 · 6 mm |
