楔形棱镜

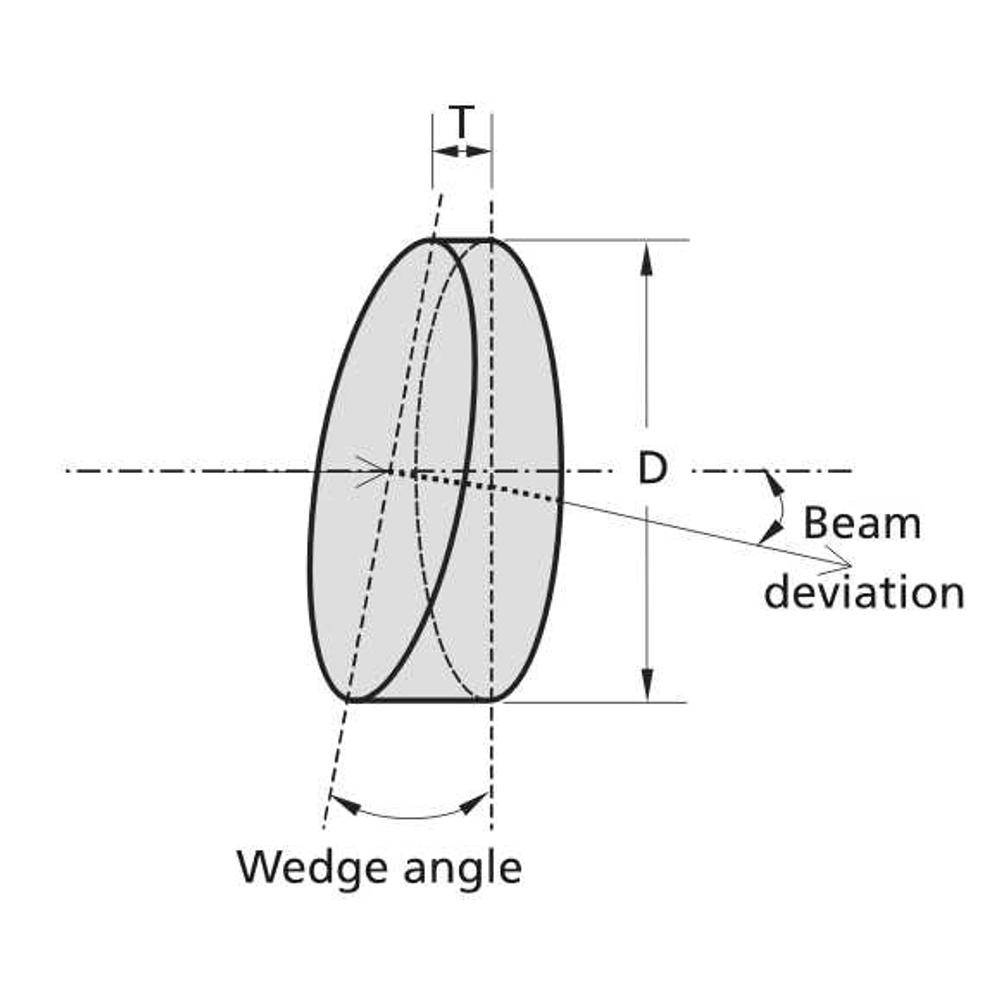

精密楔形棱镜

用于光束偏转、回返或色散控制。选型需结合材料、几何角度、有效口径与表面质量。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	BK7, 紫外熔融石英
表面质量	20-10 划痕／麻点 (MIL-PRF-13830B)
有效通光口径	直径的 90%
直径公差	+0.00, -0.12 mm
楔角公差	±3 角分
面形精度	λ / 10 @ 633 nm
厚度公差	±0.2 mm

规格选型参考

筛选型号或参数

20 项规格

型号	参数组合
311-0100E	0.25° · 0.26° · - · 0.5° · BK7 · 12.7 mm · BK7 精密级楔角 Prisms · 6 mm
311-0101E	0.51° · 0.52° · - · 1° · BK7 · 12.7 mm · BK7 精密级楔角 Prisms · 6 mm
311-0102E	1.01° · 1.04° · - · 2° · BK7 · 12.7 mm · 6 mm
311-0103E	1.52° · 1.56° · - · 3° · BK7 · 12.7 mm · 6 mm
311-0105E	2.54° · 2.60° · - · 5° · BK7 · 12.7 mm · BK7 精密级楔角 Prisms · 6 mm
311-0200E	0.25° · 0.26° · - · 0.5° · BK7 · 25.4 mm · BK7 精密级楔角 Prisms · 6 mm
311-0201E	0.51° · 0.52° · - · 1° · BK7 · 25.4 mm · BK7 精密级楔角 Prisms · 6 mm
311-0202E	1.01° · 1.04° · - · 2° · BK7 · 25.4 mm · BK7 精密级楔角 Prisms · 6 mm
311-0203E	1.52° · 1.56° · - · 3° · BK7 · 25.4 mm · BK7 精密级楔角 Prisms · 6 mm
311-0205E	2.54° · 2.60° · - · 5° · BK7 · 25.4 mm · BK7 精密级楔角 Prisms · 6 mm
311-1100E	0.22° · 0.23° · 0.24° · 0.5° · 紫外熔融石英 · 12.7 mm · 紫外熔融石英精密级楔角 Prisms · 6 mm
311-1101E	0.45° · 0.46° · 0.48° · 1° · 紫外熔融石英 · 12.7 mm · 紫外熔融石英精密级楔角 Prisms · 6 mm
311-1102E	0.90° · 0.92° · 0.95° · 2° · 紫外熔融石英 · 12.7 mm · 紫外熔融石英精密级楔角 Prisms · 6 mm
311-1103E	1.35° · 1.38° · 1.43° · 3° · 紫外熔融石英 · 12.7 mm · 紫外熔融石英精密级楔角 Prisms · 6 mm
311-1105E	2.26° · 2.31° · 2.39° · 5° · 紫外熔融石英 · 12.7 mm · 紫外熔融石英精密级楔角 Prisms · 6 mm
311-1200E	0.22° · 0.23° · 0.24° · 0.5° · 紫外熔融石英 · 25.4 mm · 紫外熔融石英精密级楔角 Prisms · 6 mm
311-1201E	0.45° · 0.46° · 0.48° · 1° · 紫外熔融石英 · 25.4 mm · 紫外熔融石英精密级楔角 Prisms · 6 mm
311-1202E	0.90° · 0.92° · 0.95° · 2° · 紫外熔融石英 · 25.4 mm · 紫外熔融石英精密级楔角 Prisms · 6 mm
311-1203E	1.35° · 1.38° · 1.43° · 3° · 紫外熔融石英 · 25.4 mm · 紫外熔融石英精密级楔角 Prisms · 6 mm
311-1205E	2.26° · 2.31° · 2.39° · 5° · 紫外熔融石英 · 25.4 mm · 紫外熔融石英精密级楔角 Prisms · 6 mm
