用于偏振态与相位延迟控制。选型需匹配工作波长、延迟量、有效口径及安装条件。

查看技术规格 ↓下载参数表 ↓

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料单晶体石英

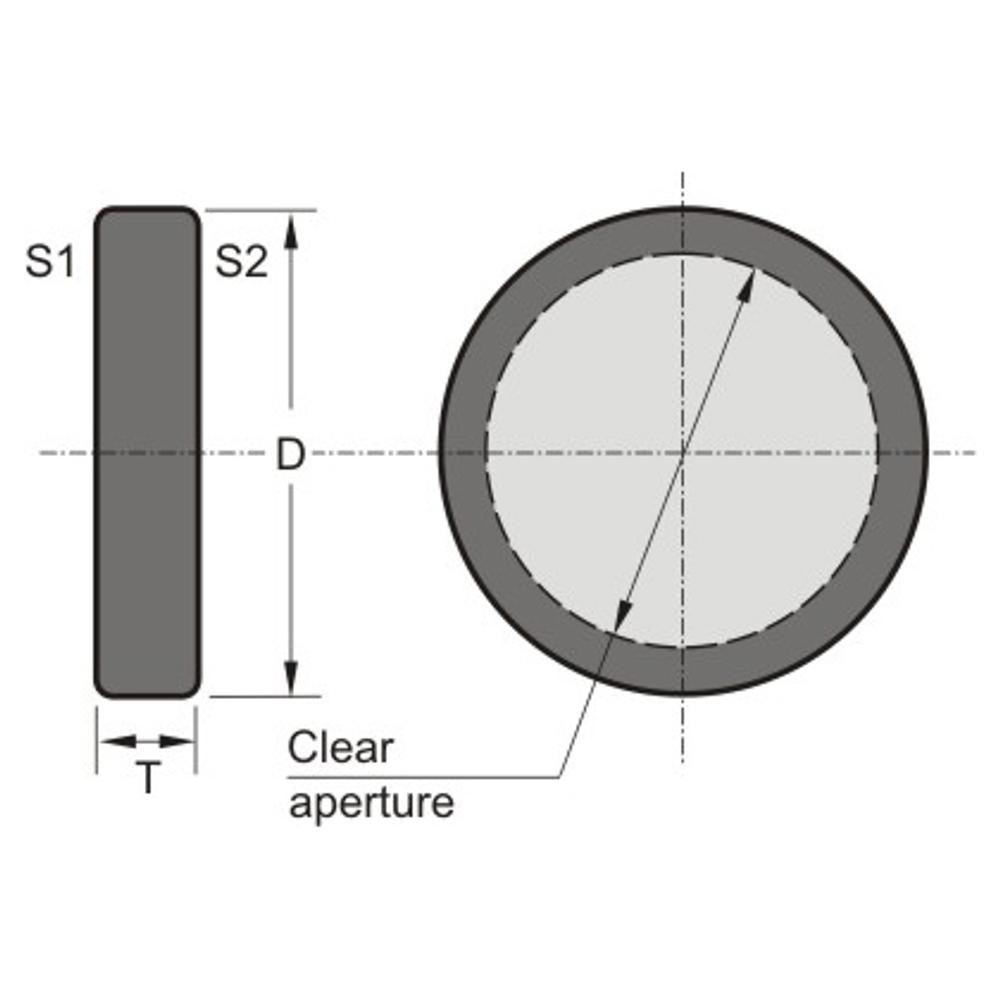

光轴法线至表面 S1, S2 的旋转器
有效通光口径Ø 17 mm
镜框外径25.4 mm + 0.0 / - 0.2 mm
镜框厚度T = 6–20 mm（取决于波长和旋转角）
表面质量20-10 划痕／麻点 (MIL-PRF-13830B)
波前畸变λ / 10
平行度< 10 角秒
减反射镀膜R < 0.2% 两侧面
激光损伤阈值5 J / cm², 10 ns, 1064 nm 典型值
类型旋转器/菲涅耳

规格选型参考

28 项规格

型号参数组合
470-4044400 nm · 380-420 nm · 45°
470-4049400 nm · 380-420 nm · 90°
470-4244244 nm · 45°
470-4249244 nm · 90°
470-4254257 nm · 250-265 nm · 45°
470-4259257 nm · 90°
470-4264266 nm · 45°
470-4269266 nm · 90°
470-4344343 nm · 333-353 nm · 45°
470-4349343 nm · 333-353 nm · 90°
470-4354355 nm · 45°
470-4359355 nm · 90°
470-4414413 nm · 45°
470-4419413 nm · 90°
470-4514515 nm · 500-530 nm · 45°
470-4519515 nm · 500-530 nm · 90°
470-4534532 nm · 45°
470-4539532 nm · 90°
470-4634633 nm · 45°
470-4639633 nm · 90°
470-46441064 nm · 45°
470-46491064 nm · 90°
470-4784780 nm · 740-820 nm · 45°
470-4789780 nm · 90°
470-4804800 nm · 45°
470-4809800 nm · 90°
470-49041030 nm · 1000-1060 nm · 45°
470-49091030 nm · 90°
