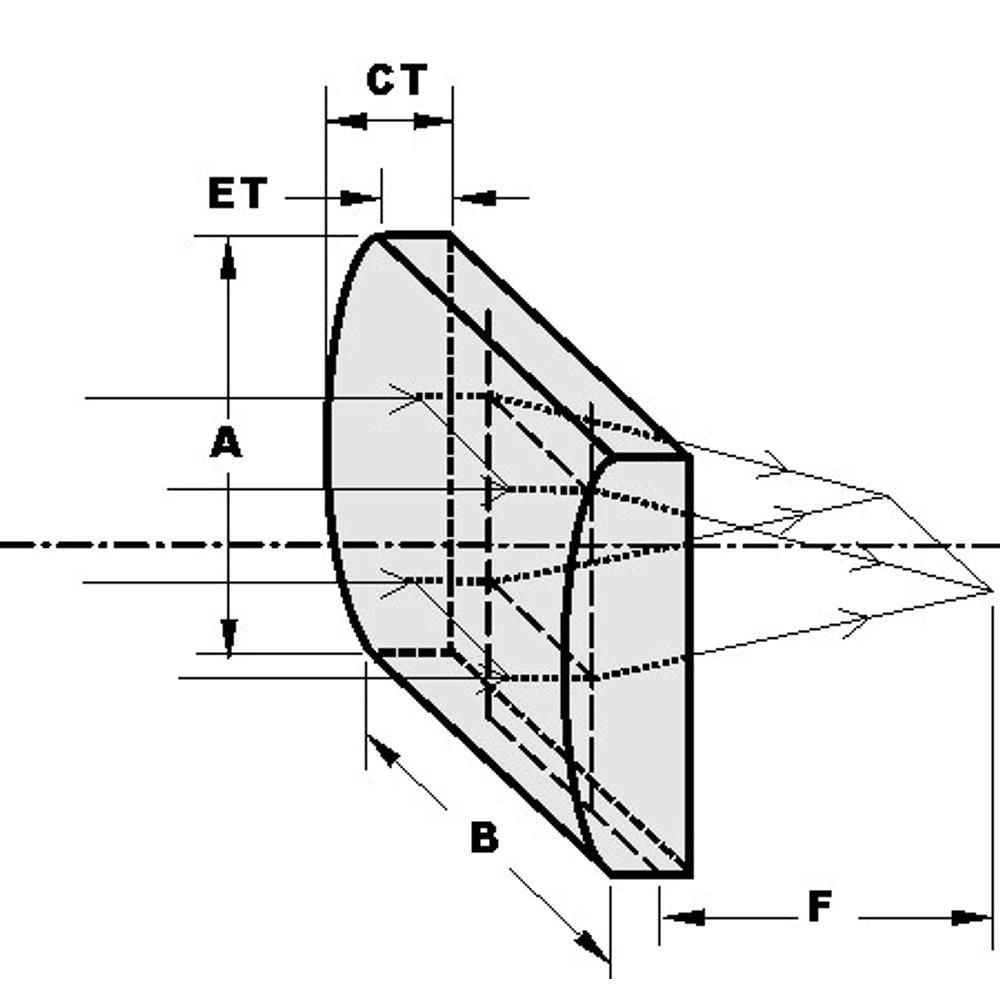

平凸柱面透镜

柱面透镜

平凸柱面透镜

在单一方向上实现光束聚焦或发散，适用于线光斑生成及非对称光束整形。

查看技术规格 ↓下载参数表 ↓

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料BK7, 紫外熔融石英
表面质量40-20 划痕／麻点 (MIL-PRF-13830B)
有效通光口径>直径的 90%
尺寸公差±0.5 mm
厚度公差±0.5 mm
面形不规则度1 λ @ 633 nm
近轴焦距: / BK7 / 紫外熔融石英±2% @ 546 nm / ±2% @ 355 nm

规格选型参考

48 项规格

型号参数组合
120-0105E7.8 mm · 4.8 mm · 15 mm · 1.5 mm · 12.7 mm · 12.7 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0110E13.0 mm · 6.1 mm · 25 mm · 2 mm · 19.1 mm · 25.4 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0201E15.6 mm · 8.5 mm · 30 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0202E13. 0 mm · 14 mm · 25 mm · 2.5 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0203E20.7 mm · 6.4 mm · 40 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0204E25.9 mm · 5.2 mm · 50 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0205E25.9 mm · 5.2 mm · 50 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0209E38.9 mm · 4.1 mm · 75 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0210E38.9 mm · 4.1 mm · 75 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0214E51.9 mm · 3.5 mm · 100 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0215E51.9 mm · 3.5 mm · 100 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0219E77.8 mm · 3 mm · 150 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0220E77.8 mm · 3 mm · 150 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0224E103.7 mm · 2.8 mm · 200 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0225E103.7 mm · 2.8 mm · 200 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0229E155.6 mm · 2.5 mm · 300 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0230E155.6 mm · 2.5 mm · 300 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0234E259.4 mm · 2.4 mm · 500 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0235E259.4 mm · 2.4 mm · 500 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0239E518.7 mm · 2.3 mm · 1000 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0240E518.7 mm · 2.3 mm · 1000 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0244E778.1 mm · 2.2 mm · 1500 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-0245E778.1 mm · 2.2 mm · 1500 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凸 Cylindrical Lenses
120-1104E7.1 mm · 4.9 mm · 15 mm · 2 mm · 12.7 mm · 12.7 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1105E11.9 mm · 8 mm · 25 mm · 3 mm · 19.1 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1201E14.3 mm · 10 mm · 30 mm · 2.5 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1203E19.0 mm · 8 mm · 40 mm · 3.1 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1204E23.8 mm · 7.1 mm · 50 mm · 3.5 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1205E23.8 mm · 7.1 mm · 50 mm · 3.5 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1209E35.7 mm · 5.6 mm · 75 mm · 3.3 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1210E35.7 mm · 5.6 mm · 75 mm · 3.3 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1214E47.6 mm · 4.7 mm · 100 mm · 3 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1215E47.6 mm · 4.7 mm · 100 mm · 3 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1217E59.4 mm · 4.4 mm · 125 mm · 3 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1219E71.3 mm · 4.1 mm · 150 mm · 3 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1220E71.3 mm · 4.1 mm · 150 mm · 3 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1224E95.1 mm · 4.3 mm · 200 mm · 3.5 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1225E95.1 mm · 4.3 mm · 200 mm · 3.5 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1226E118.9 mm · 4.2 mm · 250 mm · 3.5 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1227E118.9 mm · 4.2 mm · 250 mm · 3.5 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1229E142.7 mm · 4.1 mm · 300 mm · 3.5 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1230E142.7 mm · 4.1 mm · 300 mm · 3.5 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1234E237.8 mm · 3.8 mm · 500 mm · 3.5 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1235E237.8 mm · 3.8 mm · 500 mm · 3.5 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1239E475.5 mm · 2.5 mm · 1000 mm · 2.3 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1240E475.5 mm · 2.5 mm · 1000 mm · 2.3 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1244E713.3 mm · 2.2 mm · 1500 mm · 2 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
120-1245E713.3 mm · 2.2 mm · 1500 mm · 2 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凸 Cylindrical Lenses
