平凹柱面透镜

柱面透镜

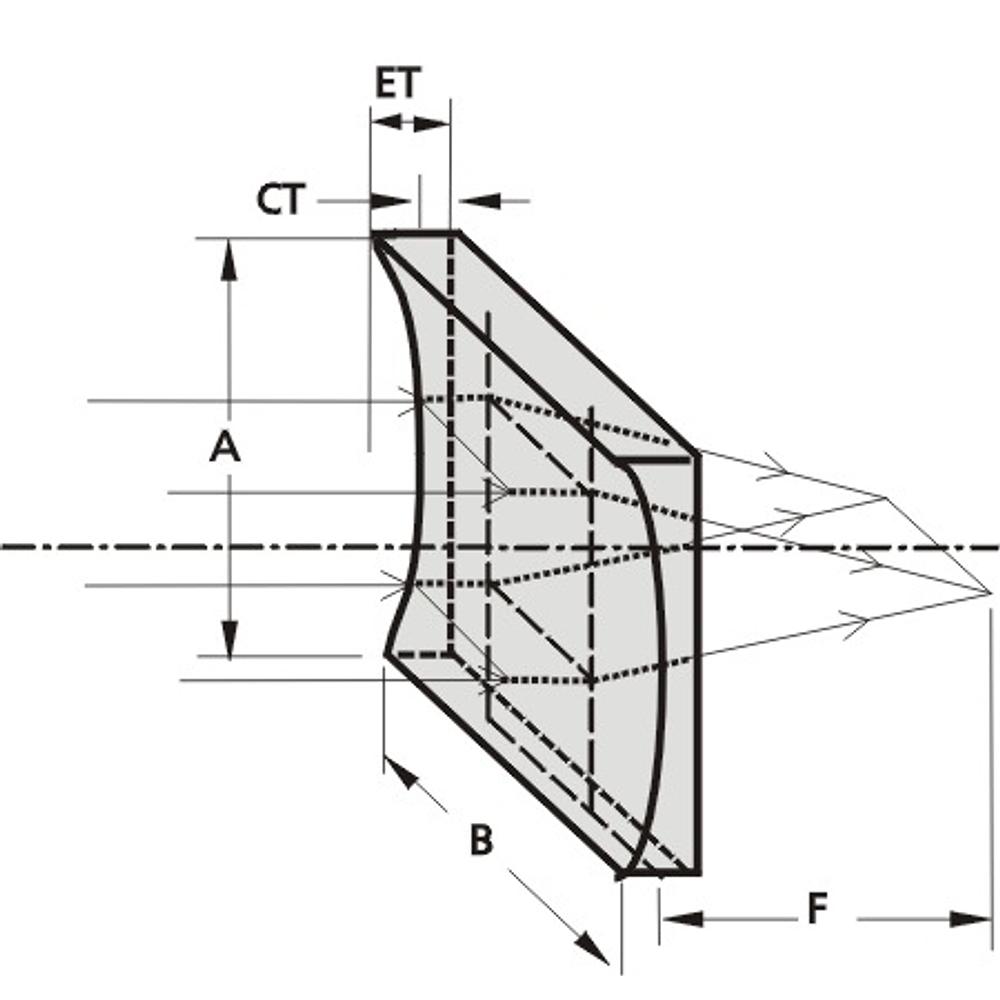

平凹柱面透镜

在单一方向上实现光束聚焦或发散，适用于线光斑生成及非对称光束整形。

查看技术规格 ↓下载参数表 ↓

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料BK7, 紫外熔融石英
表面质量40-20 划痕／麻点 (MIL-PRF-13830B)
有效通光口径直径的 90%
尺寸公差±0.5 mm
厚度公差±0.5 mm
面形不规则度1 λ @ 633 nm
近轴焦距: / BK7 / 紫外熔融石英±2% @ 546 nm / ±2% @ 355 nm

规格选型参考

35 项规格

型号参数组合
122-0105E-7.8 mm · 3.7 mm · -15 mm · 1.4 mm · 12.7 mm · 12.7 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0110E-13.0 mm · 6 mm · -25 mm · 2 mm · 19.1 mm · 25.4 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0204E-25.9 mm · 5.2 mm · -50 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0205E-25.9 mm · 5.2 mm · -50 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0209E-38.9 mm · 4.1 mm · -75 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0210E-38.9 mm · 4.1 mm · -75 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0214E-51.9 mm · 3.5 mm · -100 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0215E-51.9 mm · 3.5 mm · -100 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0219E-77.8 mm · 3 mm · -150 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0220E-77.8 mm · 3 mm · -150 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0224E-103.7 mm · 2.8 mm · -200 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0225E-103.7 mm · 2.8 mm · -200 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0226E-129.7 mm · 2.7 mm · -250 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0227E-129.7 mm · 2.7 mm · -250 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0229E-155.6 mm · 2.5 mm · -300 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0230E-155.6 mm · 2.5 mm · -300 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0234E-259.4 mm · 2.4 mm · -500 mm · 2 mm · 25.4 mm · 25.4 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-0235E-259.4 mm · 2.4 mm · -500 mm · 2 mm · 25.4 mm · 50.8 mm · BK7 · BK7 平凹 Cylindrical Lenses
122-1104E-7.1 mm · 4.9 mm · -15 mm · 2 mm · 12.7 mm · 12.7 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1105E-11.9 mm · 8 mm · -25 mm · 3 mm · 19.1 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1201E-14.3 mm · 10 mm · -30 mm · 2.5 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1204E-23.8 mm · 7.1 mm · -50 mm · 3.5 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1205E-23.8 mm · 7.1 mm · -50 mm · 3.5 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1209E-35.7 mm · 5.6 mm · -75 mm · 3.3 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1210E-35.7 mm · 5.6 mm · -75 mm · 3.3 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1214E-47.6 mm · 4.7 mm · -100 mm · 3 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1215E-47.6 mm · 4.7 mm · -100 mm · 3 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1219E-71.3 mm · 4.1 mm · -150 mm · 3 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1220E-71.3 mm · 4.1 mm · -150 mm · 3 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1224E-95.1 mm · 4.6 mm · -200 mm · 3.8 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1225E-95.1 mm · 4.6 mm · -200 mm · 3.8 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1229E-142.7 mm · 4.1 mm · -300 mm · 3.5 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1230E-142.7 mm · 4.1 mm · -300 mm · 3.5 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1234E-237.8 mm · 3.8 mm · -500 mm · 3.5 mm · 25.4 mm · 25.4 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
122-1235E-237.8 mm · 3.8 mm · -500 mm · 3.5 mm · 25.4 mm · 50.8 mm · 紫外熔融石英 · 紫外熔融石英平凹 Cylindrical Lenses
