球面反射镜

Nd:YAG 激光腔后镜

用于激光光路反射或谐振腔构建。请结合反射波段、入射角、偏振态与面形精度选择规格。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	紫外级熔融石英或 BK7 玻璃
S1 面形不规则度	λ / 10 在 633 nm
S1 表面质量	20-10 划痕／麻点 (MIL-PRF-13830B)
S2 表面质量	通用级抛光
直径	Ø 25.4x6mm
直径公差	+0.00 mm-0.12 mm
厚度公差	±0.25
倒角	0.3 mm 在 45° 典型值

工艺	电子束多层膜介质膜
附着力与耐久性	每 MIL-C-675A. 不溶于实验室常用溶剂
有效通光口径	优于中心 85% 的直径
损伤阈值	5 J / cm², 8 ns 脉冲, 1064nm 典型值用于 BK7 基底 / 8 J / cm², 8 ns 脉冲, 1064nm 典型值用于紫外熔融石英基底
入射角	0°-8° (法线)

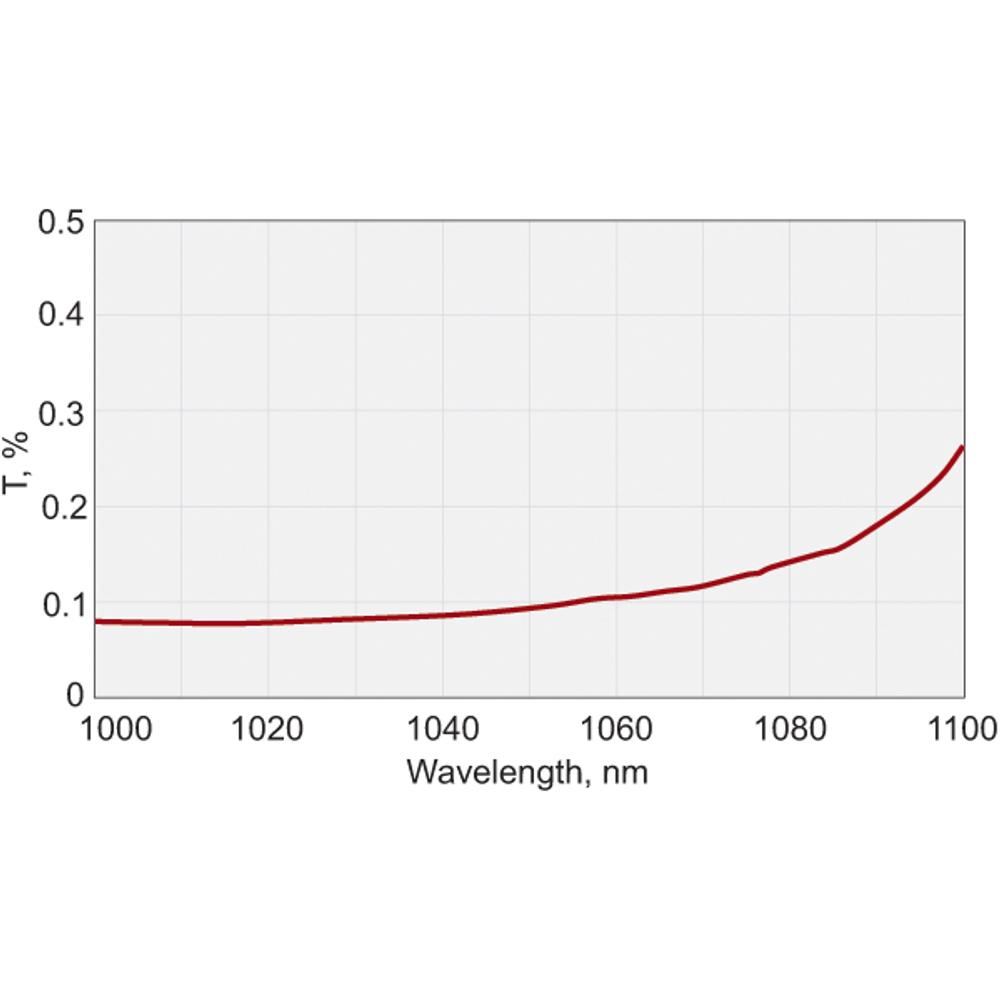

反射率	R>99.7%

波长	1064nm

规格选型参考

筛选型号或参数

38 项规格

型号	参数组合
032-8005	-50 mm · 1064 nm · 平凹 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-8010	-100 mm · 1064 nm · 平凹 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-8015	-150 mm · 1064 nm · 平凹 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-8020	-200 mm · 1064 nm · 平凹 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-8025	-250 mm · 1064 nm · 平凹 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-8050	-500 mm · 1064 nm · 平凹 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-8100	-1000 mm · 1064 nm · 平凹 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-8200	-2000 mm · 1064 nm · 平凹 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-8250	-2500 mm · 1064 nm · 平凹 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-8400	-4000 mm · 1064 nm · 平凹 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-8500	-5000 mm · 1064 nm · 平凹 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-9010	+100 mm · 1064 nm · 平凸 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-9020	+200 mm · 1064 nm · 平凸 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-9030	+300 mm · 1065 nm · 平凸 · BK7 · ø25.4 x 6 mm
032-9050	+500 mm · 1064 nm · 平凸 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-9100	+1000 mm · 1064 nm · 平凸 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-9200	+2000 mm · 1064 nm · 平凸 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
032-9300	+3000 mm · 1064 nm · 平凸 · BK7 · ø25.4 x 6 mm
032-9400	+4000 mm · 1064 nm · 平凸 · BK7 · BK7; ø25.4x6 mm · ø25.4 x 6 mm
042-8005	-50 mm · 1064 nm · 平凹 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-8010	-100 mm · 1064 nm · 平凹 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-8015	-150 mm · 1064 nm · 平凹 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-8020	-200 mm · 1064 nm · 平凹 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-8025	-250 mm · 1064 nm · 平凹 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-8050	-500 mm · 1064 nm · 平凹 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-8100	-1000 mm · 1064 nm · 平凹 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-8200	-2000 mm · 1064 nm · 平凹 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-8250	-2500 mm · 1064 nm · 平凹 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-8400	-4000 mm · 1064 nm · 平凹 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-8500	-5000 mm · 1064 nm · 平凹 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-9010	+100 mm · 1064 nm · 平凸 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-9020	+200 mm · 1064 nm · 平凸 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-9030	+300 mm · 1064 nm · 平凸 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-9050	+500 mm · 1064 nm · 平凸 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-9100	+1000 mm · 1064 nm · 平凸 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-9200	+2000 mm · 1064 nm · 平凸 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-9300	+3000 mm · 1064 nm · 平凸 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
042-9400	+4000 mm · 1064 nm · 平凸 · 紫外熔融石英 · 紫外熔融石英; ø25.4x6 mm · ø25.4 x 6 mm
