球面反射镜

Nd:YAG 激光输出耦合镜

用于激光谐振腔的输出耦合。选型需匹配工作波长、反射率、曲率半径与激光损伤阈值。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	紫外级熔融石英或 BK7 玻璃
S1 面形精度	λ / 10 在 633 nm
S1 表面质量	20-10 划痕／麻点 (MIL-PRF-13830B)
S2 面形精度	λ / 10 典型值在 633 nm
S2 表面质量	20-10 划痕／麻点 (MIL-PRF-13830B)
直径公差	+0.00 mm-0.12 mm
厚度公差	±0.25
平行度	30 角秒
倒角	0.3 mm 在 45° 典型值

工艺	电子束多层膜介质膜
附着力与耐久性	每 MIL-C-675A. 不溶于实验室常用溶剂
有效通光口径	优于中心 85% 的直径
损伤阈值	>3 J / cm², 8 ns 脉冲, 1064 nm 典型值用于 BK7 基底; / >6 J / cm², 8 ns 脉冲, 1064 nm 典型值用于紫外熔融石英基底.
镀膜面面形精度	λ / 10 在 633 nm 在整个范围内 85% 在整个范围内有效通光口径
入射角	0°-8° (法线)
背面减反射镀膜	R<0.2%

波长	1064nm

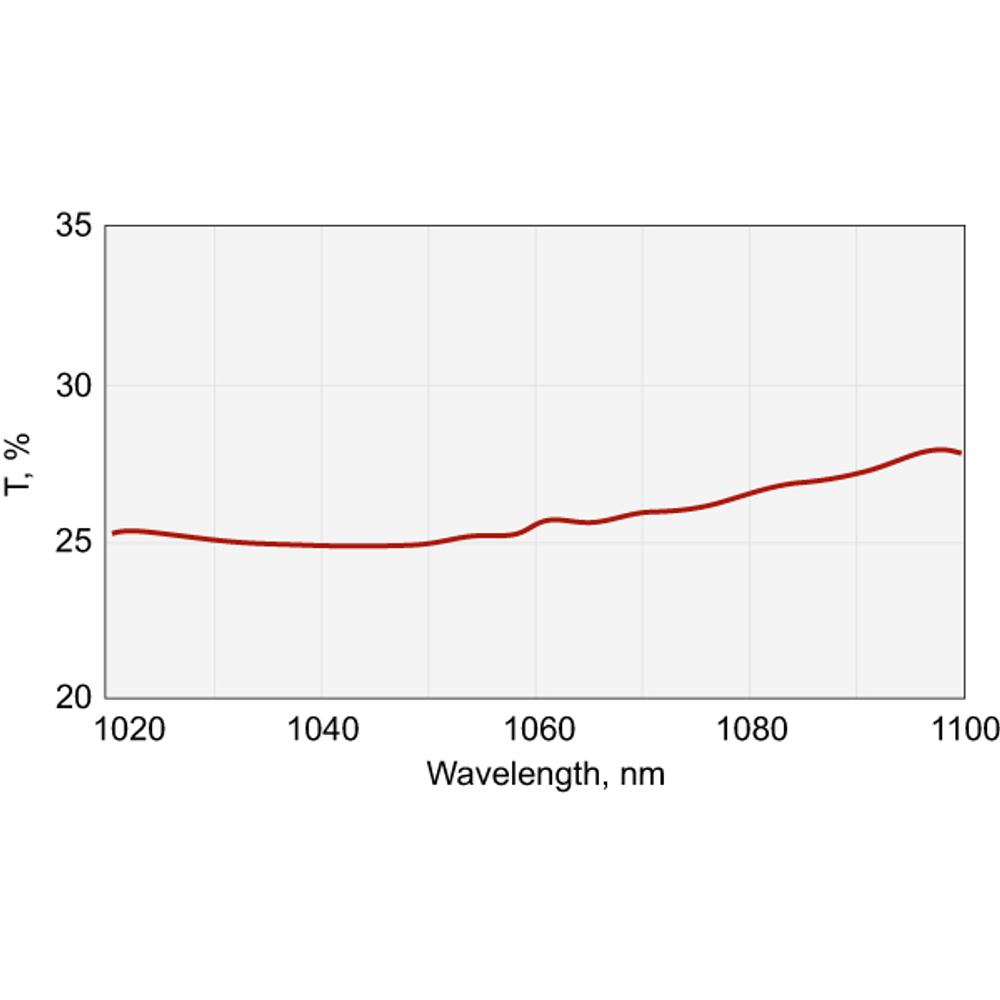

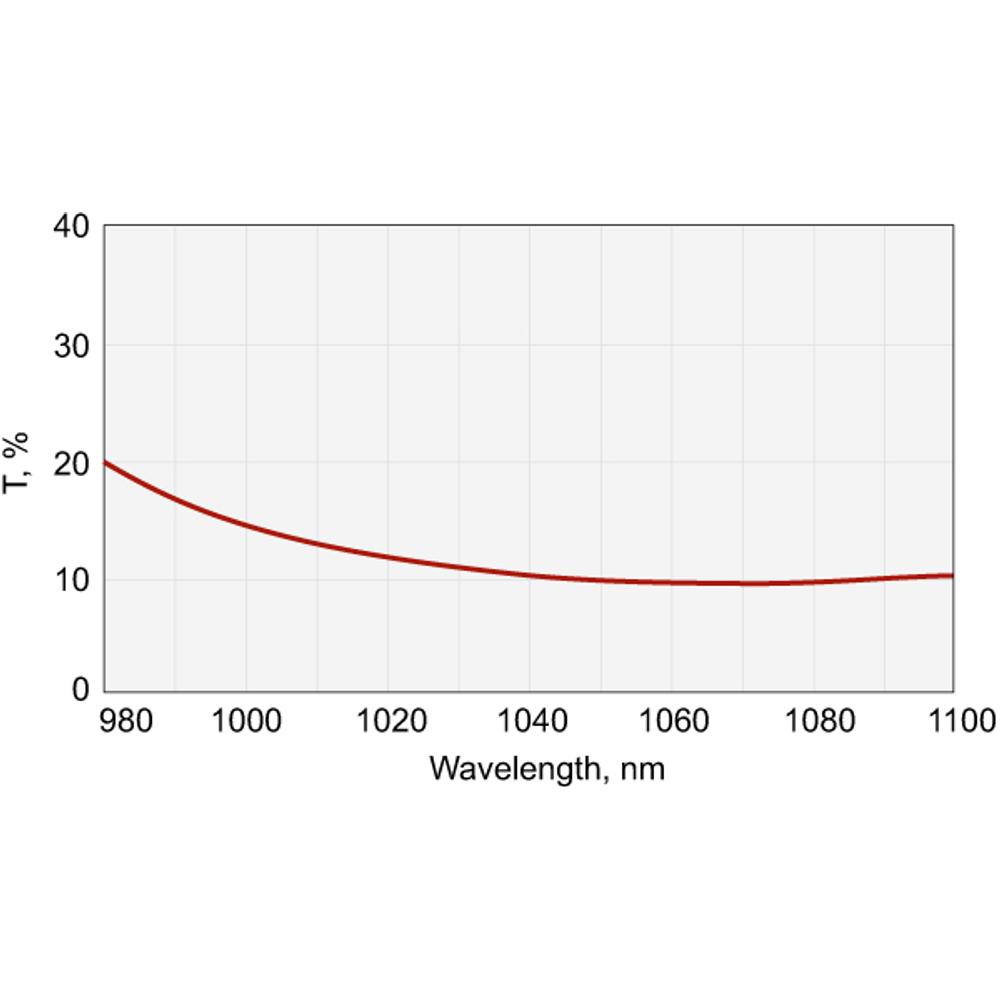

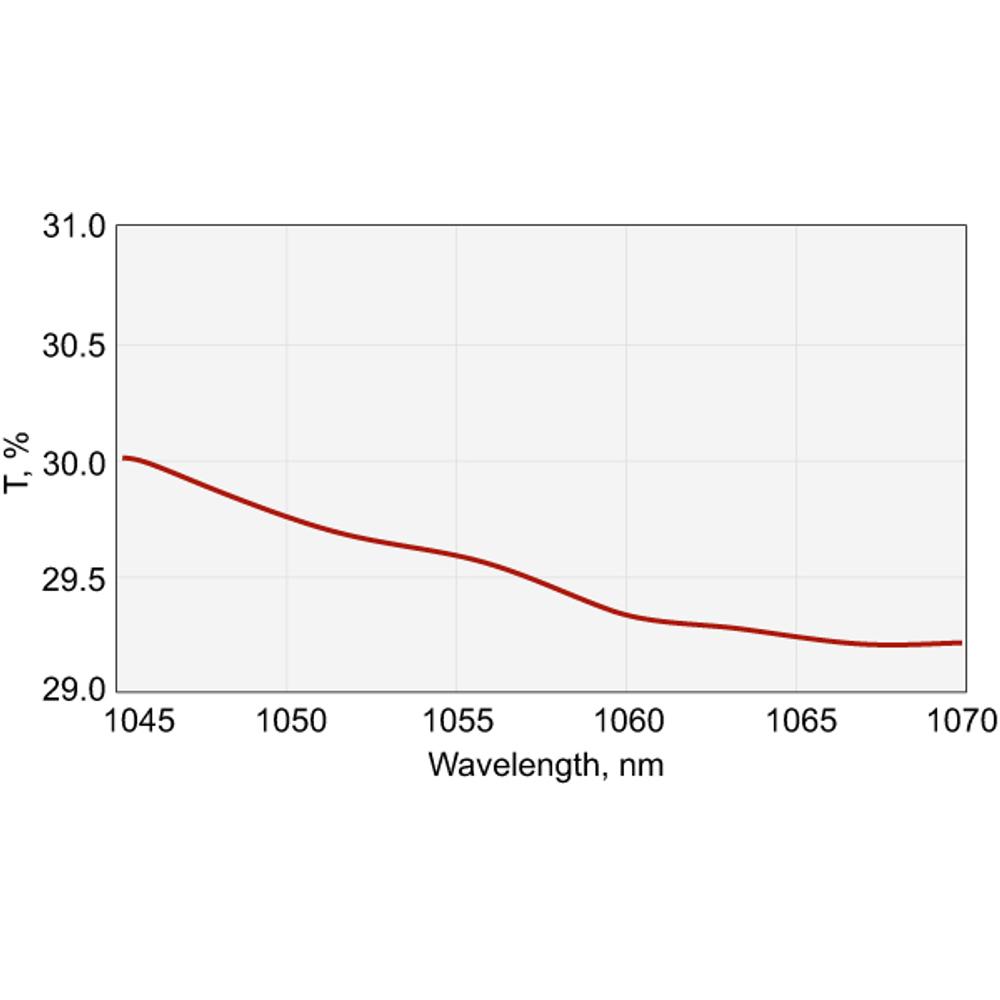

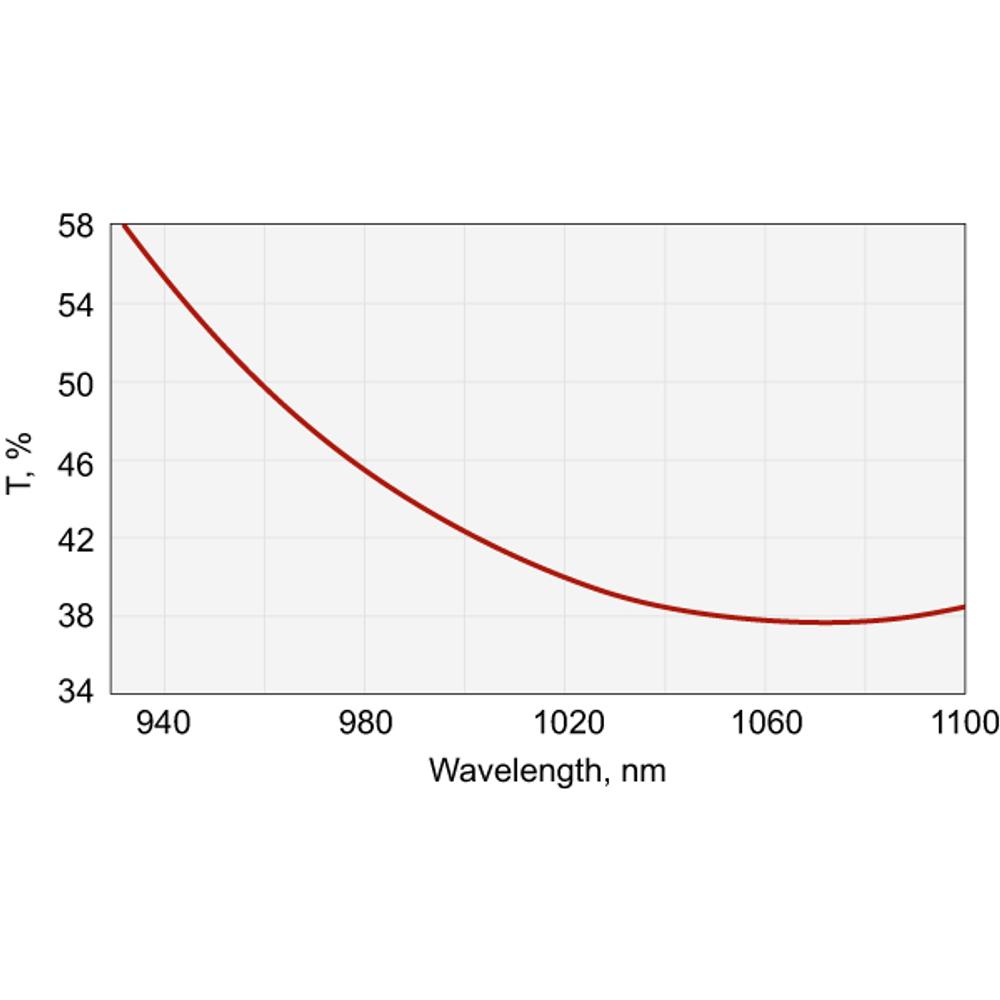

规格选型参考

筛选型号或参数

67 项规格

型号	参数组合
031-0015	PR 15±3%@1064 nm · 85±3% · BK7 · ø12.7 x 3 mm · 0°
031-0020	PR 20±3%@1064 nm · 80±3% · BK7 · ø12.7 x 3 mm · 0°
031-0025	PR 25±3%@1064 nm · 75±3% · BK7 · ø12.7 x 3 mm · 0°
031-0030	PR 30±3%@1064 nm · 70±3% · BK7 · ø12.7 x 3 mm · 0°
031-0040	PR 40±3%@1064 nm · 60±3% · BK7 · ø12.7 x 3 mm · 0°
031-0050	PR 50±3%@1064 nm · 50±3% · BK7 · ø12.7 x 3 mm · 0°
031-0060	PR 60±3%@1064 nm · 40±3% · BK7 · ø12.7 x 3 mm · 0°
031-0065	PR 65±3%@1064 nm · 35±3% · BK7 · ø12.7 x 3 mm · 0°
031-0070	PR 70±3%@1064 nm · 30±3% · BK7 · ø12.7 x 3 mm · 0°
031-0075	PR 75±3%@1064 nm · 25±3% · BK7 · ø12.7 x 3 mm · 0°
031-0080	PR 80±3%@1064 nm · 20±3% · BK7 · ø12.7 x 3 mm · 0°
031-0085	PR 85±3%@1064 nm · 15±3% · BK7 · ø12.7 x 3 mm · 0°
031-0090	PR 90±2%@1064 nm · 10±2% · BK7 · ø12.7 x 3 mm · 0°
031-0095	PR 95±2%@1064 nm · 5±2% · BK7 · ø12.7 x 3 mm · 0°
031-0097	PR 97±1%@1064 nm · 3±1% · BK7 · ø12.7 x 3 mm · 0°
031-0098	PR 98±1%@1064 nm · 2±1% · BK7 · ø12.7 x 3 mm · 0°
031-0099	PR 99.0±0.5%@1064 nm · 1.0±0.5% · BK7 · ø12.7 x 3 mm · 0°
032-0015	PR 15±3%@1064 nm · 85±3% · BK7 · ø25.4 x 6 mm · 0°
032-0020	PR 20±3%@1064 nm · 80±3% · BK7 · ø25.4 x 6 mm · 0°
032-0030	PR 30±3%@1064 nm · 70±3% · BK7 · ø25.4 x 6 mm · 0°
032-0040	PR 40±3%@1064 nm · 60±3% · BK7 · ø25.4 x 6 mm · 0°
032-0050	PR 50±3%@1064 nm · 50±3% · BK7 · ø25.4 x 6 mm · 0°
032-0060	PR 60±3%@1064 nm · 40±3% · BK7 · ø25.4 x 6 mm · 0°
032-0065	PR 65±3%@1064 nm · 35±3% · BK7 · ø25.4 x 6 mm · 0°
032-0070	PR 70±3%@1064 nm · 30±3% · BK7 · ø25.4 x 6 mm · 0°
032-0075	PR 75±3%@1064 nm · 25±3% · BK7 · ø25.4 x 6 mm · 0°
032-0080	PR 80±3%@1064 nm · 20±3% · BK7 · ø25.4 x 6 mm · 0°
032-0085	PR 85±3%@1064 nm · 15±3% · BK7 · ø25.4 x 6 mm · 0°
032-0090	PR 90±2%@1064 nm · 10±2% · BK7 · ø25.4 x 6 mm · 0°
032-0095	PR 95±2%@1064 nm · 5±2% · BK7 · ø25.4 x 6 mm · 0°
032-0097	PR 97±1%@1064 nm · 3±1% · BK7 · ø25.4 x 6 mm · 0°
032-0098	PR 98±1%@1064 nm · 2±1% · BK7 · ø25.4 x 6 mm · 0°
032-0099	PR 99.0±0.5%@1064 nm · 1.0±0.5% · BK7 · ø25.4 x 6 mm · 0°
041-0015	PR 15±3%@1064 nm · 85±3% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0020	PR 20±3%@1064 nm · 80±3% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0025	PR 25±3%@1064 nm · 75±3% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0030	PR 30±3%@1064 nm · 70±3% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0040	PR 40±3%@1064 nm · 60±3% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0050	PR 50±3%@1064 nm · 50±3% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0060	PR 60±3%@1064 nm · 40±3% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0065	PR 65±3%@1064 nm · 35±3% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0070	PR 70±3%@1064 nm · 30±3% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0075	PR 75±3%@1064 nm · 25±3% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0080	PR 80±3%@1064 nm · 20±3% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0085	PR 85±3%@1064 nm · 15±3% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0090	PR 90±2%@1064 nm · 10±2% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0095	PR 95±2%@1064 nm · 5±2% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0097	PR 97±1%@1064 nm · 3±1% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0098	PR 98±1%@1064 nm · 2±1% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
041-0099	PR 99.0±0.5%@1064 nm · 1.0±0.5% · 紫外熔融石英 · ø12.7 x 3 mm · 0°
042-0015	PR 15±3%@1064 nm · 85±3% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0020	PR 20±3%@1064 nm · 80±3% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0025	PR 25±3%@1064 nm · 75±3% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0030	PR 30±3%@1064 nm · 70±3% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0040	PR 40±3%@1064 nm · 60±3% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0050	PR 50±3%@1064 nm · 50±3% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0060	PR 60±3%@1064 nm · 40±3% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0065	PR 65±3%@1064 nm · 35±3% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0070	PR 70±3%@1064 nm · 30±3% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0075	PR 75±3%@1064 nm · 25±3% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0080	PR 80±3%@1064 nm · 20±3% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0085	PR 85±3%@1064 nm · 15±3% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0090	PR 90±2%@1064 nm · 10±2% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0095	PR 95±2%@1064 nm · 5±2% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0097	PR 97±1%@1064 nm · 3±1% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0098	PR 98±1%@1064 nm · 2±1% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
042-0099	PR 99.0±0.5%@1064 nm · 1.0±0.5% · 紫外熔融石英 · ø25.4 x 6 mm · 0°
