平面反射镜

Nd:YAG 激光谐波分离镜

利用不同波长的反射与透射特性实现光谱分离。选型需匹配工作波长、入射角与偏振态。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	紫外级熔融石英或 BK7 玻璃
S1 面形精度	λ / 10 在 633 nm
S1 表面质量	20-10 划痕／麻点 (MIL-PRF-13830B)
S2 面形精度	λ / 10 在 633 nm
S2 表面质量	20-10 划痕／麻点 (MIL-PRF-13830B)
直径公差	+0.00 mm-0.12 mm
厚度公差	±0.25
平行度	<30 角秒
倒角	0.3 mm 在 45° 典型值

工艺	电子束多层膜介质膜
附着力与耐久性	每 MIL-C-675A. 不溶于实验室常用溶剂
有效通光口径	优于中心 85% 的直径
损伤阈值:	>5 J / cm², 8 ns 脉冲, 1064 nm 典型值用于 BK7 基底 / >8 J / cm², 8 ns 脉冲, 1064 nm 典型值用于紫外熔融石英基底
镀膜面面形精度	λ / 10 在 633 nm 在整个范围内 85% 在整个范围内有效通光口径
入射角	0 或 45 度
背面减反射镀膜:	AOI 45°, R<0.5%, / AOI 0°, R<0.2%.

波长	1064nm

规格选型参考

筛选型号或参数

40 项规格

型号	参数组合

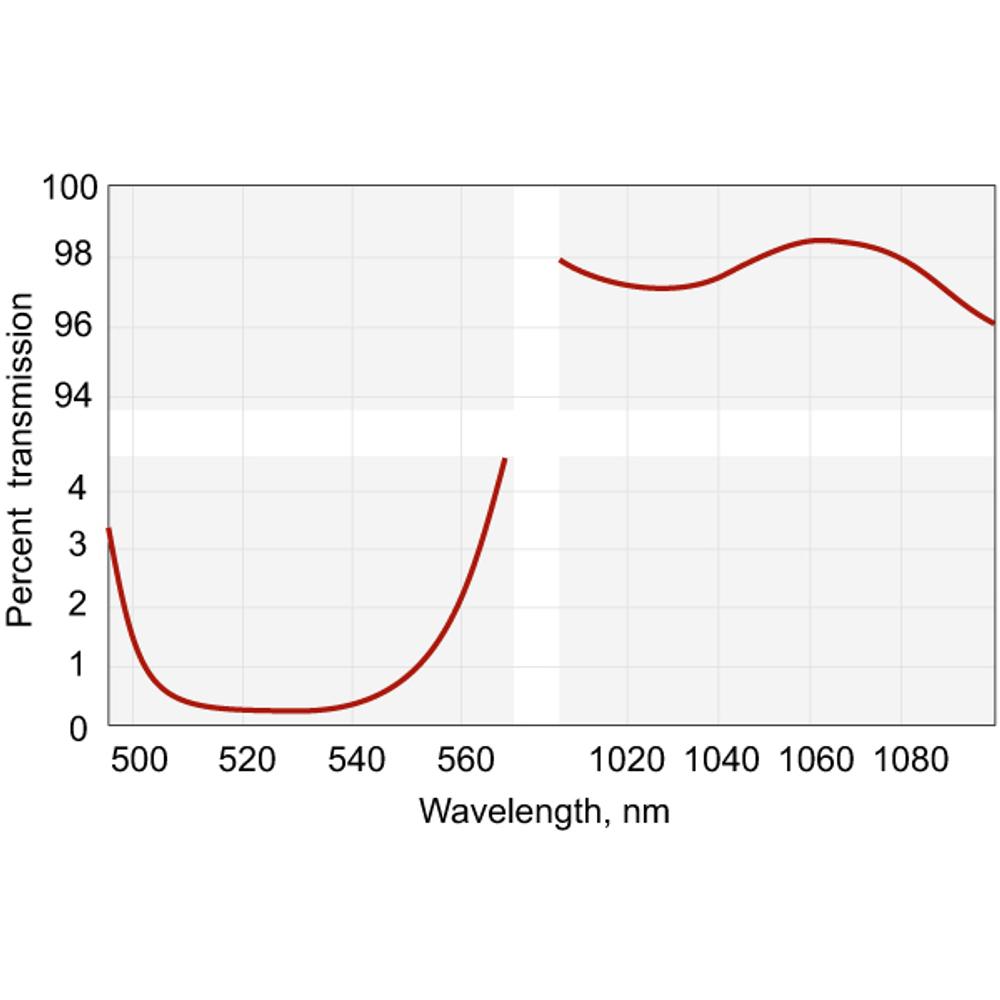

031-5100	T>95%@1064nm · R > 99.5%@532nm · 3 mm · BK7 · ø 12.7 mm · 0°
031-5105	T>95%@1064nm · R > 99.5%@532nm · 3 mm · BK7 · ø 12.7 mm · 45°

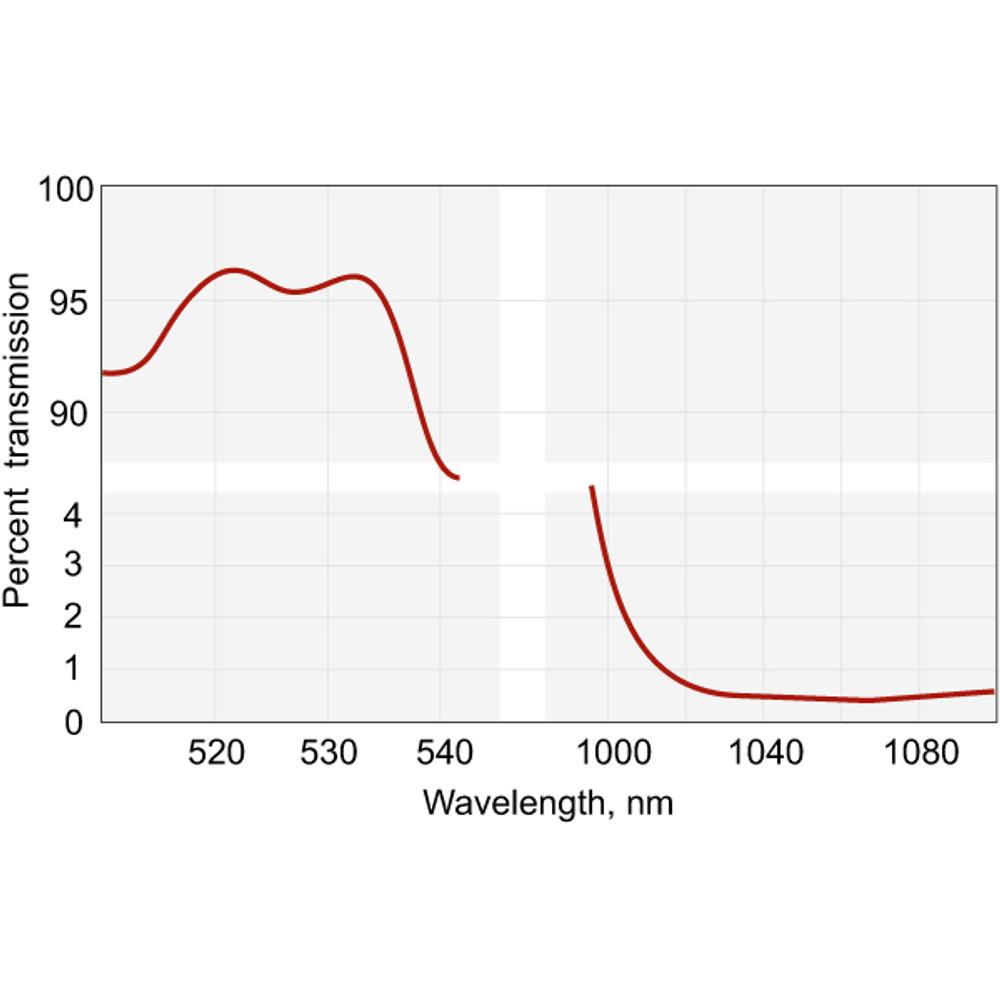

031-6500	T>93%@532nm · R > 99.5%@1064nm · 3 mm · BK7 · ø 12.7 mm · 0°
031-6505	T>95%@532nm · R > 99.5%@1064nm · 3 mm · BK7 · ø 12.7 mm · 45°
032-5100	T>95%@1064nm · R > 99.5%@532nm · 6 mm · BK7 · ø 25.4 mm · 0°
032-5105	T>95%@1064nm · R > 99.5%@532nm · 6 mm · BK7 · ø 25.4 mm · 45°
032-6500	T>93%@532nm · R > 99.5%@1064nm · 6 mm · BK7 · ø 25.4 mm · 0°
032-6505	T>93%@532nm · R > 99.5%@1064nm · 6 mm · BK7 · ø 25.4 mm · 45°
041-2310	T>90%@355+532+1064 nm · R > 99.5%@266 nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 0°
041-2315	T>90%@355+532+1064 nm · R > 99.5%@266 nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 45°
041-2500	T>95%@532nm · R > 99.5%@266 nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 0°
041-2505	T>95%@532nm · R > 99.5%@266 nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 45°
041-3100	T>95%@1064nm · R > 99.5%@355nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 0°
041-3105	T>95%@1064nm · R > 99.5%@355nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 45°
041-3500	T>95%@532nm · R > 99.5%@355nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 0°
041-3505	T>95%@532nm · R > 99.5%@355nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 45°
041-3510	T>90%@532+1064nm · R > 99.5%@355nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 0°
041-3515	T>90%@532+1064nm · R > 99.5%@355nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 45°
041-5100	T>95%@1064nm · R > 99.5%@532nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 0°
041-5105	T>95%@1064nm · R > 99.5%@532nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 45°
041-5140	T>85%@355 nm · R > 99.5%@532+1064nm · 3mm · 紫外熔融石英 · ø 12.7 mm · 0°
041-5145	T>85%@355 nm · R > 99.5%@532+1064nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 45°
041-6500	T>93%@532nm · R > 99.5%@1064nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 0°
041-6505	T>93%@532nm · R > 99.5%@1064nm · 3 mm · 紫外熔融石英 · ø 12.7 mm · 45°
042-2310	T>90%@355+532+1064 nm · R > 99.5%@266 nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 0°
042-2315	T>90%@355+532+1064 nm · R > 99.5%@266 nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 45°
042-2500	T>95%@532nm · R > 99.5%@266 nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 0°
042-2505	T>95%@532nm · R > 99.5%@266 nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 45°
042-3100	T>95%@1064nm · R > 99.5%@355nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 0°
042-3105	T>95%@1064nm · R > 99.5%@355nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 45°
042-3500	T>95%@532nm · R > 99.5%@355nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 0°
042-3505	T>95%@532nm · R > 99.5%@355nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 45°
042-3510	T>90%@532+1064nm · R > 99.5%@355nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 0°
042-3515	T>90%@532+1064nm · R > 99.5%@355nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 45°
042-5100	T>95%@1064nm · R > 99.5%@532nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 0°
042-5105	T>95%@1064nm · R > 99.5%@532nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 45°
042-5140	T>85%@355 nm · R > 99.5%@532+1064nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 0°
042-5145	T>85%@355 nm · R > 99.5%@532+1064nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 45°
042-6500	T>93%@532nm · R > 99.5%@1064nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 0°
042-6505	T>93%@532nm · R > 99.5%@1064nm · 6 mm · 紫外熔融石英 · ø 25.4 mm · 45°
