波片

多级波片

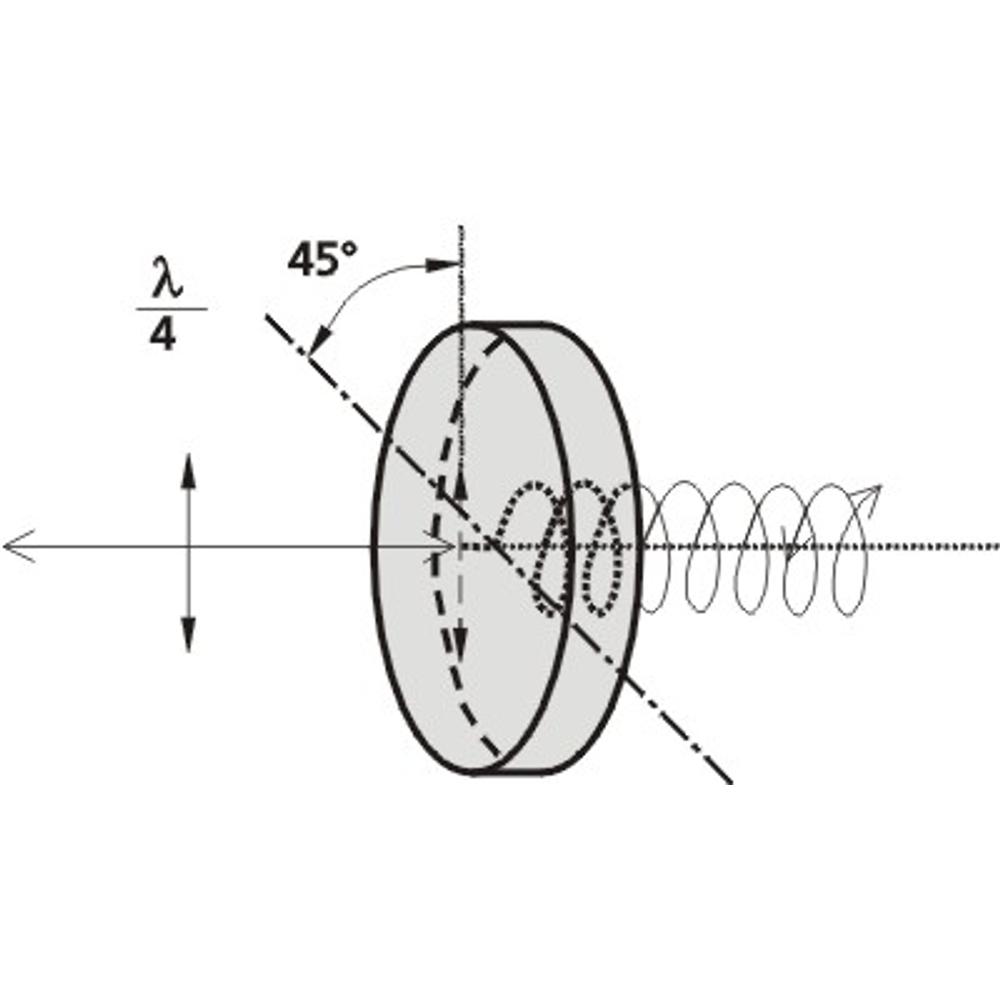

用于偏振态与相位延迟控制。选型需匹配工作波长、延迟量、有效口径及安装条件。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	单晶体石英	单晶体石英
光轴	垂直于延迟器周边侧面	垂直于延迟器周边侧面
波前畸变	λ / 10 @ 633 nm	λ / 10 @ 633 nm
平行度	< 10 角秒	< 10 角秒
减反射镀膜	R < 0.4%	R < 0.4%
激光损伤阈值	10 J / cm², 10 ns, 1064 nm 典型值	10 J / cm², 10 ns, 1064 nm 典型值

	Ø 20 mm 波片	Ø 17 mm 波片
有效通光口径	Ø 17 mm	Ø 11 mm
安装方式	Ø25.4 mm +0.0 / -0.2 mm	无镜框
波片名义厚度	1÷1.5 mm	1÷1.5 mm

规格选型参考

筛选型号或参数

60 项规格

型号	参数组合
462-4201	1550 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4201D12	1550 nm · λ/2 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/2
462-4205	1064 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4205D12	1064 nm · λ/2 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/2
462-4206	1053 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4206D12	1053 nm · λ/2 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/2
462-4208	1030 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4208D12	1030 nm · λ/2 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/2
462-4210	950 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4213	852 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4215	800 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4215D12	800 nm · λ/2 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/2
462-4220	780 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4220D12	780 nm · λ/2 · ø 12.7 mm · ø 11 mm · 无镜框
462-4221	770 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4225	633 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4225D12	633 nm · λ/2 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/2
462-4228	589 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4230	532 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4230D12	532 nm · λ/2 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/2
462-4231	527 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4232	515 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4232D12	515 nm · λ/2 · ø 12.7 mm · ø 11 mm · 无镜框
462-4233	488 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4235	400 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4240	355 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4240D12	355 nm · λ/2 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/2
462-4241	343 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4245	266 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4246	257 nm · λ/2 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/2
462-4401	1550 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4401D12	1550 nm · λ/4 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/4
462-4405	1064 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4405D12	1064 nm · λ/4 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/4
462-4406	1053 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4406D12	1053 nm · λ/4 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/4
462-4408	1030 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4408D12	1030 nm · λ/4 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/4
462-4410	950 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4413	852 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4415	800 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4415D12	800 nm · λ/4 · ø 12.7 mm · ø 11 mm · 无镜框
462-4420	780 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4420D12	780 nm · λ/4 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/4
462-4421	770 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4425	633 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4425D12	633 nm · λ/4 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/4
462-4428	589 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4430	532 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4430D12	532 nm · λ/4 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/4
462-4431	527 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4432	515 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4432D12	515 nm · λ/4 · ø 12.7 mm · ø 11 mm · 无镜框
462-4433	488 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4435	400 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4440	355 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4440D12	355 nm · λ/4 · ø 12.7 mm · ø 11 mm · 无镜框 · 相位延迟 λ/4
462-4441	343 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4445	266 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm · 相位延迟 λ/4
462-4446	257 nm · λ/4 · ø 20 mm · ø 17 mm · ø 25.4 mm
