氟化镁光学元件

平面窗口片

氟化镁光学元件

用于精密光学系统中的光束传输与光学界面配置。请结合工作波段、材料、尺寸及面形要求选型。

数值及适用条件详见下方规格;特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料MgF₂
表面质量40-20 划痕/麻点 (MIL-PRF-13830B)
有效通光口径90% 的直径
直径公差+0.0 -0.1 mm
厚度公差±0.2 mm
平行度<3 角分
面形精度λ / 4 @ 633 nm
光谱范围UV, IR
晶体类型四方
密度 , g / cm33.177
熔点, °C1255
折射率 @ 1.0 µmno = 1.3796, ne = 1.3852

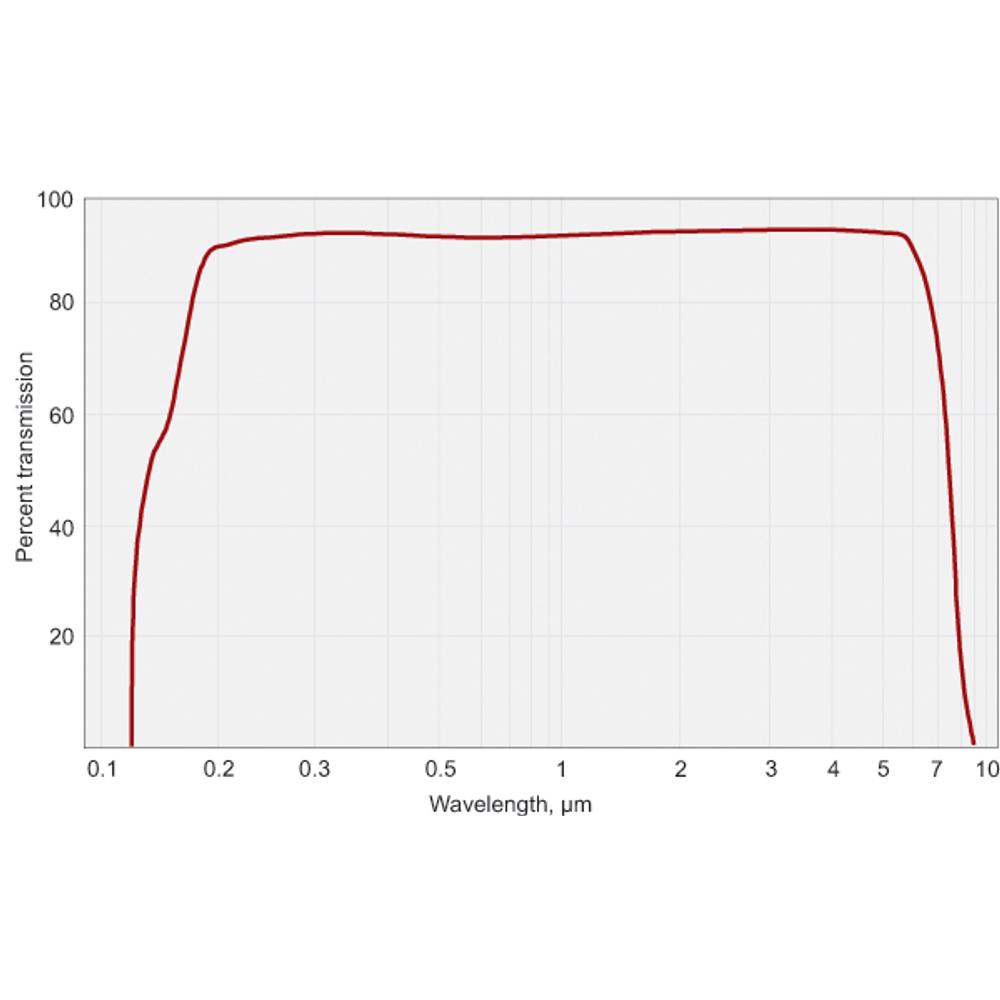

透射波段, µm0.11÷7.5
晶格常数, Åa = 4.60, c = 3.06
波长UV|IR

规格选型参考

6 项规格

型号参数组合
520-5253ø 25,4 mm · 3 mm · 紫外级 MgF2 · Magnesium Fluoride (MgF2) 窗口片
520-5385ø 38,1 mm · 5 mm · 紫外级 MgF2 · Magnesium Fluoride (MgF2) 窗口片
520-5506ø 50,8 mm · 6 mm · 紫外级 MgF2 · Magnesium Fluoride (MgF2) 窗口片
520-6253ø 25,4 mm · 3 mm · IR 等级 MgF2 · Magnesium Fluoride (MgF2) 窗口片
520-6385ø 38,1 mm · 5 mm · IR 等级 MgF2 · Magnesium Fluoride (MgF2) 窗口片
520-6506ø 50,8 mm · 6 mm · IR 等级 MgF2 · Magnesium Fluoride (MgF2) 窗口片
