氟化锂光学元件

平面窗口片

氟化锂光学元件

用于精密光学系统中的光束传输与光学界面配置。请结合工作波段、材料、尺寸及面形要求选型。

数值及适用条件详见下方规格;特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料LiF
表面质量60-40 划痕/麻点 (MIL-PRF-13830B)
有效通光口径直径的 90%
直径公差+0.0 -0.1 mm
厚度公差±0.2 mm
平行度<3 角分
面形精度λ / 4 @ 633 nm
光谱范围UV, VIS, IR
晶体类型立方
密度, g / cm³2.64
熔点, °C870
折射率 @ 1.0, µmn = 1.387

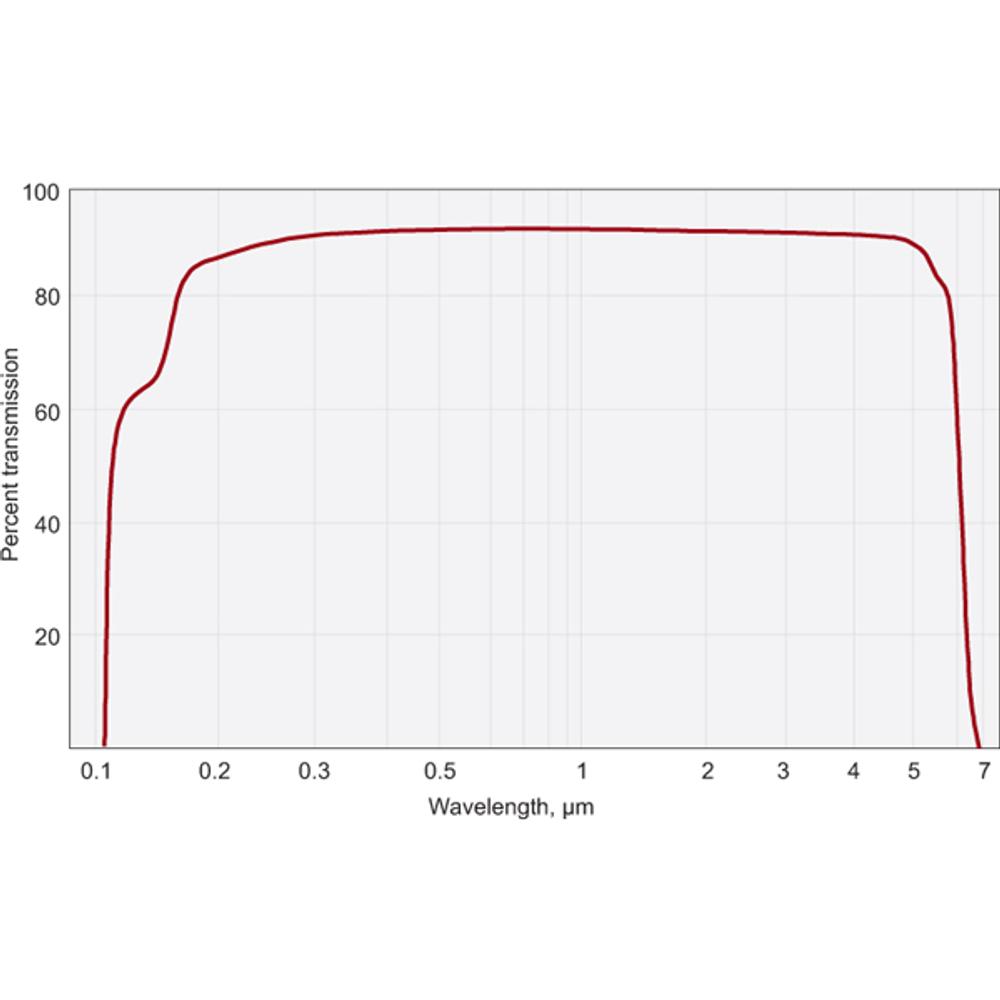

透射波段, µm0.15-6
晶格常数, Åa = 4.026
波长UV|IR

规格选型参考

3 项规格

型号参数组合
510-5253ø 25,4 mm · 3 mm · 紫外级 LiF · Lithium Fluoride (LiF) 窗口片
510-5384ø 38,1 mm · 4 mm · 紫外级 LiF · Lithium Fluoride (LiF) 窗口片
510-5506ø 50,8 mm · 6 mm · 紫外级 LiF · Lithium Fluoride (LiF) 窗口片
