皮秒高功率激光反射镜

用于激光光路反射或谐振腔构建。请结合反射波段、入射角、偏振态与面形精度选择规格。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	紫外级熔融石英
S1 面形精度	λ / 10 在 633 nm
S1 表面质量	20-10 划痕&麻点 (MIL-PRF-13830B)
S2 表面质量	通用级抛光
直径公差	+0.00 mm / -0.12 mm
厚度公差	±0.25 mm
楔角	< 3 角分
倒角	0.3 mm 在 45° 典型值

工艺	离子束溅射 (IBS)
附着力与耐久性	每 MIL-C-675A, 不溶于实验室常用溶剂
有效通光口径	优于 85% 的直径
镀膜面面形精度	λ / 8 在 633 nm 在整个范围内 80% 的直径

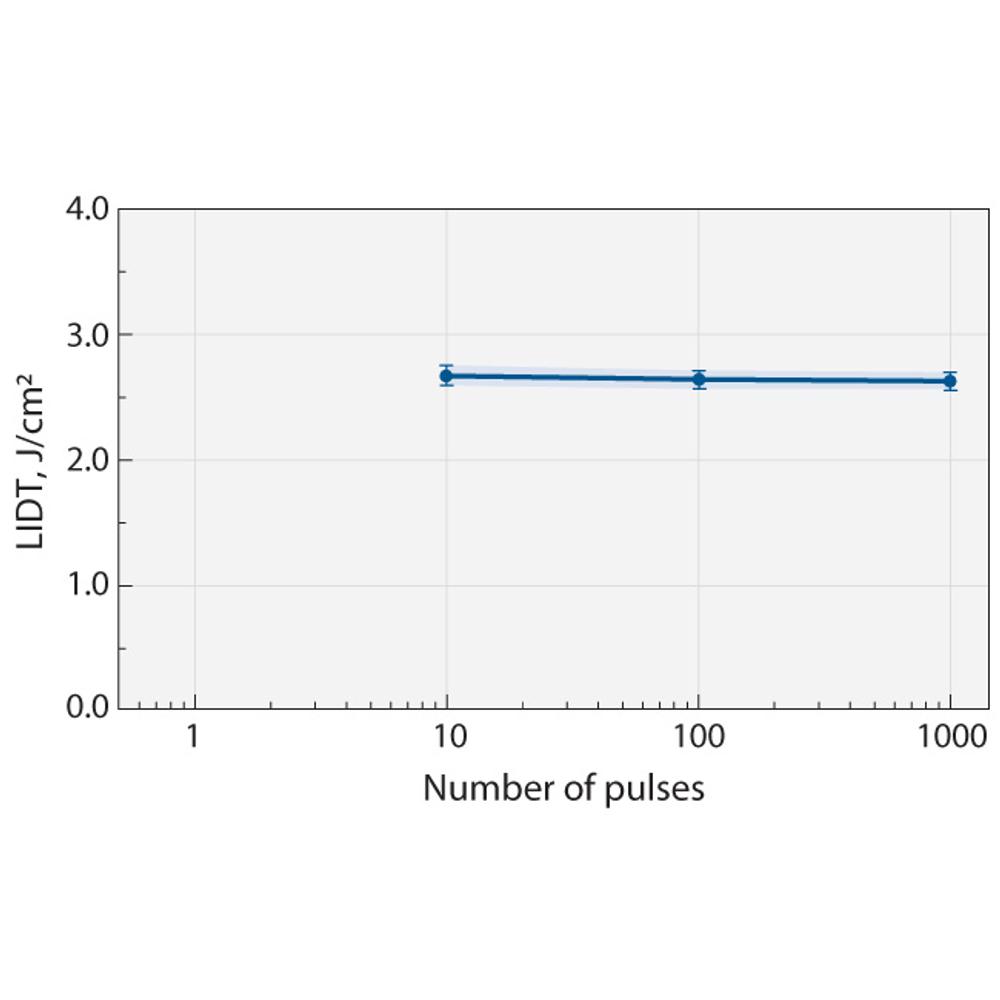

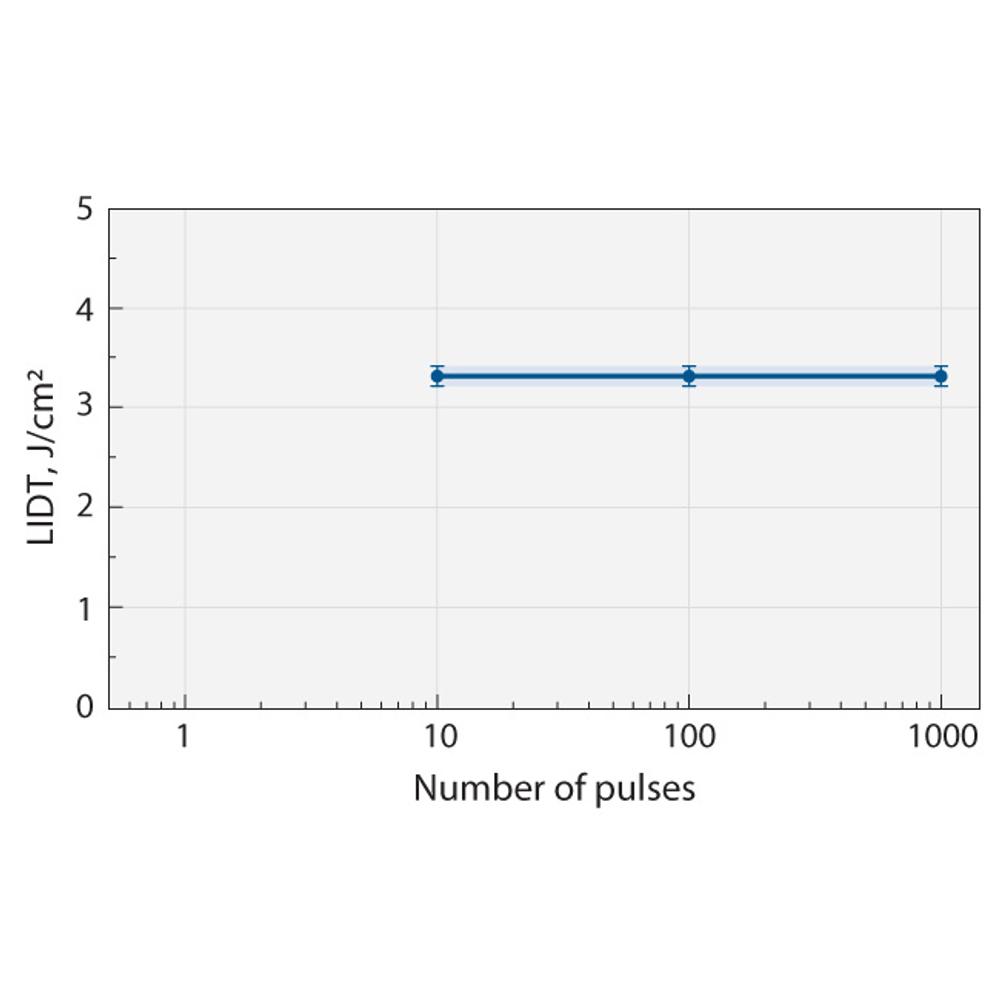

激光损伤阈值	测量值在设计波长, 10 ps 脉冲, 20 kHz

镀膜	介质膜

规格选型参考

筛选型号或参数

45 项规格

型号	参数组合
041-0515PHR	>1 J/cm² · 515 nm · ø12.7 x 6 mm · 45° · 99.9% · 紫外熔融石英
041-0515PHR-i0	>1 J/cm² · 515 nm · ø12.7 x 6 mm · 0° · 99.95% · 紫外熔融石英
041-0515PHR-i0-45	>1 J/cm² · 515 nm · ø12.7 x 6 mm · 0-45° · 99.9% · 设计波长 - 515 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
041-0515PUHR	>2.5 J/cm² · 515 nm · ø12.7 x 6 mm · 45° · 99.9% · 设计波长 - 515 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
041-0515PUHR-i0	>2.5 J/cm² · 515 nm · ø12.7 x 6 mm · 0° · 99.95% · 设计波长 - 515 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
041-1030PHR	>1.5 J/cm² · 1030 nm · ø12.7 x 6 mm · 45° · 99.9% · 紫外熔融石英
041-1030PHR-i0	>1.5 J/cm² · 1030 nm · ø12.7 x 6 mm · 0° · 99.95% · 紫外熔融石英
041-1030PHR-i0-45	>1.5 J/cm² · 1030 nm · ø12.7 x 6 mm · 0-45° · 99.9% · 设计波长 - 1030 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
041-1030PUHR	>3 J/cm² · 1030 nm · ø12.7 x 6 mm · 45° · 99.9% · 设计波长 - 1030 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
041-1030PUHR-i0	>3 J/cm² · 1030 nm · ø12.7 x 6 mm · 0° · 99.95% · 紫外熔融石英
042-0515PHR	>1 J/cm² · 515 nm · ø25.4 x 6 mm · 45° · 99.9% · 设计波长 - 515 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
042-0515PHR-i0	>1 J/cm² · 515 nm · ø25.4 x 6 mm · 0° · 99.95% · 紫外熔融石英
042-0515PHR-i0-45	>1 J/cm² · 515 nm · ø25.4 x 6 mm · 0-45° · 99.9% · 设计波长 - 515 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
042-0515PUHR	>2.5 J/cm² · 515 nm · ø25.4 x 6 mm · 45° · 99.9% · 设计波长 - 515 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
042-0515PUHR-i0	>2.5 J/cm² · 515 nm · ø25.4 x 6 mm · 0° · 99.95% · 设计波长 - 515 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
042-1030PHR	>1.5 J/cm² · 1030 nm · ø25.4 x 6 mm · 45° · 99.9% · 设计波长 - 1030 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
042-1030PHR-i0	>1.5 J/cm² · 1030 nm · ø25.4 x 6 mm · 0° · 99.95% · 设计波长 - 1030 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
042-1030PHR-i0-45	>1.5 J/cm² · 1030 nm · ø25.4 x 6 mm · 0-45° · 99.9% · 设计波长 - 1030 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
042-1030PUHR	>3 J/cm² · 1030 nm · ø25.4 x 6 mm · 45° · 99.9% · 设计波长 - 1030 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
042-1030PUHR-i0	>3 J/cm² · 1030 nm · ø25.4 x 6 mm · 0° · 99.95% · 设计波长 - 1030 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
045-0515PHR	>1 J/cm² · 515 nm · ø50.8 x 12 mm · 45° · 99.9% · 设计波长 - 515 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
045-0515PHR-i0	>1 J/cm² · 515 nm · ø50.8 x 12 mm · 0° · 99.95% · 紫外熔融石英
045-0515PHR-i0-45	>1 J/cm² · 515 nm · ø50.8 x 12 mm · 0-45° · 99.9% · 设计波长 - 515 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
045-0515PUHR	>2.5 J/cm² · 515 nm · ø50.8 x 12 mm · 45° · 99.9% · 设计波长 - 515 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
045-0515PUHR-i0	>2.5 J/cm² · 515 nm · ø50.8 x 12 mm · 0° · 99.95% · 紫外熔融石英
045-1030PHR	>1.5 J/cm² · 1030 nm · ø50.8 x 12 mm · 45° · 99.9% · 设计波长 - 1030 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
045-1030PHR-i0	>1.5 J/cm² · 1030 nm · ø50.8 x 12 mm · 0° · 99.95% · 设计波长 - 1030 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
045-1030PHR-i0-45	>1.5 J/cm² · 1030 nm · ø50.8 x 12 mm · 0-45° · 99.9% · 设计波长 - 1030 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
045-1030PUHR	>3 J/cm² · 1030 nm · ø50.8 x 12 mm · 45° · 99.9% · 设计波长 - 1030 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
045-1030PUHR-i0	>3 J/cm² · 1030 nm · ø50.8 x 12 mm · 0° · 99.95% · 设计波长 - 1030 nm, LIDT @ 10 ps, 20 kHz · 紫外熔融石英
061-3513PHR	>0.5 J/cm² · 343+515+1030 nm · ø12.7 x 6 mm · 45° · 99.5% · 紫外熔融石英
061-5103PHR	>1 J/cm² · 515+1030 nm · ø12.7 x 6 mm · 45° · 99.9% · 设计波长 - 515+1030 nm, LIDT @ 10 ps, 50 kHz · 紫外熔融石英
061-5103PHR-i0	>1 J/cm² · 515+1030 nm · ø12.7 x 6 mm · 0° · 99.9% · 设计波长 - 515+1030 nm, LIDT @ 10 ps, 50 kHz · 紫外熔融石英
061-5103PUHR	>2 J/cm² · 515+1030 nm · ø12.7 x 6 mm · 45° · 99.5% · 紫外熔融石英
061-5103PUHR-i0	>2 J/cm² · 515+1030 nm · ø12.7 x 6 mm · 0° · 99.5% · 设计波长 - 515+1030 nm, LIDT @ 10 ps, 50 kHz · 紫外熔融石英
062-3513PHR	>0.5 J/cm² · 343+515+1030 nm · ø25.4 x 6 mm · 45° · 99.5% · 紫外熔融石英
062-5103PHR	>1 J/cm² · 515+1030 nm · ø25.4 x 6 mm · 45° · 99.9% · 设计波长 - 515+1030 nm, LIDT @ 10 ps, 50 kHz · 紫外熔融石英
062-5103PHR-i0	>1 J/cm² · 515+1030 nm · ø25.4 x 6 mm · 0° · 99.9% · 设计波长 - 515+1030 nm, LIDT @ 10 ps, 50 kHz · 紫外熔融石英
062-5103PUHR	>2 J/cm² · 515+1030 nm · ø25.4 x 6 mm · 45° · 99.5% · 设计波长 - 515+1030 nm, LIDT @ 10 ps, 50 kHz · 紫外熔融石英
062-5103PUHR-i0	>2 J/cm² · 515+1030 nm · ø25.4 x 6 mm · 45° · 99.5% · 设计波长 - 515+1030 nm, LIDT @ 10 ps, 50 kHz · 紫外熔融石英
065-3513PHR	>0.5 J/cm² · 343+515+1030 nm · ø50.8 x 12 mm · 45° · 99.5% · 紫外熔融石英
065-5103PHR	>1 J/cm² · 515+1030 nm · ø50.8 x 12 mm · 45° · 99.9% · 设计波长 - 515+1030 nm, LIDT @ 10 ps, 50 kHz · 紫外熔融石英
065-5103PHR-i0	>1 J/cm² · 515+1030 nm · ø50.8 x 12 mm · 0° · 99.9% · 设计波长 - 515+1030 nm, LIDT @ 10 ps, 50 kHz · 紫外熔融石英
065-5103PUHR	>2 J/cm² · 515+1030 nm · ø50.8 x 12 mm · 45° · 99.5% · 设计波长 - 515+1030 nm, LIDT @ 10 ps, 50 kHz · 紫外熔融石英
065-5103PUHR-i0	>2 J/cm² · 515+1030 nm · ø50.8 x 12 mm · 0° · 99.5% · 紫外熔融石英
