平面反射镜

纳秒高功率激光反射镜

用于激光光路反射或谐振腔构建。请结合反射波段、入射角、偏振态与面形精度选择规格。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	紫外级熔融石英
S1 面形精度	λ / 10 在 633 nm
S1 表面质量	20-10 划痕&麻点 (MIL-PRF-13830B)
S2 表面质量	通用级抛光
直径公差	+0.00 mm / -0.12 mm
厚度公差	±0.25 mm
楔角	< 3 角分
倒角	0.3 mm 在 45° 典型值

工艺	离子束溅射 (IBS)
附着力与耐久性	每 MIL-C-675A, 不溶于实验室常用溶剂
有效通光口径	优于 85% 的直径
镀膜面面形精度	λ / 8 在 633 nm 在整个范围内 80% 的直径

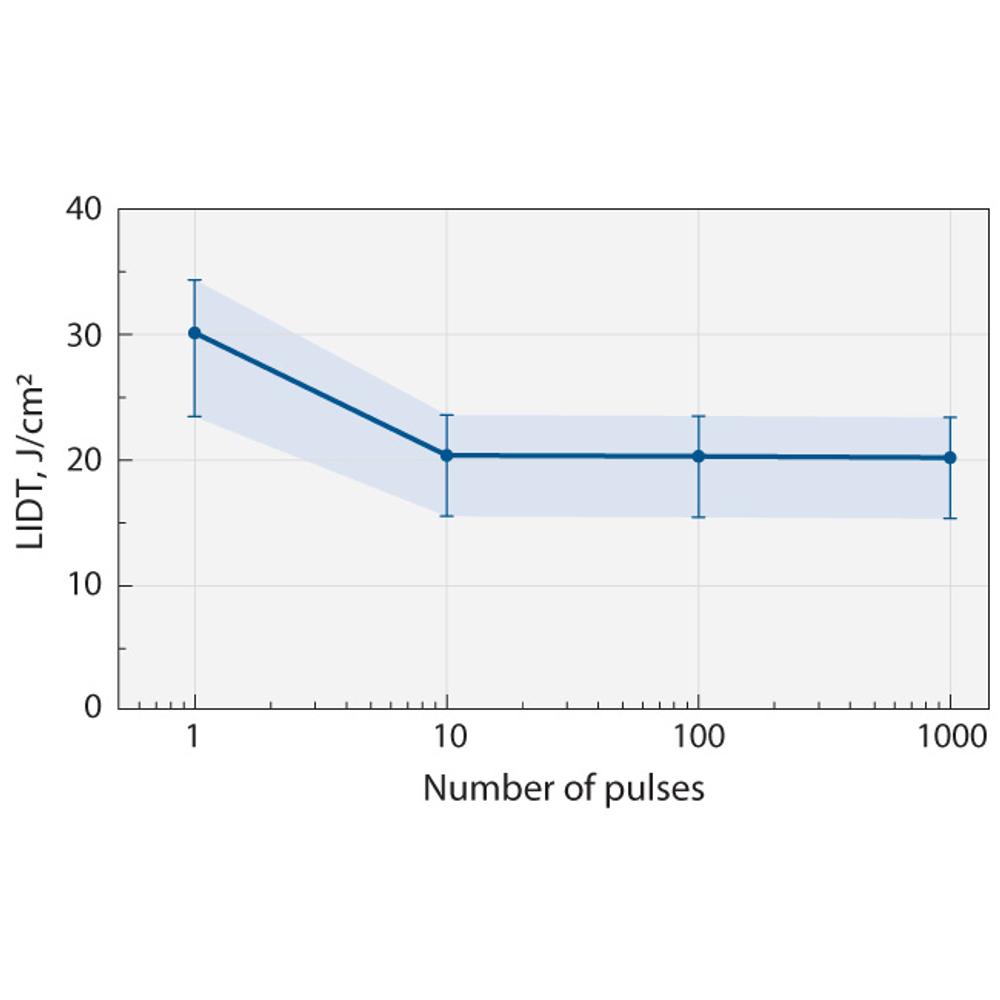

激光损伤阈值	测量值在设计波长, 10 ns 脉冲, 100 Hz

波长	1064nm

规格选型参考

筛选型号或参数

40 项规格

型号	参数组合
041-0260HHR	266 nm · >6 J/cm² · 设计波长 - 266 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.5% · ø12.7 x 6 mm · 45° · 紫外熔融石英
041-0260HHR-i0	266 nm · >6 J/cm² · 99.5% · ø12.7 x 6 mm · 0° · 紫外熔融石英
041-0350UHHR	355 nm · >10 J/cm² · 设计波长 - 355 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.8% · ø12.7 x 6 mm · 45° · 紫外熔融石英
041-0350UHHR-i0	355 nm · >10 J/cm² · 99.8% · ø12.7 x 6 mm · 0° · 紫外熔融石英
041-0530T6HHR-i0-45	532 nm · >10 J/cm² · 设计波长 - 532 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø12.7 x 6 mm · 0-45° · 紫外熔融石英
041-0530T6UHHR	532 nm · >20 J/cm² · 设计波长 - 532 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø12.7 x 6 mm · 45° · 紫外熔融石英
041-0530T6UHHR-i0	532 nm · >20 J/cm² · 设计波长 - 532 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.95% · ø12.7 x 6 mm · 0° · 紫外熔融石英
041-0800NT6UHHR	800 nm · >30 J/cm² · 设计波长 - 800 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø12.7 x 6 mm · 45° · 紫外熔融石英
041-0800NT6UHHR-i0	800 nm · >30 J/cm² · 设计波长 - 800 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø12.7 x 6 mm · 0° · 紫外熔融石英
041-1060NT6UHHR	1064 nm · >40 J/cm² · 设计波长 - 1064 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø12.7 x 6 mm · 45° · 紫外熔融石英
041-1060NT6UHHR-i0	1064 nm · >40 J/cm² · 设计波长 - 1064 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.95% · ø12.7 x 6 mm · 0° · 紫外熔融石英
041-1060T6HHR-i0-45	1064 nm · >20 J/cm² · 设计波长 - 1064 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø12.7 x 6 mm · 0-45° · 紫外熔融石英
042-0260HHR	266 nm · >6 J/cm² · 设计波长 - 266 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.5% · ø25.4 x 6 mm · 45° · 紫外熔融石英
042-0260HHR-i0	266 nm · >6 J/cm² · 设计波长 - 266 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.5% · ø25.4 x 6 mm · 0° · 紫外熔融石英
042-0350UHHR	355 nm · >10 J/cm² · 设计波长 - 355 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.8% · ø25.4 x 6 mm · 45° · 紫外熔融石英
042-0350UHHR-i0	355 nm · >10 J/cm² · 设计波长 - 355 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.8% · ø25.4 x 6 mm · 0° · 紫外熔融石英
042-0530HHR-i0-45	532 nm · >10 J/cm² · 设计波长 - 532 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø25.4 x 6 mm · 0-45° · 紫外熔融石英
042-0530UHHR	532 nm · >20 J/cm² · 设计波长 - 532 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø25.4 x 6 mm · 45° · 紫外熔融石英
042-0530UHHR-i0	532 nm · >20 J/cm² · 设计波长 - 532 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.95% · ø25.4 x 6 mm · 0° · 紫外熔融石英
042-0800NUHHR	800 nm · >30 J/cm² · 设计波长 - 800 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø25.4 x 6 mm · 45° · 紫外熔融石英
042-0800NUHHR-i0	800 nm · >30 J/cm² · 设计波长 - 800 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø25.4 x 6 mm · 0° · 紫外熔融石英
042-1060HHR-i0-45	1064 nm · >20 J/cm² · 设计波长 - 1064 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø25.4 x 6 mm · 0-45° · 紫外熔融石英
042-1060NUHHR	1064 nm · >40 J/cm² · 设计波长 - 1064 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø25.4 x 6 mm · 45° · 紫外熔融石英
042-1060NUHHR-i0	1064 nm · >40 J/cm² · 设计波长 - 1064 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.95% · ø25.4 x 6 mm · 0° · 紫外熔融石英
045-0260HHR	266 nm · >6 J/cm² · 设计波长 - 266 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.5% · ø50.8 x 12 mm · 45° · 紫外熔融石英
045-0260HHR-i0	266 nm · >6 J/cm² · 99.5% · ø50.8 x 12 mm · 0° · 紫外熔融石英
045-0350UHHR	355 nm · >10 J/cm² · 设计波长 - 355 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.8% · ø50.8 x 12 mm · 45° · 紫外熔融石英
045-0350UHHR-i0	355 nm · >10 J/cm² · 99.8% · ø50.8 x 12 mm · 0° · 紫外熔融石英
045-0530T12HHR-i0-45	532 nm · >10 J/cm² · 设计波长 - 532 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø50.8 x 12 mm · 0-45° · 紫外熔融石英
045-0530T12UHHR	532 nm · >20 J/cm² · 设计波长 - 532 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø50.8 x 12 mm · 45° · 紫外熔融石英
045-0530T12UHHR-i0	532 nm · >20 J/cm² · 设计波长 - 532 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.95% · ø50.8 x 12 mm · 0° · 紫外熔融石英
045-0800NT12UHHR	800 nm · >30 J/cm² · 设计波长 - 800 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø50.8 x 12 mm · 45° · 紫外熔融石英
045-0800NT12UHHR-i0	800 nm · >30 J/cm² · 设计波长 - 800 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø50.8 x 12 mm · 0° · 紫外熔融石英
045-1060NT12HHR-i0-45	1064 nm · >20 J/cm² · 设计波长 - 1064 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.7% · ø50.8 x 12 mm · 0-45° · 紫外熔融石英
045-1060NT12UHHR	1064 nm · >40 J/cm² · 设计波长 - 1064 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.9% · ø50.8 x 12 mm · 45° · 紫外熔融石英
045-1060NT12UHHR-i0	1064 nm · >40 J/cm² · 设计波长 - 1064 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.95% · ø50.8 x 12 mm · 0° · 紫外熔融石英
061-5306HHR	532+1064 nm · >15 J/cm2@1064 nm, >5 J/cm2@532 nm · 99.5% · ø12.7 x 6 mm · 45° · 紫外熔融石英
061-5306HHR-i0	532+1064 nm · >15 J/cm2@1064 nm, >5 J/cm2@532 nm · 设计波长 - 532+1064 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.5% · ø12.7 x 6 mm · 0° · 紫外熔融石英
062-5306UHHR	532+1064 nm · >10 J/cm² · 设计波长 - 532+1064 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.5% · ø25.4 x 6 mm · 45° · 紫外熔融石英
062-5306UHHR-i0	532+1064 nm · >10 J/cm² · 设计波长 - 532+1064 nm, LIDT @ 10 ns 脉冲, 100 Hz · 99.5% · ø25.4 x 6 mm · 45° · 紫外熔融石英
