飞秒高功率激光反射镜

平面反射镜

飞秒高功率激光反射镜

用于激光光路反射或谐振腔构建。请结合反射波段、入射角、偏振态与面形精度选择规格。

查看技术规格 ↓下载参数表 ↓

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料紫外级熔融石英
S1 面形精度λ / 10 在 633 nm
S1 表面质量20-10 划痕&麻点 (MIL-PRF-13830B)
S2 表面质量通用级抛光
直径公差+0.00 mm / -0.12 mm
厚度公差±0.25 mm
楔角< 3 角分
倒角0.3 mm 在 45° 典型值
工艺离子束溅射 (IBS)
附着力与耐久性每 MIL-C-675A, 不溶于实验室常用溶剂
有效通光口径优于 85% 的直径
镀膜面面形精度λ / 8 在 633 nm 在整个范围内 80% 的直径

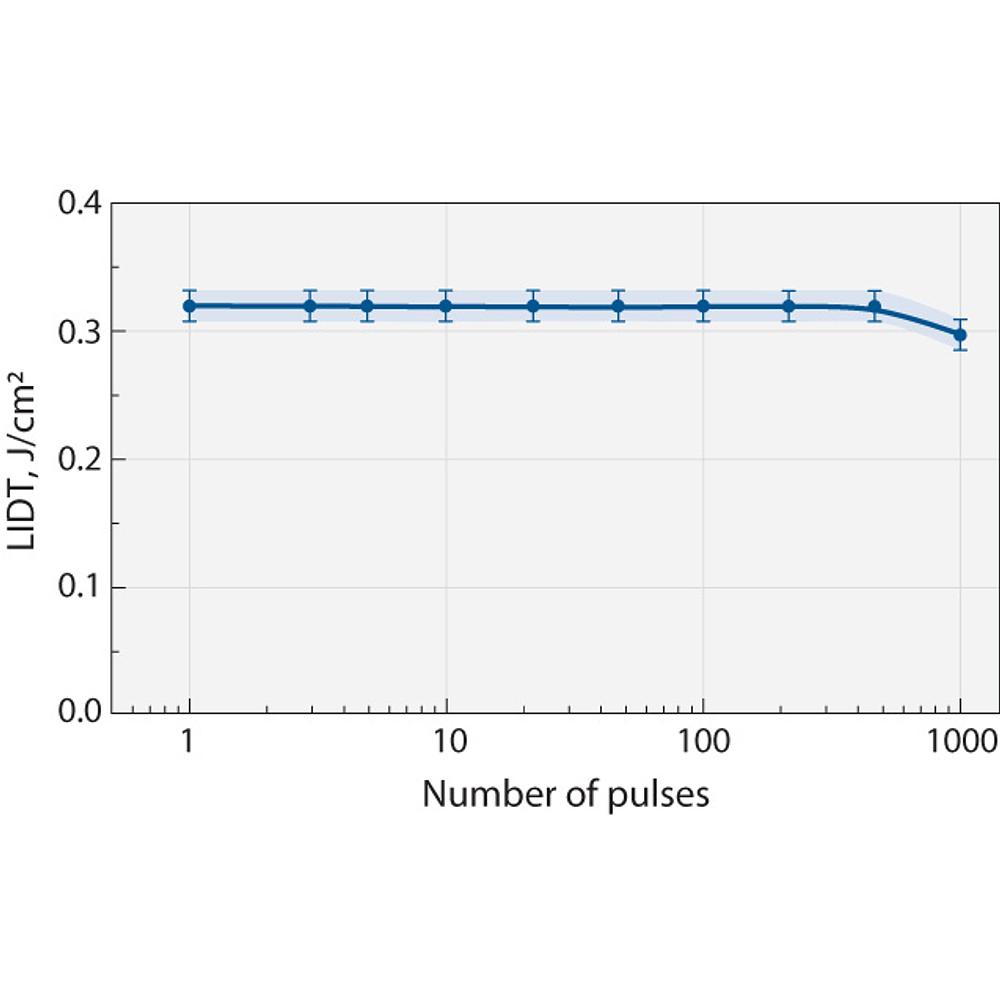

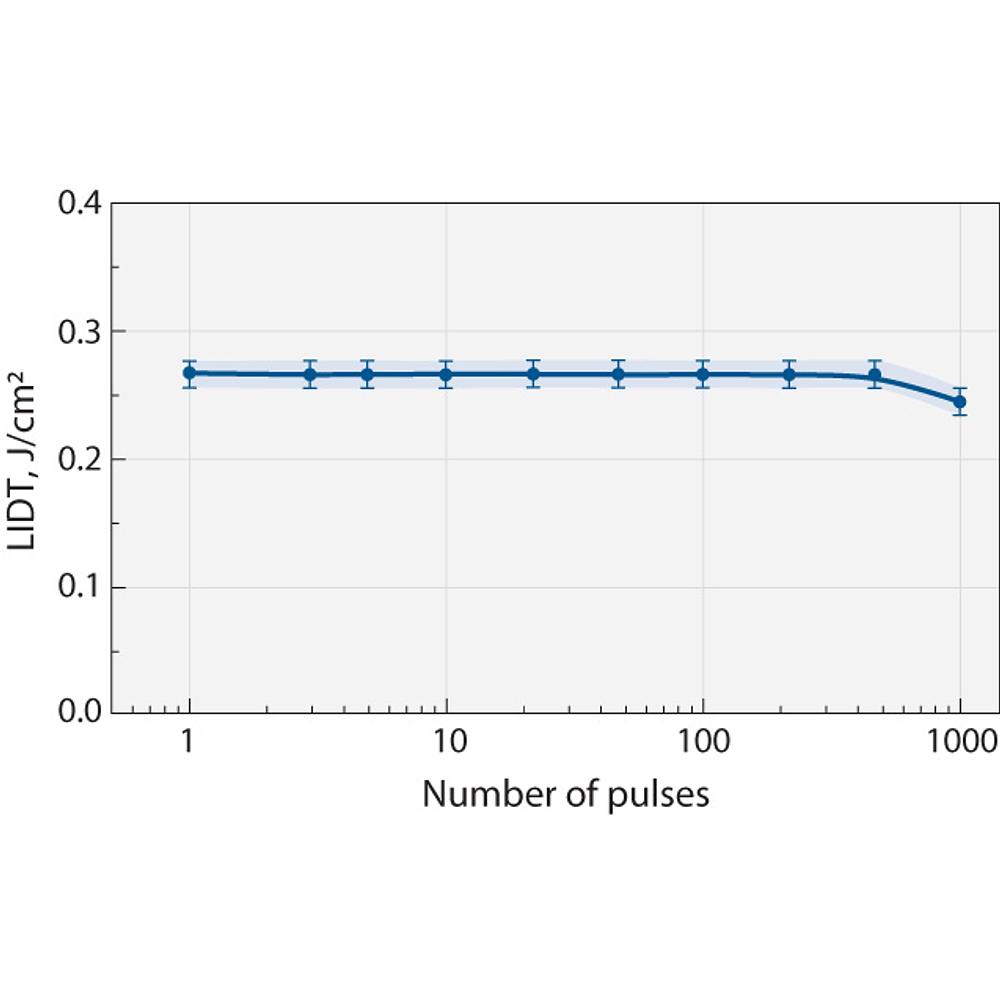

激光损伤阈值测量值在设计波长, 50 fs 脉冲, 100 Hz
群延迟色散|GDD| < 30 fs²
线型飞秒系列

规格选型参考

62 项规格

型号参数组合
041-0257HHR257 nm · 设计波长 – 257 nm, LIDT @ 257 nm, 200 fs, 1 kHz · >0.3 J/cm² · ø12.7 x 6 mm · 45° · 99.5% · 紫外熔融石英
041-0257HHR-i0257 nm · >0.3 J/cm² · ø12.7 x 6 mm · 0° · 99.5% · 紫外熔融石英
041-0343HHR333-353 nm · 设计波长 – 333-353 nm, LIDT @ 343 nm, 200 fs, 100 Hz · >0.2 J/cm² · ø12.7 x 6 mm · 45° · 99.8% · 紫外熔融石英
041-0343HHR-i0333-353 nm · >0.2 J/cm² · ø12.7 x 6 mm · 0° · 99.8% · 紫外熔融石英
041-0343PHR343 nm · 设计波长 - 343 nm, LIDT @ 343 nm, 200 fs, 100 Hz · >0.4 J/cm² · ø12.7 x 6 mm · 45° · 99.8% · 紫外熔融石英
041-0343PHR-i0343 nm · 设计波长 - 343 nm, LIDT @ 343 nm, 200 fs, 100 Hz · >0.4 J/cm² · ø12.7 x 6 mm · 0° · 99.8% · 紫外熔融石英
041-0800T6HHR-i0-45760-840 nm · 设计波长 - 760-840 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.2 J/cm² · ø12.7 x 6 mm · 0-45° · 99.9% · 紫外熔融石英
041-0800T6UHHR760-840 nm · 设计波长 - 760-840 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.3 J/cm² · ø12.7 x 6 mm · 45° · 99.9% · 紫外熔融石英
041-0800T6UHHR-i0760-840 nm · 设计波长 - 760-840 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.3 J/cm² · ø12.7 x 6 mm · 0° · 99.9% · 紫外熔融石英
042-0257HHR257 nm · 设计波长 – 257 nm, LIDT @ 257 nm, 200 fs, 1 kHz · >0.3 J/cm² · ø25.4 x 6 mm · 45° · 99.5% · 紫外熔融石英
042-0257HHR-i0257 nm · 设计波长 – 257 nm, LIDT @ 257 nm, 200 fs, 1 kHz · >0.3 J/cm² · ø25.4 x 6 mm · 0° · 99.5% · 紫外熔融石英
042-0343HHR333-353 nm · 设计波长 – 333-353 nm, LIDT @ 343 nm, 200 fs, 100 Hz · >0.2 J/cm² · ø25.4 x 6 mm · 45° · 99.8% · 紫外熔融石英
042-0343HHR-i0333-353 nm · 设计波长 – 333-353 nm, LIDT @ 343 nm, 200 fs, 100 Hz · >0.2 J/cm² · ø25.4 x 6 mm · 0° · 99.8% · 紫外熔融石英
042-0343PHR343 nm · 设计波长 - 343 nm, LIDT @ 343 nm, 200 fs, 100 Hz · >0.4 J/cm² · ø25.4 x 6 mm · 45° · 99.8% · 紫外熔融石英
042-0343PHR-i0343 nm · 设计波长 - 343 nm, LIDT @ 343 nm, 200 fs, 100 Hz · >0.4 J/cm² · ø25.4 x 6 mm · 0° · 99.8% · 紫外熔融石英
042-0800HHR-i0-45760-840 nm · 设计波长 - 760-840 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.2 J/cm² · ø25.4 x 6 mm · 0-45° · 99.9% · 紫外熔融石英
042-0800UHHR760-840 nm · 设计波长 - 760-840 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.3 J/cm² · ø25.4 x 6 mm · 45° · 99.9% · 紫外熔融石英
042-0800UHHR-i0760-840 nm · 设计波长 - 760-840 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.3 J/cm² · ø25.4 x 6 mm · 0° · 99.9% · 紫外熔融石英
045-0257HHR257 nm · 设计波长 – 257 nm, LIDT @ 257 nm, 200 fs, 1 kHz · >0.3 J/cm² · ø50.8 x 12 mm · 45° · 99.5% · 紫外熔融石英
045-0257HHR-i0257 nm · 设计波长 – 257 nm, LIDT @ 257 nm, 200 fs, 1 kHz · >0.3 J/cm² · ø50.8 x 12 mm · 0° · 99.5% · 紫外熔融石英
045-0343HHR333-353 nm · 设计波长 – 333-353 nm, LIDT @ 343 nm, 200 fs, 100 Hz · >0.2 J/cm² · ø50.8 x 12 mm · 45° · 99.8% · 紫外熔融石英
045-0343HHR-i0333-353 nm · >0.2 J/cm² · ø50.8 x 12 mm · 0° · 99.8% · 紫外熔融石英
045-0343PHR343 nm · 设计波长 - 343 nm, LIDT @ 343 nm, 200 fs, 100 Hz · >0.4 J/cm² · ø50.8 x 12 mm · 45° · 99.8% · 紫外熔融石英
045-0343PHR-i0343 nm · 设计波长 - 343 nm, LIDT @ 343 nm, 200 fs, 100 Hz · >0.4 J/cm² · ø50.8 x 12 mm · 0° · 99.8% · 紫外熔融石英
045-0800T12HHR-i0-45760-840 nm · 设计波长 - 760-840 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.2 J/cm² · ø50.8 x 12 mm · 0-45° · 99.9% · 紫外熔融石英
045-0800T12UHHR760-840 nm · 设计波长 - 760-840 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.3 J/cm² · ø50.8 x 12 mm · 45° · 99.9% · 紫外熔融石英
045-0800T12UHHR-i0760-840 nm · 设计波长 - 760-840 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.3 J/cm² · ø50.8 x 12 mm · 0° · 99.9% · 紫外熔融石英
081-14171400-1700 nm · 设计波长 - 1400-1700 nm , LIDT @ 1550 nm, 50 fs, 100 Hz · >0.3 J/cm² · ø12.7 x 6 mm · 45° · 99.8% · 紫外熔融石英
081-1417-i01400-1700 nm · 设计波长 - 1400-1700 nm , LIDT @ 1550 nm, 50 fs, 100 Hz · >0.3 J/cm² · ø12.7 x 6 mm · 0° · 99.8% · 紫外熔融石英
081-19211900-2120 nm · >0.4 J/cm² · ø12.7 x 6 mm · 45° · 99.8% · 紫外熔融石英
081-1921-i01900-2120 nm · >0.4 J/cm² · ø12.7 x 6 mm · 0° · 99.8% · 紫外熔融石英
081-7288HHR720-880 nm · 设计波长 - 720-880 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.15 J/cm² · ø12.7 x 6 mm · 45° · 99.8% · 紫外熔融石英
081-7288HHR-i0720-880 nm · 设计波长 - 720-880 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.15 J/cm² · ø12.7 x 6 mm · 0° · 99.9% · 紫外熔融石英
081-9311HHR930-1130 nm · 设计波长 - 930-1130 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.3 J/cm² · ø12.7 x 6 mm · 45° · 99.8% · 紫外熔融石英
081-9311HHR-i0930-1130 nm · 设计波长 - 930-1130 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.3 J/cm² · ø12.7 x 6 mm · 0° · 99.8% · 紫外熔融石英
081-9611HHR960-1100 nm · 设计波长 - 960-1100 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.35 J/cm² · ø12.7 x 6 mm · 45° · 99.9% · 紫外熔融石英
081-9611HHR-i0960-1100 nm · 设计波长 - 960-1100 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.4 J/cm² · ø12.7 x 6 mm · 0° · 99.9% · 紫外熔融石英
082-14171400-1700 nm · 设计波长 - 1400-1700 nm , LIDT @ 1550 nm, 50 fs, 100 Hz · >0.3 J/cm² · ø25.4 x 6 mm · 45° · 99.8% · 紫外熔融石英
082-1417-i01400-1700 nm · 设计波长 - 1400-1700 nm , LIDT @ 1550 nm, 50 fs, 100 Hz · >0.3 J/cm² · ø25.4 x 6 mm · 0° · 99.8% · 紫外熔融石英
082-19211900-2120 nm · 设计波长 - 1900-2120 nm , LIDT @ 2000 nm, 50 fs, 100 Hz · >0.4 J/cm² · ø25.4 x 6 mm · 45° · 99.8% · 紫外熔融石英
082-1921-i01900-2120 nm · 设计波长 - 1900-2120 nm , LIDT @ 2000 nm, 50 fs, 100 Hz · >0.4 J/cm² · ø25.4 x 6 mm · 0° · 99.8% · 紫外熔融石英
082-7288HHR-i0720-880 nm · 设计波长 - 720-880 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.15 J/cm² · ø25.4 x 6 mm · 0° · 99.9% · 紫外熔融石英
082-9311HHR930-1130 nm · 设计波长 - 930-1130 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.3 J/cm² · ø25.4 x 6 mm · 45° · 99.8% · 紫外熔融石英
082-9311HHR-i0930-1130 nm · 设计波长 - 930-1130 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.3 J/cm² · ø25.4 x 6 mm · 0° · 99.8% · 紫外熔融石英
082-9611HHR960-1100 nm · 设计波长 - 960-1100 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.4 J/cm² · ø25.4 x 6 mm · 45° · 99.9% · 紫外熔融石英
082-9611HHR-i0960-1100 nm · 设计波长 - 960-1100 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.4 J/cm² · ø25.4 x 6 mm · 0° · 99.9% · 紫外熔融石英
085-14171400-1700 nm · 设计波长 - 1400-1700 nm , LIDT @ 1550 nm, 50 fs, 100 Hz · >0.3 J/cm² · ø50.8 x 12 mm · 45° · 99.8% · 紫外熔融石英
085-1417-i01400-1700 nm · >0.3 J/cm² · ø50.8 x 12 mm · 0° · 99.8% · 紫外熔融石英
085-19211900-2120 nm · 设计波长 - 1900-2120 nm , LIDT @ 2000 nm, 50 fs, 100 Hz · >0.4 J/cm² · ø50.8 x 12 mm · 45° · 99.8% · 紫外熔融石英
085-1921-i01900-2120 nm · 设计波长 - 1900-2120 nm , LIDT @ 2000 nm, 50 fs, 100 Hz · >0.4 J/cm² · ø50.8 x 12 mm · 0° · 99.8% · 紫外熔融石英
085-7288T12HHR720-880 nm · 设计波长 - 720-880 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.15 J/cm² · ø50.8 x 12 mm · 45° · 99.8% · 紫外熔融石英
085-7288T12HHR-i0720-880 nm · 设计波长 - 720-880 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.15 J/cm² · ø50.8 x 12 mm · 0° · 99.9% · 紫外熔融石英
085-9311HHR930-1130 nm · 设计波长 - 930-1130 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.3 J/cm² · ø50.8 x 12 mm · 45° · 99.8% · 紫外熔融石英
085-9311HHR-i0930-1130 nm · 设计波长 - 930-1130 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.3 J/cm² · ø50.8 x 12 mm · 0° · 99.8% · 紫外熔融石英
085-9611HHR960-1100 nm · 设计波长 - 960-1100 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.4 J/cm² · ø50.8 x 12 mm · 45° · 99.9% · 紫外熔融石英
085-9611HHR-i0960-1100 nm · 设计波长 - 960-1100 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.4 J/cm² · ø50.8 x 12 mm · 0° · 99.9% · 紫外熔融石英
087-7288HHR720-880 nm · 设计波长 - 720-880 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.15 J/cm² · ø76.2 x 15 mm · 45° · 99.8% · 紫外熔融石英
087-7288HHR-i0720-880 nm · 设计波长 - 720-880 nm, LIDT @ 800 nm, 50 fs, 100 Hz · >0.15 J/cm² · ø76.2 x 15 mm · 0° · 99.9% · 紫外熔融石英
087-9311HHR930-1130 nm · 设计波长 - 930-1130 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.3 J/cm² · ø76.2 x 15 mm · 45° · 99.8% · 紫外熔融石英
087-9311HHR-i0930-1130 nm · >0.3 J/cm² · ø76.2 x 15 mm · 0° · 99.8% · 紫外熔融石英
087-9611HHR960-1100 nm · 设计波长 - 960-1100 nm , LIDT @ 1030 nm, 200 fs, 100 Hz · >0.4 J/cm² · ø76.2 x 15 mm · 45° · 99.9% · 紫外熔融石英
087-9611HHR-i0960-1100 nm · >0.4 J/cm² · ø76.2 x 15 mm · 0° · 99.9% · 紫外熔融石英
