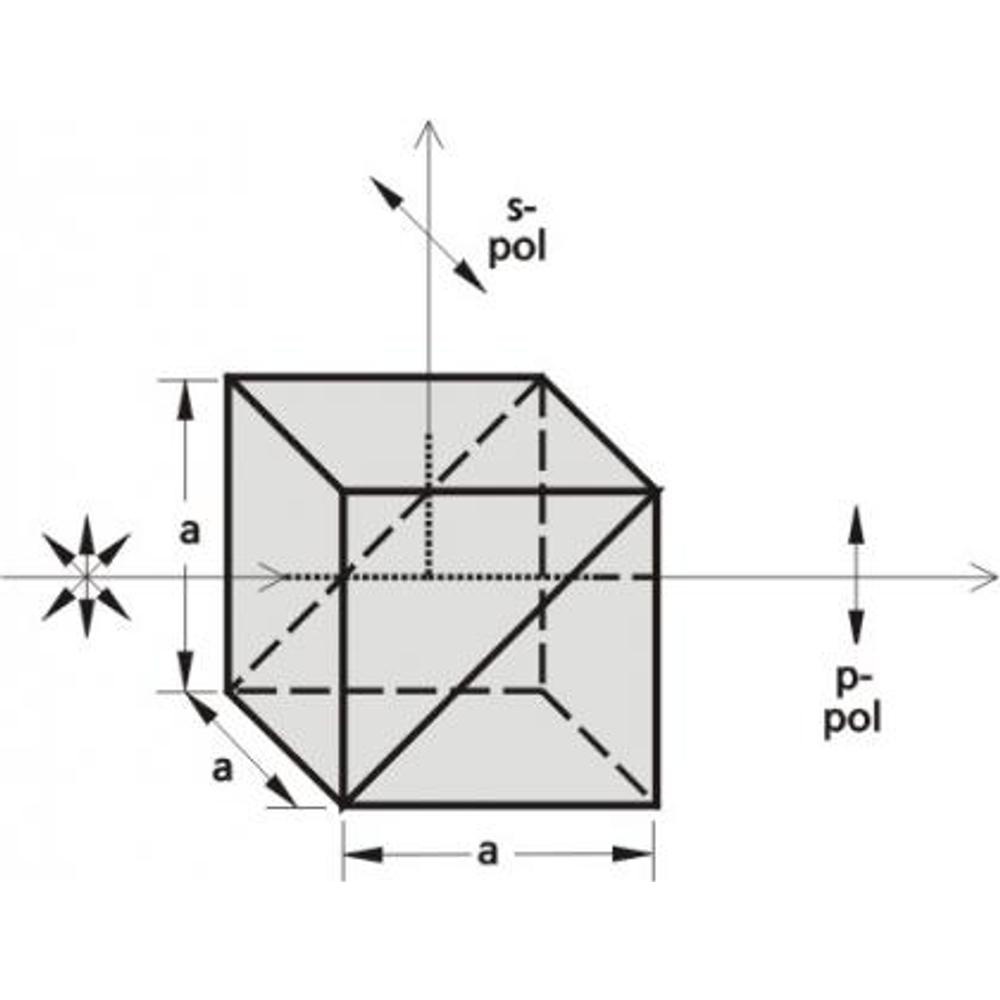

高能量偏振分光立方体

立方棱镜

高能量偏振分光立方体

用于光束分光或偏振分离。请结合工作波长、分光比、入射角和偏振要求选型。

数值及适用条件详见下方规格;特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料紫外熔融石英 (激光线) 或 N-SF2 (宽带), 或 N-SF15 (双波长)
尺寸公差±0.2 mm
消光比>1:500
表面质量20-10 划痕/麻点 (MIL-PRF-13830B)
波前畸变λ / 10 @ 633 nm
有效通光口径>85% 的尺寸
光束偏折<3 角分
反射 s 偏振>99.5%
透射 p 偏振>97% 用于激光线 / >90% 用于宽带
激光损伤阈值>15 J / cm²&ⁿbsp; 10 ns 脉冲在 1064 nm
类型格兰泰勒|格兰-激光|棱镜

规格选型参考

26 项规格

型号参数组合
435-1121532 nm · >6 J/cm² 在 532 nm · 12.7 x 12.7 mm · 无镜框 Cube Polarizing Beamsplitters

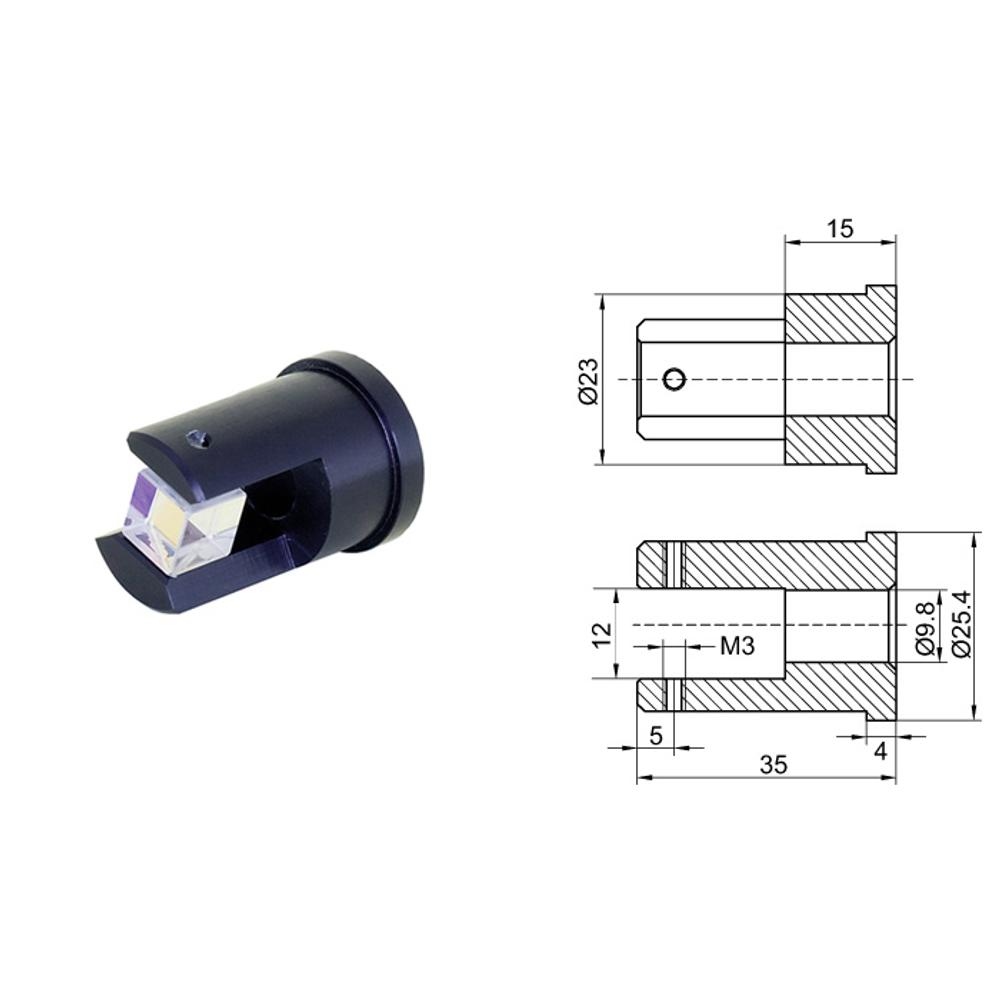

435-1121-M2Ps532 nm · >6 J/cm² 在 532 nm · 12.7 x 12.7 mm · Mounted Cube Polarizing Beamsplitters
435-1122800 nm · >8 J/cm² 在 800 nm · 12.7 x 12.7 mm · 无镜框 Cube Polarizing Beamsplitters
435-1122-M2Ps800 nm · >8 J/cm² 在 800 nm · 12.7 x 12.7 mm · Mounted Cube Polarizing Beamsplitters
435-11231064 nm · >15 J/cm² 在 1064 nm · 12.7 x 12.7 mm · 无镜框 Cube Polarizing Beamsplitters
435-1123-M2Ps1064 nm · >15 J/cm² 在 1064 nm · 12.7 x 12.7 mm · Mounted Cube Polarizing Beamsplitters
435-11241030 nm · >15 J/cm² 在 1030 nm · 12.7 x 12.7 mm · 无镜框 Cube Polarizing Beamsplitters
435-1124-M2Ps1030 nm · >15 J/cm² 在 1030 nm · 12.7 x 12.7 mm · Mounted Cube Polarizing Beamsplitters
435-1124D515+1030 nm · >10 J/cm² 在 1030 nm · 12.7 x 12.7 mm · 无镜框 Cube Polarizing Beamsplitters
435-1124D-M2P515+1030 nm · >10 J/cm² 在 1030 nm · 12.7 x 12.7 mm · Mounted Cube Polarizing Beamsplitters
435-1127355 nm · >3 J/cm² 在 355 nm · 12.7 x 12.7 mm · 无镜框 Cube Polarizing Beamsplitters
435-1127-M2Ps355 nm · >3 J/cm² 在 355 nm · 12.7 x 12.7 mm · Mounted Cube Polarizing Beamsplitters
435-1128343 nm · >3 J/cm² 在 355 nm · 12.7 x 12.7 mm · 无镜框 Cube Polarizing Beamsplitters
435-1128-M2Ps343 nm · >3 J/cm² 在 355 nm · 12.7 x 12.7 mm
435-1129515 nm · >6 J/cm² 在 515 nm · 12.7 x 12.7 mm · 无镜框 Cube Polarizing Beamsplitters
435-1129-M2Ps515 nm · >6 J/cm² 在 515 nm · 12.7 x 12.7 mm · Mounted Cube Polarizing Beamsplitters
435-1222800 nm · >8 J/cm² 在 800 nm · 25.4 x 25.4 mm · 无镜框 Cube Polarizing Beamsplitters
435-1222-M2P800 nm · >8 J/cm² 在 800 nm · 25.4 x 25.4 mm · Mounted Cube Polarizing Beamsplitters
435-12231064 nm · >15 J/cm² 在 1064 nm · 25.4 x 25.4 mm · 无镜框 Cube Polarizing Beamsplitters
435-1223-M2P1064 nm · >15 J/cm² 在 1064 nm · 25.4 x 25.4 mm · Mounted Cube Polarizing Beamsplitters
435-1224D515+1030 nm · >10 J/cm² 在 1030 nm · 25.4 x 25.4 mm · 无镜框 Cube Polarizing Beamsplitters
435-1224D-M2P515+1030 nm · >10 J/cm² 在 1030 nm · 25.4 x 25.4 mm · Mounted Cube Polarizing Beamsplitters
436-1121420-680 nm · >1 J/cm² 在 532 nm · 12.7 x 12.7 mm · 无镜框 Cube Polarizing Beamsplitters
436-1121-M2Ps420-680 nm · >1 J/cm² 在 532 nm · 12.7 x 12.7 mm · Mounted Cube Polarizing Beamsplitters
436-1123700-1080 nm · >2 J/cm² 在 1064 nm · 12.7 x 12.7 mm · 无镜框 Cube Polarizing Beamsplitters
436-1123-M2Ps700-1080 nm · >2 J/cm² 在 1064 nm · 12.7 x 12.7 mm · Mounted Cube Polarizing Beamsplitters
