球面透镜

飞秒系列未镀膜薄透镜

用于激光光束聚焦、准直或成像。请结合工作波长、焦距、口径、基底材料与镀膜要求选择规格。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	紫外熔融石英
表面质量	40-20 划痕／麻点 (MIL-PRF-13830B)
有效通光口径	直径的 90%
直径公差	+0.00, -0.12 mm
厚度公差	±0.2 mm
面形不规则度	λ / 8 @ 633 nm
同心度	3 角分
近轴焦距	±2% @ 800 nm

线型	飞秒系列
类型	薄型

规格选型参考

筛选型号或参数

89 项规格

型号	参数组合

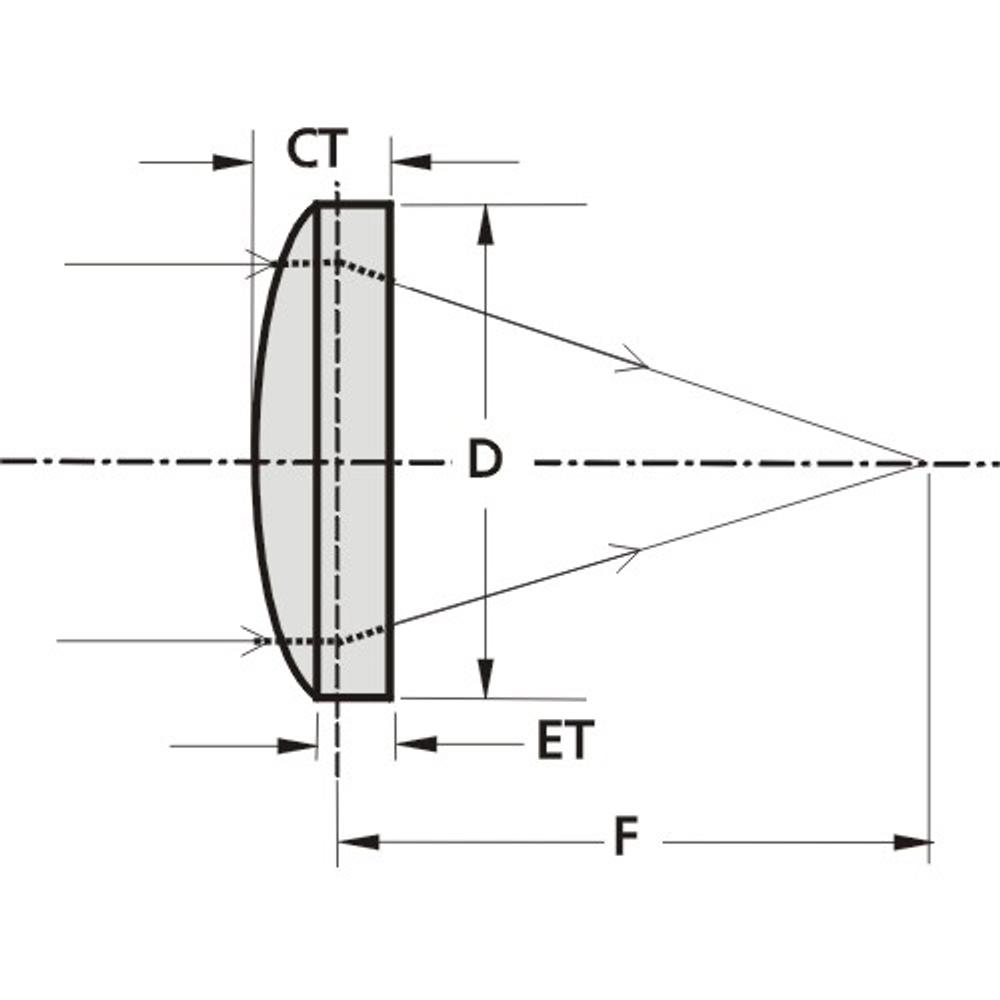

110-1106ET	13.6 mm · 30 mm · 1.0 mm · 2.5 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1106MT	13.6 mm · 30 mm · 1.0 mm · 2.5 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1108ET	18.1 mm · 40 mm · 0.7 mm · 1.8 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1108MT	18.1 mm · 40 mm · 0.7 mm · 1.8 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1109ET	22.7 mm · 50 mm · 1.0 mm · 1.9 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1109MT	22.7 mm · 50 mm · 1.0 mm · 1.9 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1111ET	34.0 mm · 75 mm · 1.2 mm · 1.8 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1111MT	34.0 mm · 75 mm · 1.2 mm · 1.8 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1115ET	45.3 mm · 100 mm · 0.9 mm · 1.5 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1115MT	45.3 mm · 100 mm · 0.9 mm · 1.5 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1117ET	56.7 mm · 125 mm · 1.0 mm · 1.4 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1117MT	56.7 mm · 125 mm · 1.0 mm · 1.4 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1119ET	68.0 mm · 150 mm · 1.2 mm · 1.5 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1119MT	68.0 mm · 150 mm · 1.2 mm · 1.5 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1121ET	79.3 mm · 175 mm · 1.0 mm · 1.2 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1121MT	79.3 mm · 175 mm · 1.0 mm · 1.2 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1123ET	90.7 mm · 200 mm · 1.0 mm · 1.2 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1123MT	90.7 mm · 200 mm · 1.0 mm · 1.2 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1126ET	113.3 mm · 250 mm · 1.0 mm · 1.1 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1126MT	113.3 mm · 250 mm · 1.0 mm · 1.1 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1129ET	136.0 mm · 300 mm · 1.4 mm · 1.5 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1129MT	136.0 mm · 300 mm · 1.0 mm · 1.1 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1133ET	181.3 mm · 400 mm · 1.0 mm · 1.1 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1133MT	181.3 mm · 400 mm · 1.0 mm · 1.1 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1135ET	204.0 mm · 450 mm · 1.0 mm · 1.1 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1135MT	204.0 mm · 450 mm · 1.0 mm · 1.1 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1137ET	226.7 mm · 500 mm · 1.0 mm · 1.1 mm · 薄型平凸 Lenses (ø12.7 mm) · 12.7 mm · pl/cx · 紫外熔融石英
110-1137MT	226.7 mm · 500 mm · 1.0 mm · 1.1 mm · 12.5 mm · pl/cx · 紫外熔融石英
110-1205ET	22.7 mm · 50 mm · 1.0 mm · 4.9 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1209ET	34.0 mm · 75 mm · 0.5 mm · 3.0 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1210ET	36.268 mm · 80 mm · 0.7 mm · 3.0 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1211ET	45.3 mm · 100 mm · 0.7 mm · 2.5 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1216ET	56.7 mm · 125 mm · 0.6 mm · 2.0 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1217ET	68.0 mm · 150 mm · 0.8 mm · 2.0 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1219ET	90.7 mm · 200 mm · 1.1 mm · 2.0 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1221ET	113.3 mm · 250 mm · 1.3 mm · 2.0 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1223ET	136.0 mm · 300 mm · 1.4 mm · 2.0 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1225ET	158.7 mm · 350 mm · 1.5 mm · 2.0 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1227ET	181.3 mm · 400 mm · 1.6 mm · 2.0 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1231ET	204.0 mm · 450 mm · 1.6 mm · 2.0 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1233ET	226.7 mm · 500 mm · 1.6 mm · 2.0 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1240ET	362.7 mm · 800 mm · 1.5 mm · 1.5 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1245ET	453.3 mm · 1000 mm · 1.3 mm · 1.5 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1249ET	544.0 mm · 1200 mm · 1.4 mm · 1.4 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1255ET	680.0 mm · 1500 mm · 1.3 mm · 1.4 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1265ET	906.6 mm · 2000 mm · 1.3 mm · 1.4 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1267ET	1360.1 mm · 3000 mm · 1.3 mm · 1.4 mm · 薄型平凸 Lenses (ø25.4 mm) · 25.4 mm · pl/cx · 紫外熔融石英
110-1505ET	34.0 mm · 75 mm · 2.5 mm · 14.0 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英
110-1509ET	45.3 mm · 100 mm · 2.5 mm · 10.3 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英
110-1511ET	68.0 mm · 150 mm · 2.5 mm · 7.4 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英
110-1515ET	90.7 mm · 200 mm · 2.5 mm · 6.1 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英
110-1519ET	136.0 mm · 300 mm · 2.5 mm · 4.9 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英
110-1523ET	181.3 mm · 400 mm · 2.5 mm · 4.3 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英
110-1527ET	226.7 mm · 500 mm · 2.5 mm · 3.9 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英
110-1545ET	453.3 mm · 1000 mm · 2.5 mm · 3.2 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英
110-1550ET	680.0 mm · 1500 mm · 2.5 mm · 3.0 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英
110-1555ET	906.6 mm · 2000 mm · 2.5 mm · 2.9 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英
110-1566ET	1360.0 mm · 3000 mm · 2.5 mm · 2.7 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英
110-1567ET	2266.6 mm · 5000 mm · 2.5 mm · 2.6 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英
110-1568ET	1813.3 mm · 4000 mm · 2.5 mm · 2.7 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英
110-1570ET	2719.9 mm · 6000 mm · 2.5 mm · 2.6 mm · 薄型平凸 Lenses (ø50.8 mm) · 50.8 mm · pl/cx · 紫外熔融石英

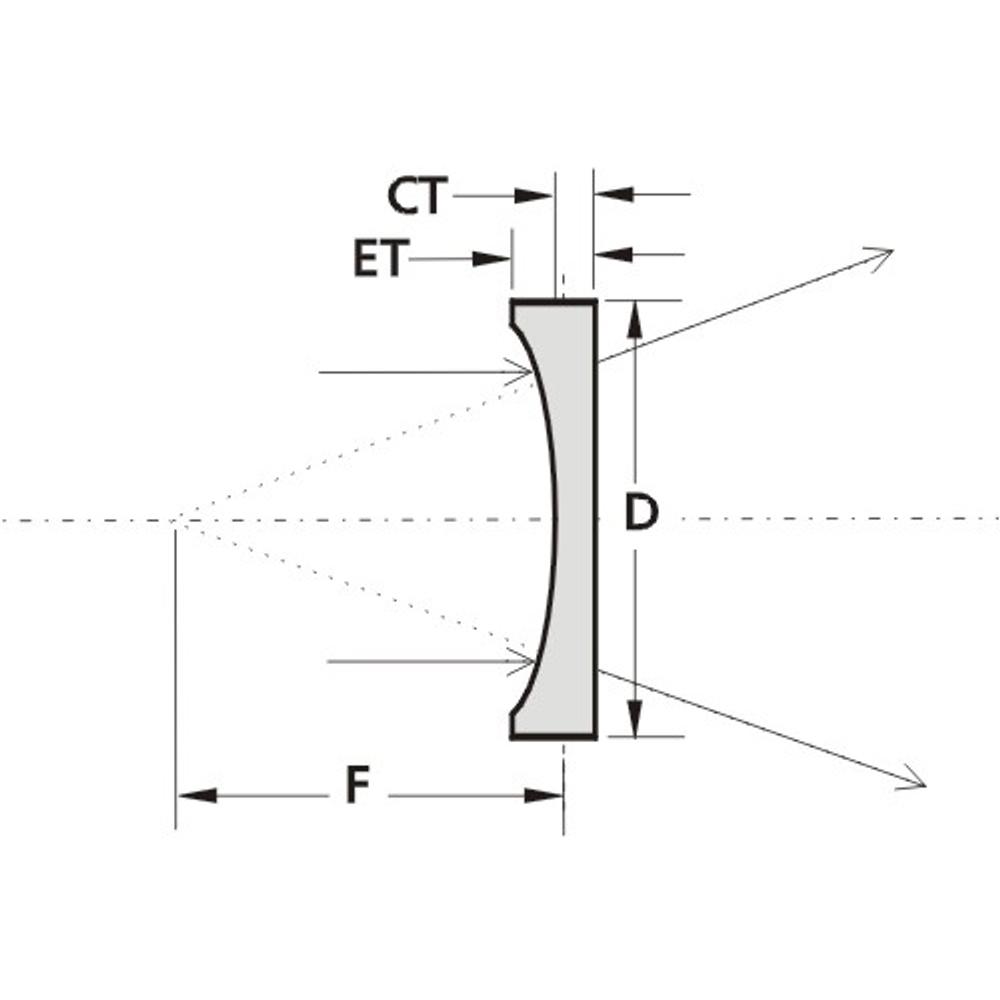

112-1104ET	-9.1 mm · -20 mm · 3.5 mm · 1.0 mm · 薄型平凹 Lenses (ø12.7 mm) · 12.7 mm · pl/cv · 紫外熔融石英
112-1106ET	-13.6 mm · -30 mm · 2.5 mm · 1.0 mm · 薄型平凹 Lenses (ø12.7 mm) · 12.7 mm · pl/cv · 紫外熔融石英
112-1106MT	-13.6 mm · -30 mm · 2.5 mm · 1.0 mm · 12.5 mm · pl/cv · 紫外熔融石英
112-1108ET	-18.1 mm · -40 mm · 2.1 mm · 1.0 mm · 薄型平凹 Lenses (ø12.7 mm) · 12.7 mm · pl/cv · 紫外熔融石英
112-1108MT	-18.1 mm · -40 mm · 2.1 mm · 1.0 mm · 12.5 mm · pl/cv · 紫外熔融石英
112-1109ET	-22.7 mm · -50 mm · 1.9 mm · 1.0 mm · 薄型平凹 Lenses (ø12.7 mm) · 12.7 mm · pl/cv · 紫外熔融石英
112-1109MT	-22.7 mm · -50 mm · 1.9 mm · 1.0 mm · 12.5 mm · pl/cv · 紫外熔融石英
112-1110ET	-27.2 mm · -60 mm · 1.7 mm · 1.0 mm · 薄型平凹 Lenses (ø12.7 mm) · 12.7 mm · pl/cv · 紫外熔融石英
112-1110MT	-27.2 mm · -60 mm · 1.7 mm · 1.0 mm · 12.5 mm · pl/cv · 紫外熔融石英
112-1112ET	-34.0 mm · -75 mm · 1.5 mm · 1.0 mm · 薄型平凹 Lenses (ø12.7 mm) · 12.7 mm · pl/cv · 紫外熔融石英
112-1112MT	-34.0 mm · -75 mm · 1.5 mm · 1.0 mm · 12.5 mm · pl/cv · 紫外熔融石英
112-1113ET	-36.3 mm · -80 mm · 1.5 mm · 1.0 mm · 薄型平凹 Lenses (ø12.7 mm) · 12.7 mm · pl/cv · 紫外熔融石英
112-1113MT	-36.3 mm · -80 mm · 1.5 mm · 1.0 mm · 12.5 mm · pl/cv · 紫外熔融石英
112-1115ET	-45.3 mm · -100 mm · 1.4 mm · 1.0 mm · 薄型平凹 Lenses (ø12.7 mm) · 12.7 mm · pl/cv · 紫外熔融石英
112-1115MT	-45.3 mm · -100 mm · 1.4 mm · 1.0 mm · 12.5 mm · pl/cv · 紫外熔融石英
112-1117ET	-56.7 mm · -125 mm · 1.3 mm · 1.0 mm · 薄型平凹 Lenses (ø12.7 mm) · 12.7 mm · pl/cv · 紫外熔融石英
112-1117MT	-56.7 mm · -125 mm · 1.3 mm · 1.0 mm · 12.5 mm · pl/cv · 紫外熔融石英
112-1119ET	-68.0 mm · -150 mm · 1.2 mm · 1.0 mm · 薄型平凹 Lenses (ø12.7 mm) · 12.7 mm · pl/cv · 紫外熔融石英
112-1119MT	-68.0 mm · -150 mm · 1.2 mm · 1.0 mm · 12.5 mm · pl/cv · 紫外熔融石英
112-1205ET	-22.7 mm · -50 mm · 5.4 mm · 1.5 mm · 薄型平凹 Lenses (ø25.4 mm) · 25.4 mm · pl/cv · 紫外熔融石英
112-1209ET	-34.0 mm · -75 mm · 4.0 mm · 1.5 mm · 薄型平凹 Lenses (ø25.4 mm) · 25.4 mm · pl/cv · 紫外熔融石英
112-1211ET	-45.4 mm · -100 mm · 3.3 mm · 1.5 mm · 薄型平凹 Lenses (ø25.4 mm) · 25.4 mm · pl/cv · 紫外熔融石英
112-1215ET	-56.7 mm · -125 mm · 3.0 mm · 1.5 mm · 薄型平凹 Lenses (ø25.4 mm) · 25.4 mm · pl/cv · 紫外熔融石英
112-1217ET	-68.0 mm · -150 mm · 2.7 mm · 1.5 mm · 薄型平凹 Lenses (ø25.4 mm) · 25.4 mm · pl/cv · 紫外熔融石英
112-1219ET	-90.7 mm · -200 mm · 2.4 mm · 1.5 mm · 薄型平凹 Lenses (ø25.4 mm) · 25.4 mm · pl/cv · 紫外熔融石英
112-1221ET	-113.3 mm · -250 mm · 2.3 mm · 1.5 mm · 薄型平凹 Lenses (ø25.4 mm) · 25.4 mm · pl/cv · 紫外熔融石英
112-1223ET	-136.0 mm · -300 mm · 2.1 mm · 1.5 mm · 薄型平凹 Lenses (ø25.4 mm) · 25.4 mm · pl/cv · 紫外熔融石英
112-1233ET	-226.7 mm · -500 mm · 1.9 mm · 1.5 mm · 薄型平凹 Lenses (ø25.4 mm) · 25.4 mm · pl/cv · 紫外熔融石英
