飞秒系列低群延迟色散超快反射镜

用于激光光路反射或谐振腔构建。请结合反射波段、入射角、偏振态与面形精度选择规格。

查看技术规格 ↓下载参数表 ↓

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料紫外级熔融石英或 BK7 玻璃
S1 面形精度λ / 10 在 633 nm
S1 表面质量20-10 划痕／麻点 (MIL-PRF-13830B)
S2 表面质量通用级抛光
直径公差+0.00 mm-0.12 mm
厚度公差±0.25
楔角<3 角分
倒角0.3 mm 在 45° 典型值
工艺电子束蒸发多层介质膜或离子束溅射膜
附着力与耐久性每 MIL-C-675A. 不溶于实验室常用溶剂
有效通光口径优于中心 85% 的直径

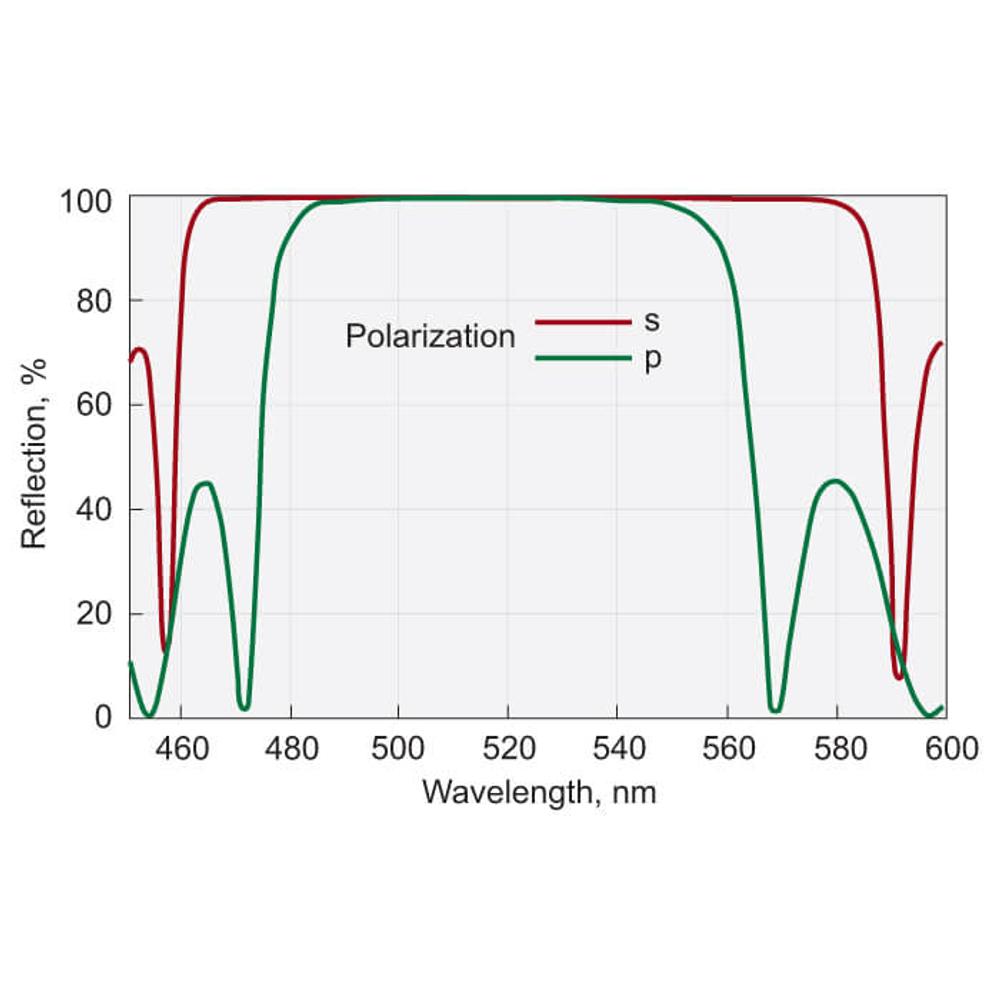

镀膜硬膜介质膜高反射 R>99.5%
按平均偏振态设计R=(Rs+Rp) / 2
激光损伤阈值>100 mJ / cm², 50 fs, 50 Hz, 800 nm 典型值
镀膜面面形精度λ / 10 在 633 nm 在整个范围内有效通光口径
入射角0 或 45±3 度
线型飞秒系列

规格选型参考

23 项规格

型号参数组合
031-0400-i0ø12.7 x 3 mm · 380-420 nm · 99.7% · BK7 · 0°
031-0800-i0ø12.7 x 3 mm · 760-840 nm · 99.7% · BK7 · 0°
031-0800T6ø12.7 x 6 mm · 760-840 nm · 99.5% · BK7 · 45°
031-1030ø12.7 x 3 mm · 1000-1060 nm · 99.5% · BK7 · 45°
037-0400-i0380-420 nm · 0° · 76.2 mm · Ti:Sa 2H · 12.7 mm · 99.8%
037-0515ø76.2 x 12.7 mm · 500-530 nm · 99.5% · BK7 · 45°
037-0515-i0ø76.2 x 12.7 mm · 500-530 nm · 99.7% · BK7 · 0°
037-1030ø76.2 x 12.7 mm · 1000-1060 nm · 99.5% · BK7 · 45°
037-1030-i0ø76.2 x 12.7 mm · 1000-1060 nm · 99.7% · BK7 · 0°
041-0400ø12.7 x 3 mm · 380-420 nm · 99.5% · 紫外熔融石英 · 45°
041-0515T6-i0ø12.7 x 6 mm · 500-530 nm · 99.7% · 紫外熔融石英 · 0°
041-0515T6HHRø12.7 x 6 mm · 500-530 nm · 99.9% · 紫外熔融石英 · 45°
041-0515T6HHR-i0ø12.7 x 6 mm · 500-530 nm · 99.9% · 紫外熔融石英 · 0°
041-0800T6HHR-i0ø12.7 x 6 mm · 760-840 nm · 99.9% · 紫外熔融石英 · 0°
042-0515HHRø25.4 x 6 mm · 500-530 nm · 99.9% · 紫外熔融石英 · 45°
042-0515HHR-i0ø25.4 x 6 mm · 500-530 nm · 99.9% · 紫外熔融石英 · 0°
042-1030ø25.4 x 6 mm · 1000-1060 nm · 99.5% · 紫外熔融石英 · 45°
042-1030HHRø25.4 x 6 mm · 1000-1060 nm · 99.9% · 紫外熔融石英 · 45°
045-0515T12HHRø50.8 x 12 mm · 500-530 nm · 99.9% · 紫外熔融石英 · 45°
045-0515T12HHR-i0ø50.8 x 12 mm · 500-530 nm · 99.9% · 紫外熔融石英 · 0°
045-1030-i0ø50.8 x 8 mm · 1000-1060 nm · 99.7% · 紫外熔融石英 · 0°
047-0266-i0ø76.2 x 12.7 mm · 257-275 nm · 99.0% · 紫外熔融石英 · 0°
047-0515-i0ø76.2 x 12.7 mm · 500-530 nm · 99.7% · 紫外熔融石英 · 0°
