球面反射镜

800 nm 飞秒系列激光腔后镜

用于激光光路反射或谐振腔构建。请结合反射波段、入射角、偏振态与面形精度选择规格。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	紫外级熔融石英或 BK7 玻璃
S1 面形不规则度	λ / 10 在 633 nm
S1 表面质量	20-10 划痕／麻点 (MIL-PRF-13830B)
S2 表面质量	通用级抛光
直径公差	+0.00 mm-0.12 mm
厚度公差	±0.25
倒角	0.3 mm 在 45° 典型值

工艺	电子束多层膜介质膜
附着力与耐久性	每 MIL-C-675A. 不溶于实验室常用溶剂
有效通光口径	优于中心 85% 的直径
入射角	0-8° (法线)

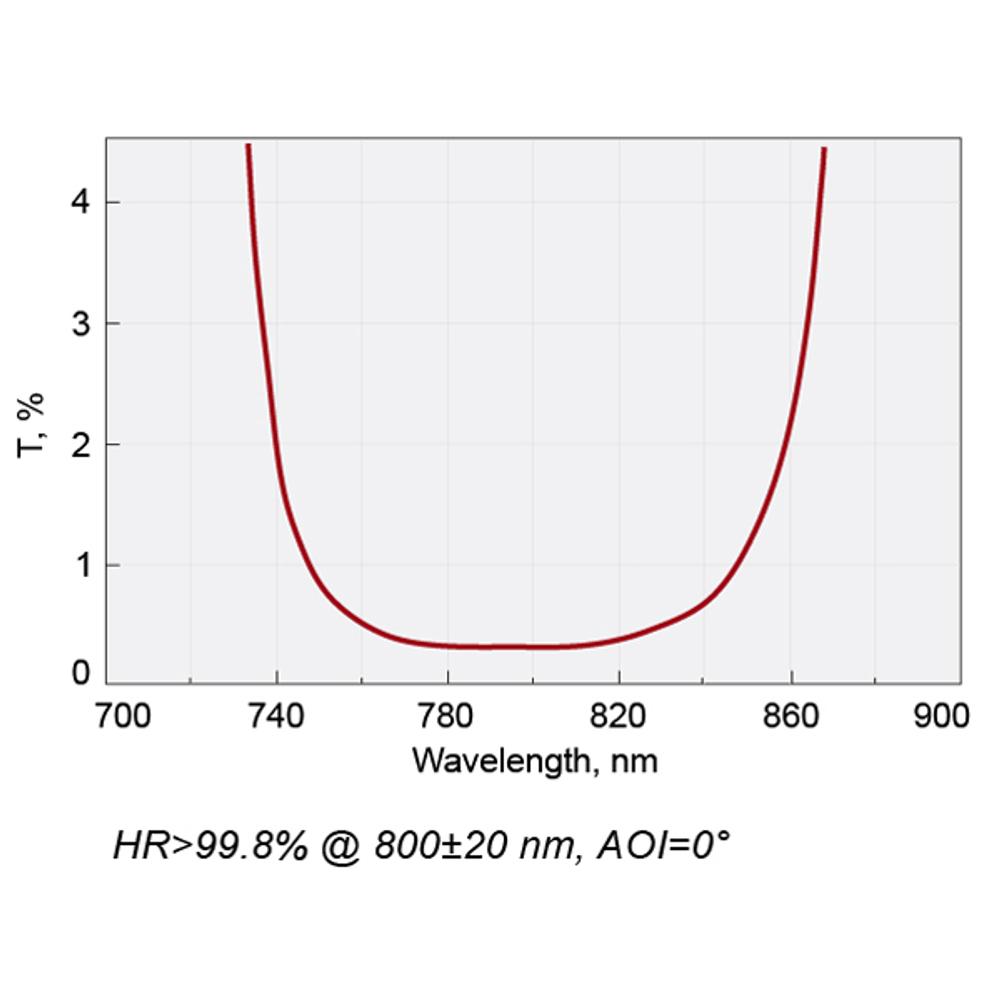

镀膜	硬膜介质膜高反射 R>99.7%
激光损伤阈值	>100 mJ / cm², 50 fs 脉冲, 800 nm 典型值

线型	飞秒系列

规格选型参考

筛选型号或参数

68 项规格

型号	参数组合
062-8005	-50 mm · ø25.4 x 6mm · BK7 · 平凹 · 800±30 nm
062-8010	-100 mm · ø25.4 x 6mm · BK7 · 平凹 · BK7 Rear 反射镜在 800 nm · 800±30 nm
062-8015	-150 mm · ø25.4 x 6mm · BK7 · 平凹 · 800±30 nm
062-8020	-200 mm · ø25.4 x 6mm · BK7 · 平凹 · 800±30 nm
062-8025	-250 mm · ø25.4 x 6mm · BK7 · 平凹 · BK7 Rear 反射镜在 800 nm · 800±30 nm
062-8050	-500 mm · ø25.4 x 6mm · BK7 · 平凹 · BK7 Rear 反射镜在 800 nm · 800±30 nm
062-8100	-1000 mm · ø25.4 x 6mm · BK7 · 平凹 · BK7 Rear 反射镜在 800 nm · 800±30 nm
062-8200	-2000 mm · ø25.4 x 6mm · BK7 · 平凹 · BK7 Rear 反射镜在 800 nm · 800±30 nm
062-8250	-2500 mm · ø25.4 x 6mm · BK7 · 平凹 · BK7 Rear 反射镜在 800 nm · 800±30 nm
062-8400	-4000 mm · ø25.4 x 6mm · BK7 · 平凹 · BK7 Rear 反射镜在 800 nm · 800±30 nm
062-8500	-5000 mm · ø25.4 x 6mm · BK7 · 平凹 · 800±30 nm
062-9010	100 mm · ø25.4 x 6mm · BK7 · 平凸 · BK7 Rear 反射镜在 800 nm · 800±30 nm
062-9020	200 mm · ø25.4 x 6mm · BK7 · 平凸 · BK7 Rear 反射镜在 800 nm · 800±30 nm
062-9050	500 mm · ø25.4 x 6mm · BK7 · 平凸 · BK7 Rear 反射镜在 800 nm · 800±30 nm
062-9100	1000 mm · ø25.4 x 6mm · BK7 · 平凸 · BK7 Rear 反射镜在 800 nm · 800±30 nm
062-9200	2000 mm · ø25.4 x 6mm · BK7 · 平凸 · BK7 Rear 反射镜在 800 nm · 800±30 nm
062-9400	4000 mm · ø25.4 x 6mm · BK7 · 平凸 · BK7 Rear 反射镜在 800 nm · 800±30 nm
065-8005	-50 mm · ø50.8 x 10 mm · BK7 · 平凹 · 800±30 nm
065-8010	-100 mm · ø50.8 x 10 mm · BK7 · 平凹 · 800±30 nm
065-8015	-150 mm · ø50.8 x 10 mm · BK7 · 平凹 · 800±30 nm
065-8020	-200 mm · ø50.8 x 10 mm · BK7 · 平凹 · 800±30 nm
065-8025	-250 mm · ø50.8 x 10 mm · BK7 · 平凹 · 800±30 nm
065-8050	-500 mm · ø50.8 x 10 mm · BK7 · 平凹 · 800±30 nm
065-8100	-1000 mm · ø50.8 x 10 mm · BK7 · 平凹 · BK7 Rear 反射镜在 800 nm · 800±30 nm
065-8200	-2000 mm · ø50.8 x 10 mm · BK7 · 平凹 · BK7 Rear 反射镜在 800 nm · 800±30 nm
065-8250	-2500 mm · ø50.8 x 10 mm · BK7 · 平凹 · BK7 Rear 反射镜在 800 nm · 800±30 nm
065-8400	-4000 mm · ø50.8 x 10 mm · BK7 · 平凹 · 800±30 nm
065-8500	-5000 mm · ø50.8 x 10 mm · BK7 · 平凹 · BK7 Rear 反射镜在 800 nm · 800±30 nm
065-9010	100 mm · ø50.8 x 10 mm · BK7 · 平凸 · BK7 Rear 反射镜在 800 nm · 800±30 nm
065-9020	200 mm · ø50.8 x 10 mm · BK7 · 平凸 · BK7 Rear 反射镜在 800 nm · 800±30 nm
065-9050	500 mm · ø50.8 x 10 mm · BK7 · 平凸 · 800±30 nm
065-9100	1000 mm · ø50.8 x 10 mm · BK7 · 平凸 · BK7 Rear 反射镜在 800 nm · 800±30 nm
065-9200	2000 mm · ø50.8 x 10 mm · BK7 · 平凸 · BK7 Rear 反射镜在 800 nm · 800±30 nm
065-9400	4000 mm · ø50.8 x 10 mm · BK7 · 平凸 · BK7 Rear 反射镜在 800 nm · 800±30 nm
082-8005	-50 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凹 · 800±30 nm
082-8010	-100 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-8015	-150 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-8020	-200 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-8025	-250 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-8050	-500 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-8100	-1000 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-8200	-2000 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-8250	-2500 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-8400	-4000 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-8500	-5000 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-9010	100 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凸 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-9020	200 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凸 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-9050	500 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凸 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-9100	1000 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凸 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-9200	2000 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凸 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
082-9400	4000 mm · ø25.4 x 6 mm · 紫外熔融石英 · 平凸 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
085-8005	-50 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凹 · 800±30 nm
085-8010	-100 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凹 · 800±30 nm
085-8015	-150 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
085-8020	-200 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凹 · 800±30 nm
085-8025	-250 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凹 · 800±30 nm
085-8050	-500 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
085-8100	-1000 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
085-8200	-2000 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
085-8250	-2500 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凹 · 800±30 nm
085-8400	-4000 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凹 · 800±30 nm
085-8500	-5000 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凹 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
085-9010	100 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凸 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
085-9020	200 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凸 · 800±30 nm
085-9050	500 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凸 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
085-9100	1000 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凸 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
085-9200	2000 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凸 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
085-9400	4000 mm · ø50.8 x 10 mm · 紫外熔融石英 · 平凸 · 紫外熔融石英 Rear 反射镜在 800 nm · 800±30 nm
