1030 nm 飞秒系列激光腔后镜

用于激光光路反射或谐振腔构建。请结合反射波段、入射角、偏振态与面形精度选择规格。

查看技术规格 ↓下载参数表 ↓

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料紫外级熔融石英或 BK7 玻璃
S1 面形不规则度λ / 10 在 633 nm
S1 表面质量20-10 划痕／麻点 (MIL-PRF-13830B)
S2 表面质量通用级抛光
直径公差+0.00 mm-0.12 mm
厚度公差±0.25
倒角0.3 mm 在 45° 典型值
工艺电子束多层膜介质膜
附着力与耐久性每 MIL-C-675A. 不溶于实验室常用溶剂
有效通光口径优于中心 85% 的直径
入射角0-8° (法线)

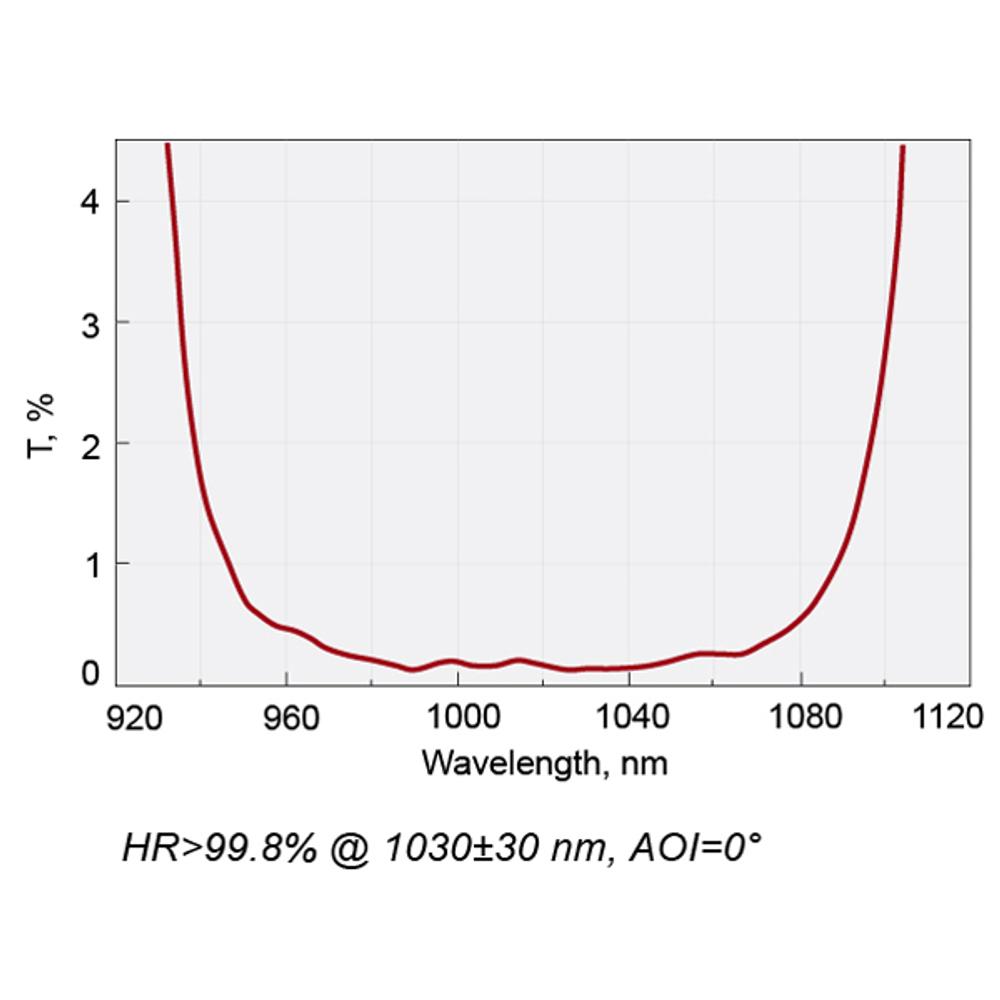

镀膜硬膜介质膜高反射 R>99.8%
激光损伤阈值>100 mJ / cm², 50 fs 脉冲, 800 nm 典型值
线型飞秒系列

规格选型参考

69 项规格

型号参数组合
012-8005-50 mm · 平凹 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-8010-100 mm · 平凹 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-8015-150 mm · 平凹 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-8020-200 mm · 平凹 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-8025-250 mm · 平凹 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-8050-500 mm · 平凹 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-8100-1000 mm · 平凹 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-8200-2000 mm · 平凹 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-8250-2500 mm · 平凹 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-8400-4000 mm · 平凹 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-8500-5000 mm · 平凹 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-9010100 mm · 平凸 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-9020200 mm · 平凸 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-9050500 mm · 平凸 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-91001000 mm · 平凸 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-92002000 mm · 平凸 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
012-94004000 mm · 平凸 · BK7 · ø25.4 x 6 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
015-8005-50 mm · 平凹 · BK7 · ø50.8 x 10 mm · 1030±30 nm
015-8010-100 mm · 平凹 · BK7 · ø50.8 x 10 mm · 1030±30 nm
015-8015-150 mm · 平凹 · BK7 · ø50.8 x 10 mm · 1030±30 nm
015-8020-200 mm · 平凹 · BK7 · ø50.8 x 10 mm · 1030±30 nm
015-8025-250 mm · 平凹 · BK7 · ø50.8 x 10 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
015-8050-500 mm · 平凹 · BK7 · ø50.8 x 10 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
015-8100-1000 mm · 平凹 · BK7 · ø50.8 x 10 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
015-8200-2000 mm · 平凹 · BK7 · ø50.8 x 10 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
015-8250-2500 mm · 平凹 · BK7 · ø50.8 x 10 mm · 1030±30 nm
015-8400-4000 mm · 平凹 · BK7 · ø50.8 x 10 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
015-8500-5000 mm · 平凹 · BK7 · ø50.8 x 10 mm · 1030±30 nm
015-9010100 mm · 平凸 · BK7 · ø50.8 x 10 mm · 1030±30 nm
015-9020200 mm · 平凸 · BK7 · ø50.8 x 10 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
015-9050500 mm · 平凸 · BK7 · ø50.8 x 10 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
015-91001000 mm · 平凸 · BK7 · ø50.8 x 10 mm · BK7 Rear 反射镜在 1030 nm · 1030±30 nm
015-92002000 mm · 平凸 · BK7 · ø50.8 x 10 mm · 1030±30 nm
015-94004000 mm · 平凸 · BK7 · ø50.8 x 10 mm · 1030±30 nm
022-8005-50 mm · 平凹 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-8010-100 mm · 平凹 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-8015-150 mm · 平凹 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-8020-200 mm · 平凹 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-8025-250 mm · 平凹 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-8050-500 mm · 平凹 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-8100-1000 mm · 平凹 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-8200-2000 mm · 平凹 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-8250-2500 mm · 平凹 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-8400-4000 mm · 平凹 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-8500-5000 mm · 平凹 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-9010100 mm · 平凸 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-9020200 mm · 平凸 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-9050500 mm · 平凸 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-91001000 mm · 平凸 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-92002000 mm · 平凸 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
022-94004000 mm · 平凸 · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
025-8005-50 mm · 平凹 · 紫外熔融石英 · ø50.8 x 10 mm · 1030±30 nm
025-8010-100 mm · 平凹 · 紫外熔融石英 · ø50.8 x 10 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
025-8015-150 mm · 平凹 · 紫外熔融石英 · ø50.8 x 10 mm · 1030±30 nm
025-8020-200 mm · 平凹 · 紫外熔融石英 · ø50.8 x 10 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
025-8025-250 mm · 平凹 · 紫外熔融石英 · ø50.8 x 10 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
025-8050-500 mm · 平凹 · 紫外熔融石英 · ø50.8 x 10 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
025-8100-1000 mm · 平凹 · 紫外熔融石英 · ø50.8 x 10 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
025-8200-2000 mm · 平凹 · 紫外熔融石英 · ø50.8 x 10 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
025-8250-2500 mm · 平凹 · 紫外熔融石英 · ø50.8 x 10 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
025-8400-4000 mm · 平凹 · 紫外熔融石英 · ø50.8 x 10 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
025-8500-5000 mm · 平凹 · 紫外熔融石英 · ø50.8 x 10 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
025-9010100 mm · 平凸 · 紫外熔融石英 · ø50.8 x 10 mm · 1030±30 nm
025-9020200 mm · 平凸 · 紫外熔融石英 · ø50.8 x 10 mm · 1030±30 nm
025-9050500 mm · 平凸 · 紫外熔融石英 · ø50.8 x 10 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
025-91001000 mm · 平凸 · 紫外熔融石英 · ø50.8 x 10 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
025-92002000 mm · 平凸 · 紫外熔融石英 · ø50.8 x 10 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
025-94004000 mm · 平凸 · 紫外熔融石英 · ø50.8 x 10 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
042-1030-i0∞ · Plano-plano · 紫外熔融石英 · ø25.4 x 6 mm · 紫外熔融石英 Rear 反射镜在 1030 nm · 1030±30 nm
