飞秒系列高透射率激光谐波分离镜

利用不同波长的反射与透射特性实现光谱分离。选型需匹配工作波长、入射角与偏振态。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	紫外级熔融石英
S1 面形精度	λ / 10 典型值在 633 nm
S1 表面质量	20-10 划痕／麻点 (MIL-PRF-13830B)
S2 面形精度	λ / 10 典型值在 633 nm
S2 表面质量	20-10 划痕／麻点 (MIL-PRF-13830B)
直径公差	+0.00 mm-0.12 mm
厚度公差	±0.25 mm
平行度	<30 角秒
倒角	0.3 mm 在 45° 典型值

工艺	离子束溅射
附着力与耐久性	每 MIL-C-675A. 不溶于实验室常用溶剂
有效通光口径	优于中心 85% 的直径
镀膜面面形精度	λ / 8 在 633 nm 在整个范围内 80% 的直径
透射波前畸变 (TWD)	λ / 10 在整个范围内有效通光口径
背面减反射镀膜	AOI 45°, R<0.5%, (s+p) / 2 / AOI 0°, R<0.1%
激光损伤阈值	> 0.3 J / cm², 200 fs, 100 Hz, 343 nm, p 偏振 >0.7 J / cm², 10 ps, 50 kHz, 343 nm, p 偏振

线型	飞秒系列

规格选型参考

筛选型号或参数

30 项规格

型号	参数组合
041-2530PHT	R>99.0%@257 nm · T>98%@515 nm + T>98%@1030 nm · ø12.7 mm · 3 mm · 0° · 紫外熔融石英
041-2535PHT	R>99.0%@257 nm · T>98%@515 nm + T>98%@1030 nm · ø12.7 mm · 3 mm · 45° · 紫外熔融石英
041-3530PHT	R>99.5%@343 nm · T>98%@515 nm + T>99%@1030 nm · ø12.7 mm · 3 mm · 0° · 紫外熔融石英
041-3535PHT	R>99.5%@343 nm · T>98%@515 nm + T>99%@1030 nm · ø12.7 mm · 3 mm · 45° · 紫外熔融石英
041-5130HT	R>99.9%@500-530 nm · T>99%@1000-1060 nm · ø12.7 mm · 3 mm · 0° · 紫外熔融石英
041-5135HT	R>99.9%@505-525 nm · T>99%@1010-1050 nm · ø12.7 mm · 3 mm · 45° · 紫外熔融石英
041-6510HT	R>99.9%@1015-1045 nm · T>98%@510-520 nm · ø12.7 mm · 3 mm · 0° · 紫外熔融石英
041-6515HT	R>99.9%@1015-1045 nm · T>98%@510-520 nm · ø12.7 mm · 3 mm · 45° · 紫外熔融石英
042-0840HT	R>99.9%@760-840 nm · Tave>95%@380-420 nm · ø25.4 mm · 3 mm · 0° · 紫外熔融石英
042-0845HT	R>99.9%@760-840 nm · Tave>95%@380-420 nm · ø25.4 mm · 3 mm · 45° · 紫外熔融石英
042-2530PHT	R>99.0%@257 nm · T>98%@515 nm + T>98%@1030 nm · ø25.4 mm · 6 mm · 0° · 紫外熔融石英
042-2535PHT	R>99.0%@257 nm · T>98%@515 nm + T>98%@1030 nm · ø25.4 mm · 6 mm · 45° · 紫外熔融石英

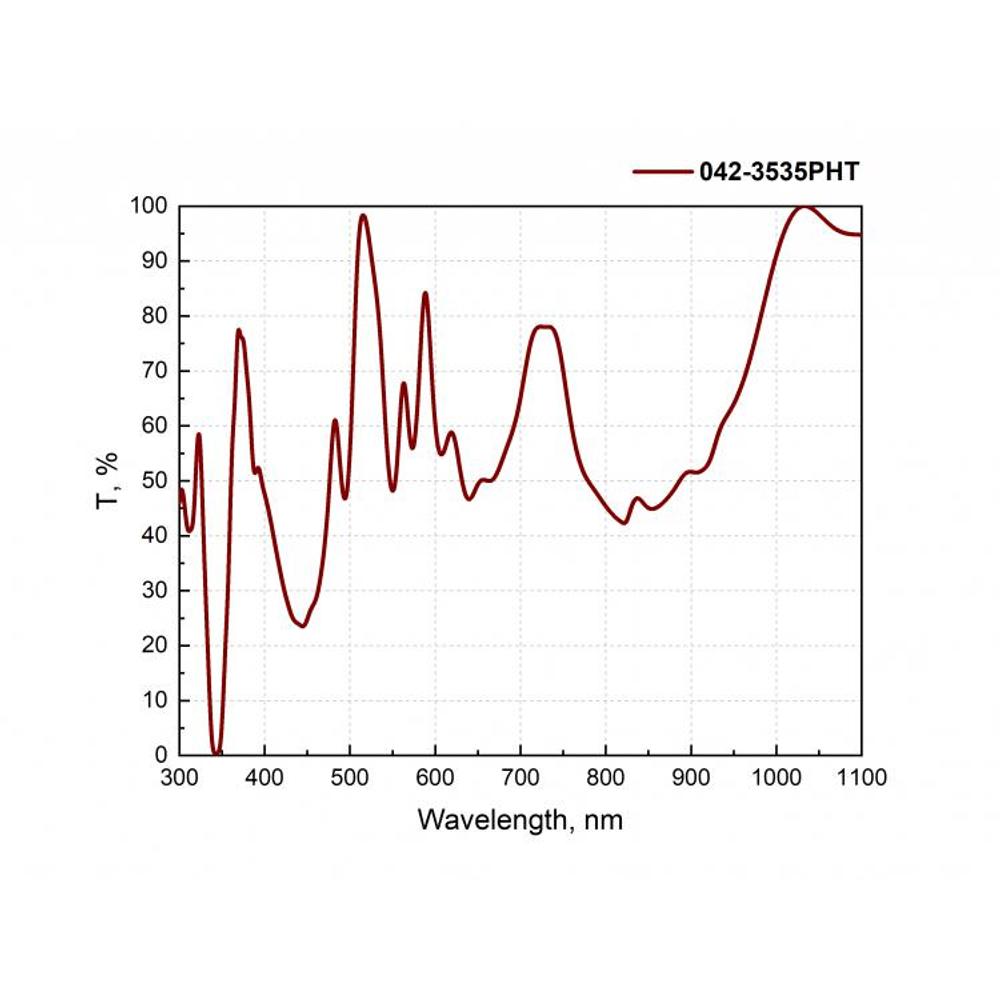

042-3530PHT	R>99.5%@343 nm · T>98%@515 nm + T>99%@1030 nm · ø25.4 mm · 6 mm · 0° · 紫外熔融石英
042-3535PHT	R>99.5%@343 nm · T>98%@515 nm + T>99%@1030 nm · ø25.4 mm · 6 mm · 45° · 紫外熔融石英
042-4800HT	R>99.9%@380-420 nm · T>99%@720-880 nm · ø25.4 mm · 3 mm · 0° · 紫外熔融石英
042-4805HT	R>99.9%@380-420 nm · T>99%@720-880 nm · ø25.4 mm · 3 mm · 45° · 紫外熔融石英
042-5130HT	R>99.9%@500-530 nm · T>99%@1000-1060 nm · ø25.4 mm · 3 mm · 0° · 紫外熔融石英
042-5135HT	R>99.9%@505-525 nm · T>99%@1010-1050 nm · ø25.4 mm · 3 mm · 45° · 紫外熔融石英
042-6510HT	R>99.9%@1015-1045 nm · T>98%@510-520 nm · ø25.4 mm · 3 mm · 0° · 紫外熔融石英
042-6515HT	R>99.9%@1015-1045 nm · T>98%@510-520 nm · ø25.4 mm · 3 mm · 45° · 紫外熔融石英
045-0840HT	R>99.9%@760-840 nm · Tave>95%@380-420 nm · ø50.8 mm · 8 mm · 0° · 紫外熔融石英
045-0845HT	R>99.9%@760-840 nm · Tave>95%@380-420 nm · ø50.8 mm · 8 mm · 45° · 紫外熔融石英
045-2530PHT	R>99.0%@257 nm · T>98%@515 nm + T>98%@1030 nm · ø50.8 mm · 8 mm · 0° · 紫外熔融石英
045-2535PHT	R>99.0%@257 nm · T>98%@515 nm + T>98%@1030 nm · ø50.8 mm · 8 mm · 45° · 紫外熔融石英
045-4800HT	R>99.9%@380-420 nm · T>99%@720-880 nm · ø50.8 mm · 8 mm · 0° · 紫外熔融石英
045-4805HT	R>99.9%@380-420 nm · T>99%@720-880 nm · ø50.8 mm · 8 mm · 45° · 紫外熔融石英
045-5130HT	R>99.9%@500-530 nm · T>99%@1000-1060 nm · ø50.8 mm · 8 mm · 0° · 紫外熔融石英
045-5135HT	R>99.9%@505-525 nm · T>99%@1010-1050 nm · ø50.8 mm · 8 mm · 45° · 紫外熔融石英
045-6510HT	R>99.9%@1015-1045 nm · T>98%@510-520 nm · ø50.8 mm · 8 mm · 0° · 紫外熔融石英
045-6515HT	R>99.9%@1015-1045 nm · T>98%@510-520 nm · ø50.8 mm · 8 mm · 45° · 紫外熔融石英
