技术规格
| 材料 | 紫外级熔融石英或 BK7 玻璃 |
|---|---|
| S1 面形精度 | λ / 10 典型值在 633 nm |
| S1 表面质量 | 20-10 划痕／麻点 (MIL-PRF-13830B) |
| S2 面形精度 | λ / 10 典型值在 633 nm |
| S2 表面质量 | 20-10 划痕／麻点 (MIL-PRF-13830B) |
| 直径公差 | +0.00 / -0.12 mm |
| 厚度公差 | ±0.25 mm |
| 平行度 | 30 角秒 |
| 倒角 | 0.3 mm 在 45° 典型值 |
| 工艺 | 电子束多层膜介质膜 |
|---|---|
| 附着力与耐久性 | 每 MIL-C-675A. 不溶于实验室常用溶剂 |
| 有效通光口径 | 优于中心 85% 的直径 |
| 激光损伤阈值: / BK7 / 紫外熔融石英 | > 2 J / cm², 8 ns 脉冲, 1064 nm / > 5 J / cm², 8 ns 脉冲, 1064 nm |
| 镀膜面面形精度 | λ / 10 在 633 nm 在整个范围内 85% 的直径可提供 |
| 透射波前畸变 (TWD) | λ / 10 在整个范围内有效通光口径 |
| 背面减反射镀膜 | R<0.5% |
| 镀膜 | 介质膜 |
|---|
规格选型参考
12 项规格
| 型号 | 参数组合 |
|---|---|

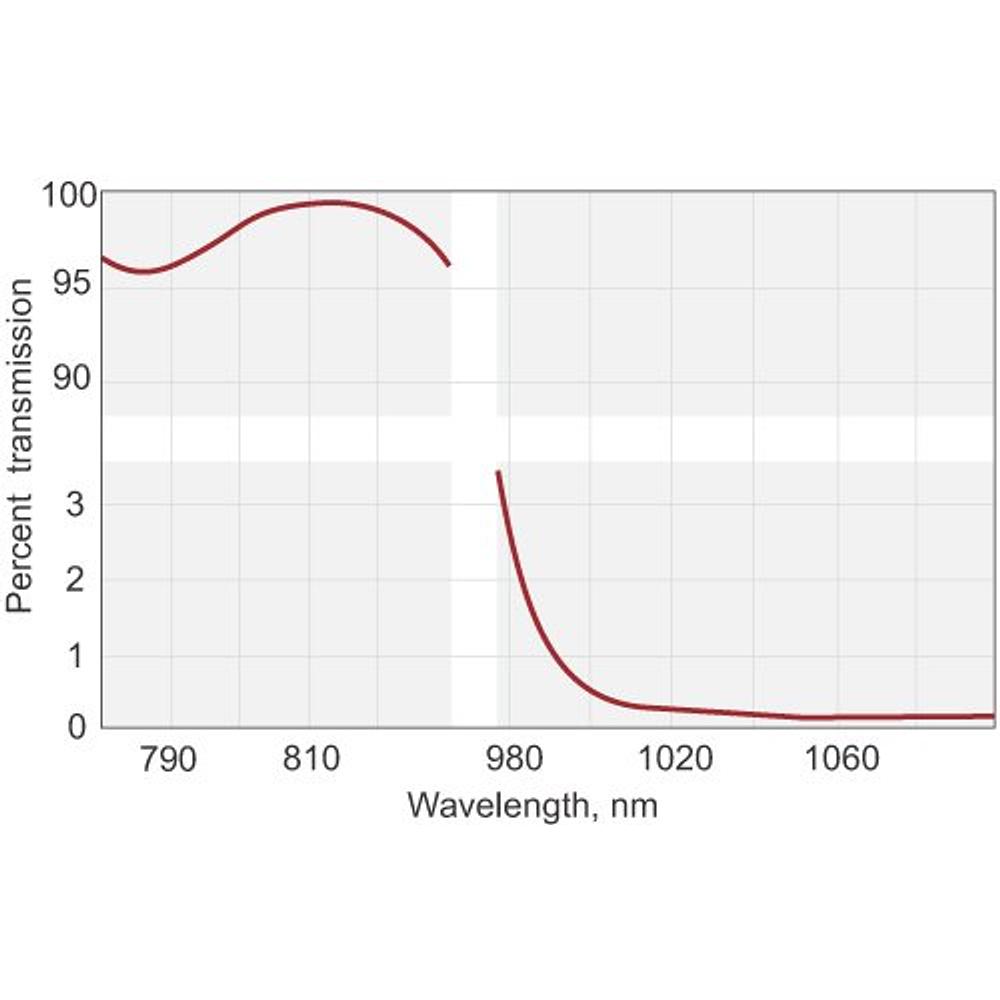

| 031-6800 | R>99.5%@1064nm · T>95%@808nm · BK7 · ø12,7 mm · 3 mm · 0° |
| 031-6805 | R>99.5%@1064nm · T>95%@808nm · BK7 · ø12,7 mm · 3 mm · 45° |
| 032-6800 | R>99.5%@1064nm · T>95%@808nm · BK7 · ø25,4 mm · 6 mm · 0° |
| 032-6805 | R>99.5%@1064nm · T>95%@808nm · BK7 · ø25,4 mm · 6 mm · 45° |
| 041-6105 | R>99.5%@633nm · T>95%@1064nm · BK7 · ø12,7 mm · 3 mm · 45° |
| 041-6605 | R>99.5%@1064nm · T>90%@633nm · BK7 · ø12,7 mm · 3 mm · 45° |
| 041-6800 | R>99.5%@1064nm · T>95%@808nm · 紫外熔融石英 · ø12,7 mm · 3 mm · 0° |
| 041-6805 | R>99.5%@1064nm · T>95%@808nm · 紫外熔融石英 · ø12,7 mm · 3 mm · 45° |
| 042-6105 | R>99.5%@633nm · T>95%@1064nm · BK7 · ø25,4 mm · 6 mm · 45° |
| 042-6605 | R>99.5%@1064nm · T>90%@633nm · BK7 · ø25,4 mm · 6 mm · 45° |
| 042-6800 | R>99.,5%@1064nm · T>95%@808nm · 紫外熔融石英 · ø25,4 mm · 6 mm · 0° |
| 042-6805 | R>99.5%@1064nm · T>95%@808nm · 紫外熔融石英 · ø25,4 mm · 6 mm · 45° |
