技术规格
| 材料 | 紫外级熔融石英 |
|---|---|
| 面形精度 | λ / 10 典型值在 633 nm |
| 表面质量 | 20-10 划痕／麻点 (MIL-PRF-13830B) |
| 直径公差 | +0.00 mm -0.12 mm |
| 厚度公差 | ±0.25 mm |
| 平行度 | 30 角秒 |
| 倒角 | 0.3 mm 在 45° 典型值 |
| 工艺 | 离子束溅射 (IBS) |
|---|---|
| 有效通光口径 | 优于中心 85% 的直径 |
| 镀膜面面形精度 | λ / 8 在 633 nm 在整个范围内 80% 的直径 |
| 透射波前畸变 (TWD) | λ / 10 在整个范围内有效通光口径 |
| 激光损伤阈值 | 测量值用于 10 ns 脉冲, 10 Hz, 1064 nm |
| 背面减反射镀膜 | R<0.1% 在 AOI=0° / R<0.5% 在 AOI=45° |
| 镀膜 | 介质膜 |
|---|
规格选型参考
12 项规格
| 型号 | 参数组合 |
|---|---|

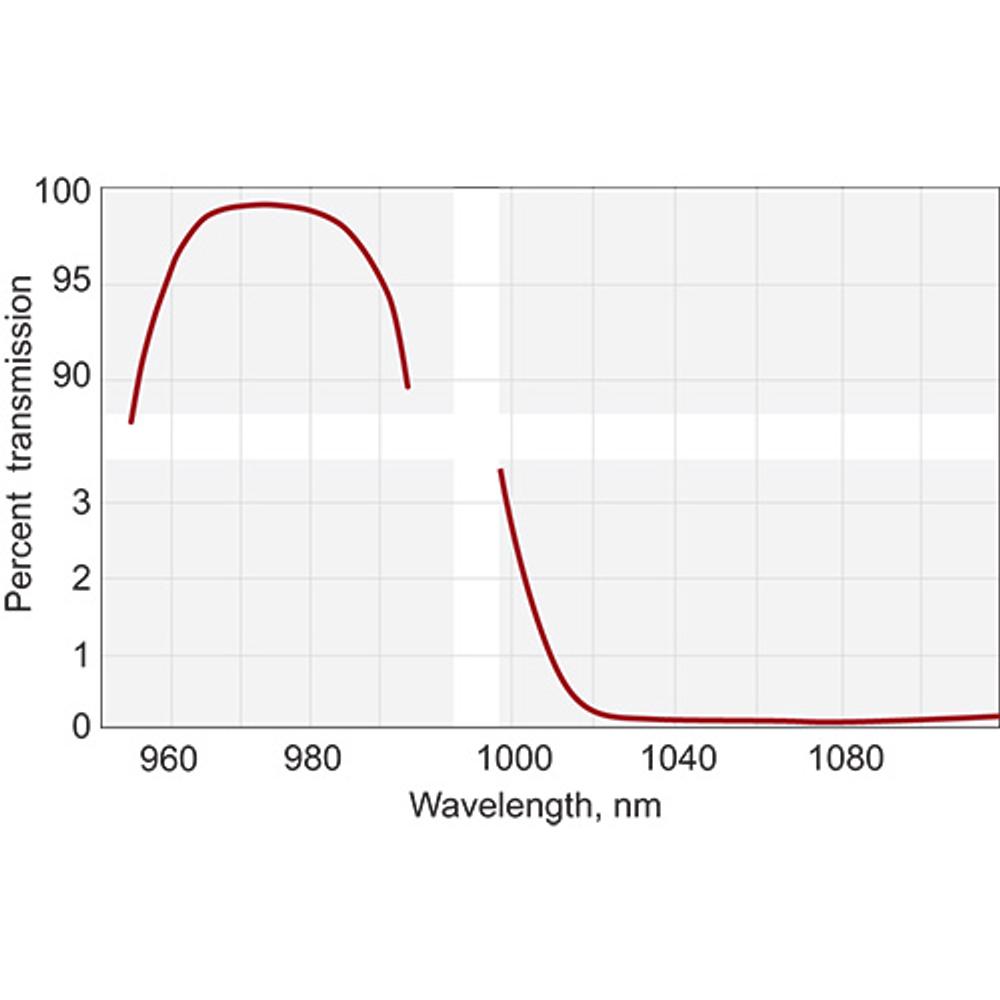

| 041-6200HT | 0° · R>99.5%@1028-1080nm · T>98%@965-982nm · ø 12.7 mm · 3 mm · >10 J/cm² · 紫外熔融石英 |
| 041-6202HT | 22.5° · R>99.5%@1028-1080nm · T>98%@965-982nm · ø 12.7 mm · 3 mm · >3 J/cm² · 紫外熔融石英 |
| 041-6205HT | 45° · R>99.5%@1028-1080nm · T>98%@965-982nm · ø 12.7 mm · 3 mm · >3 J/cm² · 紫外熔融石英 |
| 041-6215HT | 45° · R>99.5%@976nm · T>98%@1030-1060nm · ø 12.7 mm · 3 mm · >3 J/cm² · 紫外熔融石英 |
| 041-6800HT | 0° · R>99.5%@1064nm · T>98%@808nm · ø 12.7 mm · 3 mm · >10 J/cm² · 紫外熔融石英 |
| 041-6805HT | 45° · R>99.5%@1064nm · T>98%@808nm · ø 12.7 mm · 3 mm · >10 J/cm² · 紫外熔融石英 |
| 042-6200HT | 0° · R>99.5%@1028-1080nm · T>98%@965-982nm · ø 25.4 mm · 6 mm · >10 J/cm² · 紫外熔融石英 |
| 042-6202HT | 22.5° · R>99.5%@1028-1080nm · T>98%@965-982nm · ø 25.4 mm · 6 mm · >3 J/cm² · 紫外熔融石英 |
| 042-6205HT | 45° · R>99.5%@1028-1080nm · T>98%@965-982nm · ø 25.4 mm · 6 mm · >3 J/cm² · 紫外熔融石英 |
| 042-6215HT | 45° · R>99.5%@976nm · T>98%@1030-1060nm · ø 25.4 mm · 6 mm · >3 J/cm² · 紫外熔融石英 |
| 042-6800HT | 0° · R>99.5%@1064nm · T>98%@808nm · ø 25.4 mm · 6 mm · >10 J/cm² · 紫外熔融石英 |
| 042-6805HT | 45° · R>99.5%@1064nm · T>98%@808nm · ø 25.4 mm · 6 mm · >10 J/cm² · 紫外熔融石英 |
