偏振分光立方体

立方棱镜

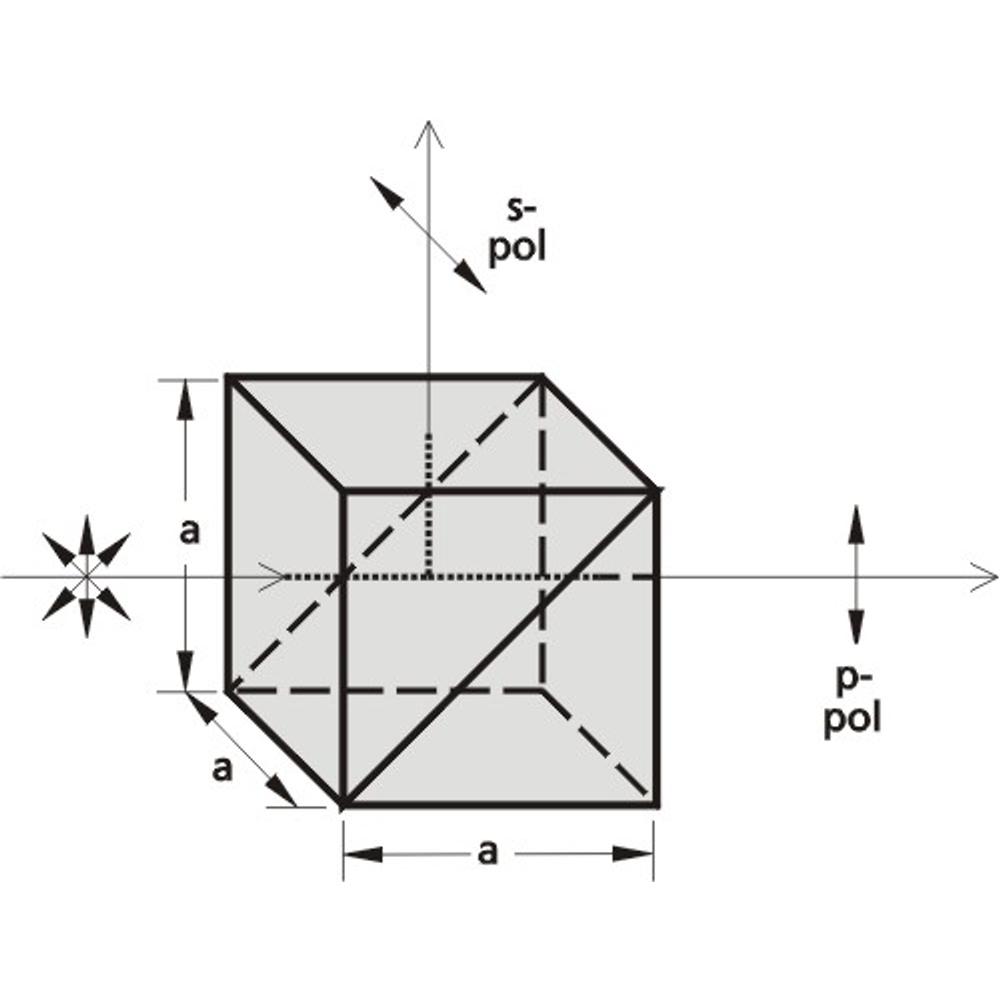

偏振分光立方体

用于光束分光或偏振分离。请结合工作波长、分光比、入射角和偏振要求选型。

查看技术规格 ↓下载参数表 ↓

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料BK7, 紫外熔融石英
表面质量40-20 划痕／麻点 (MIL-PRF-13830B)
面形精度λ / 4 @ 633 nm
有效通光口径90% 的表面尺寸
光束偏折<3 角分
尺寸公差±0.3 mm
激光损伤阈值0.3 J / cm²&ⁿbsp; 10 ns 脉冲在 1064 nm
类型格兰泰勒|格兰-激光|棱镜

规格选型参考

44 项规格

型号参数组合
430-0101BK7, 无镜框, 532 nm · 532 nm · 10 x 10 mm · Rs>99.5% · Tp>95%

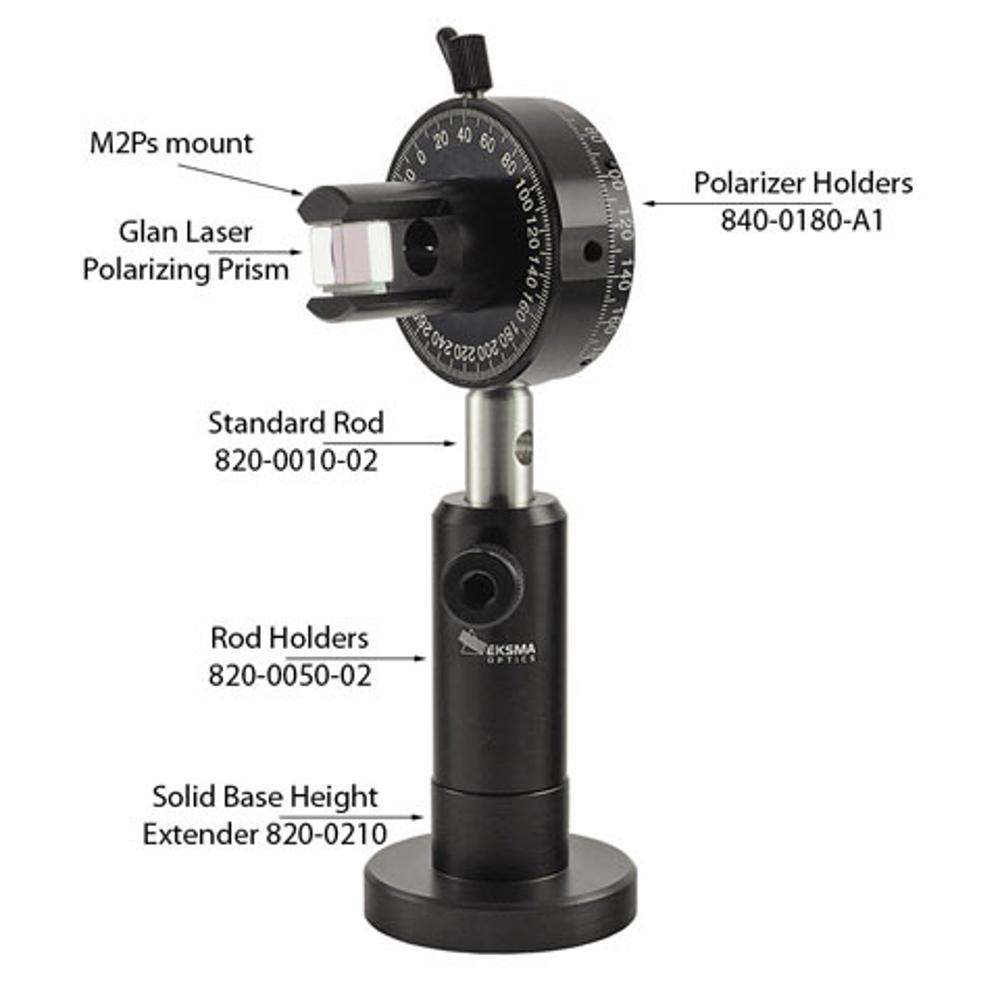

430-0101-M2PsBK7, mounted, 532 nm · 532 nm · 10 x 10 mm · Rs>99.5% · Tp>95%
430-0102BK7, 无镜框, 780 nm · 780 nm · 10 x 10 mm · Rs>99.5% · Tp>95%
430-0102-M2PsBK7, mounted, 780 nm · 780 nm · 10 x 10 mm · Rs>99.5% · Tp>95%
430-0103BK7, 无镜框, 1064 nm · 1064 nm · 10 x 10 mm · Rs>99.5% · Tp>95%
430-0103-M2PsBK7, mounted, 1064 nm · 1064 nm · 10 x 10 mm · Rs>99.5% · Tp>95%
430-0104BK7, 无镜框, 633 nm · 633 nm · 10 x 10 mm · Rs>99.5% · Tp>95%
430-0104-M2PsBK7, mounted, 633 nm · 633 nm · 10 x 10 mm · Rs>99.5% · Tp>95%
430-0151BK7, 无镜框, 532 nm · 532 nm · 15 x 15 mm · Rs>99.5% · Tp>95%

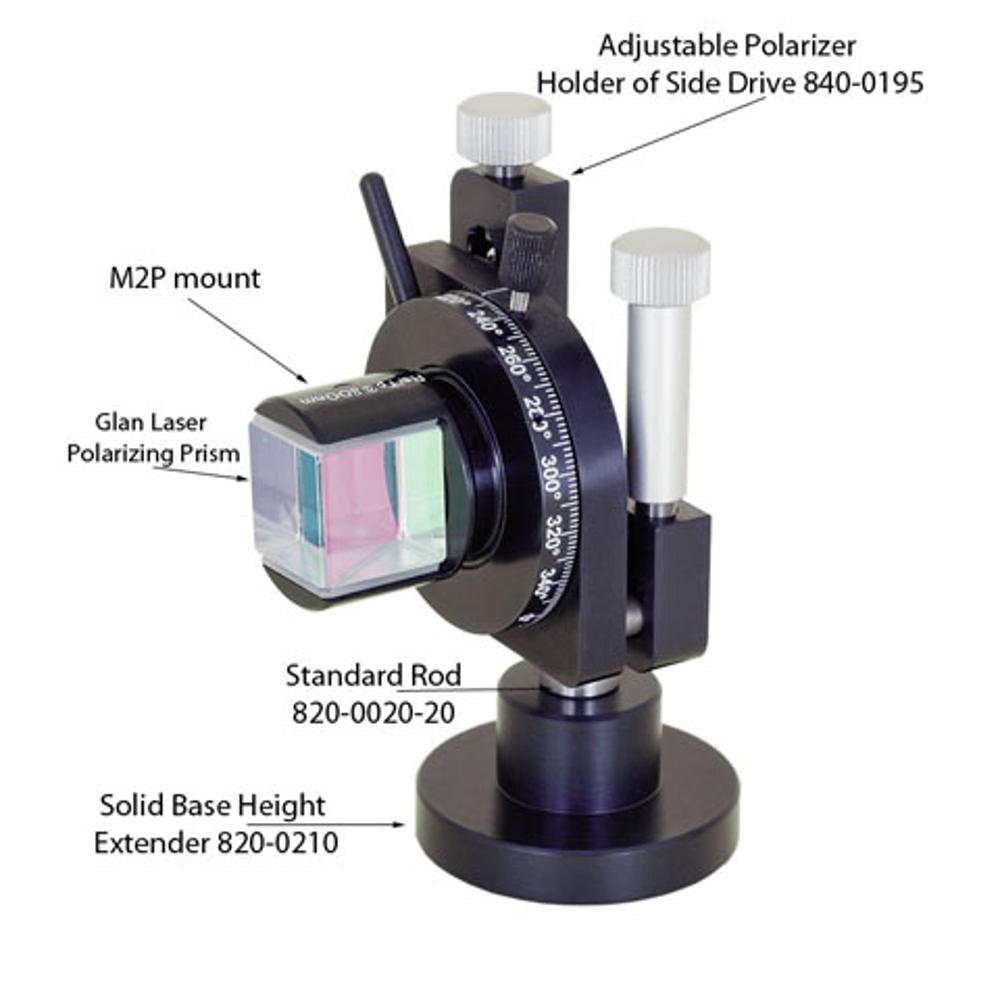

430-0151-M2PBK7, mounted, 532 nm · 532 nm · 15 x 15 mm · Rs>99.5% · Tp>95%
430-0152BK7, 无镜框, 780 nm · 780 nm · 15 x 15 mm · Rs>99.5% · Tp>95%
430-0152-M2PBK7, mounted, 780 nm · 780 nm · 15 x 15 mm · Rs>99.5% · Tp>95%
430-0153BK7, 无镜框, 1064 nm · 1064 nm · 15 x 15 mm · Rs>99.5% · Tp>95%
430-0153-M2PBK7, mounted, 1064 nm · 1064 nm · 15 x 15 mm · Rs>99.5% · Tp>95%
430-0154BK7, 无镜框, 633 nm · 633 nm · 15 x 15 mm · Rs>99.5% · Tp>95%
430-0154-M2PBK7, mounted, 633 nm · 633 nm · 15 x 15 mm · Rs>99.5% · Tp>95%
430-0201BK7, 无镜框, 532 nm · 532 nm · 20 x 20 mm · Rs>99.5% · Tp>95%
430-0201-M2PBK7, mounted, 532 nm · 532 nm · 20 x 20 mm · Rs>99.5% · Tp>95%
430-0202BK7, 无镜框, 780 nm · 780 nm · 20 x 20 mm · Rs>99.5% · Tp>95%
430-0202-M2PBK7, mounted, 780 nm · 780 nm · 20 x 20 mm · Rs>99.5% · Tp>95%
430-0203BK7, 无镜框, 1064 nm · 1064 nm · 20 x 20 mm · Rs>99.5% · Tp>95%
430-0203-M2PBK7, mounted, 1064 nm · 1064 nm · 20 x 20 mm · Rs>99.5% · Tp>95%
430-0204BK7, 无镜框, 633 nm · 633 nm · 20 x 20 mm · Rs>99.5% · Tp>95%
430-0204-M2P633 nm · 20 x 20 mm · Rs>99.5% · Tp>95%
430-0251BK7, 无镜框, 532 nm · 532 nm · 25 x 25 mm · Rs>99.5% · Tp>95%
430-0251-M2PBK7, mounted, 532 nm · 532 nm · 25 x 25 mm · Rs>99.5% · Tp>95%
430-0252BK7, 无镜框, 780 nm · 780 nm · 25 x 25 mm · Rs>99.5% · Tp>95%
430-0252-M2PBK7, mounted, 780 nm · 780 nm · 25 x 25 mm · Rs>99.5% · Tp>95%
430-0253BK7, 无镜框, 1064 nm · 1064 nm · 25 x 25 mm · Rs>99.5% · Tp>95%
430-0253-M2PBK7, mounted, 1064 nm · 1064 nm · 25 x 25 mm · Rs>99.5% · Tp>95%
430-0254BK7, 无镜框, 633 nm · 633 nm · 25 x 25 mm · Rs>99.5% · Tp>95%
430-0254-M2PBK7, mounted, 633 nm · 633 nm · 25 x 25 mm · Rs>99.5% · Tp>95%
430-1105308 nm · 10 x 10 mm · Rs>99% · Tp>90%
430-1105-M2Ps308 nm · 10 x 10 mm · Rs>99% · Tp>90%
430-1107紫外熔融石英, 无镜框, 355 nm · 355 nm · 10 x 10 mm · Rs>99% · Tp>90%
430-1107-M2Ps紫外熔融石英, mounted, 355 nm · 355 nm · 10 x 10 mm · Rs>99% · Tp>90%
430-1155紫外熔融石英, 无镜框, 308 nm · 308 nm · 15 x 15 mm · Rs>99% · Tp>90%
430-1155-M2P308 nm · 15 x 15 mm · Rs>99% · Tp>90%
430-1157紫外熔融石英, 无镜框, 355 nm · 355 nm · 15 x 15 mm · Rs>99% · Tp>90%
430-1157-M2P紫外熔融石英, mounted, 355 nm · 355 nm · 15 x 15 mm · Rs>99% · Tp>90%
430-1205紫外熔融石英, 无镜框, 308 nm · 308 nm · 20 x 20 mm · Rs>99% · Tp>90%
430-1205-M2P308 nm · 20 x 20 mm · Rs>99% · Tp>90%
430-1207紫外熔融石英, 无镜框, 355 nm · 355 nm · 20 x 20 mm · Rs>99% · Tp>90%
430-1207-M2P355 nm · 20 x 20 mm · Rs>99% · Tp>90%
