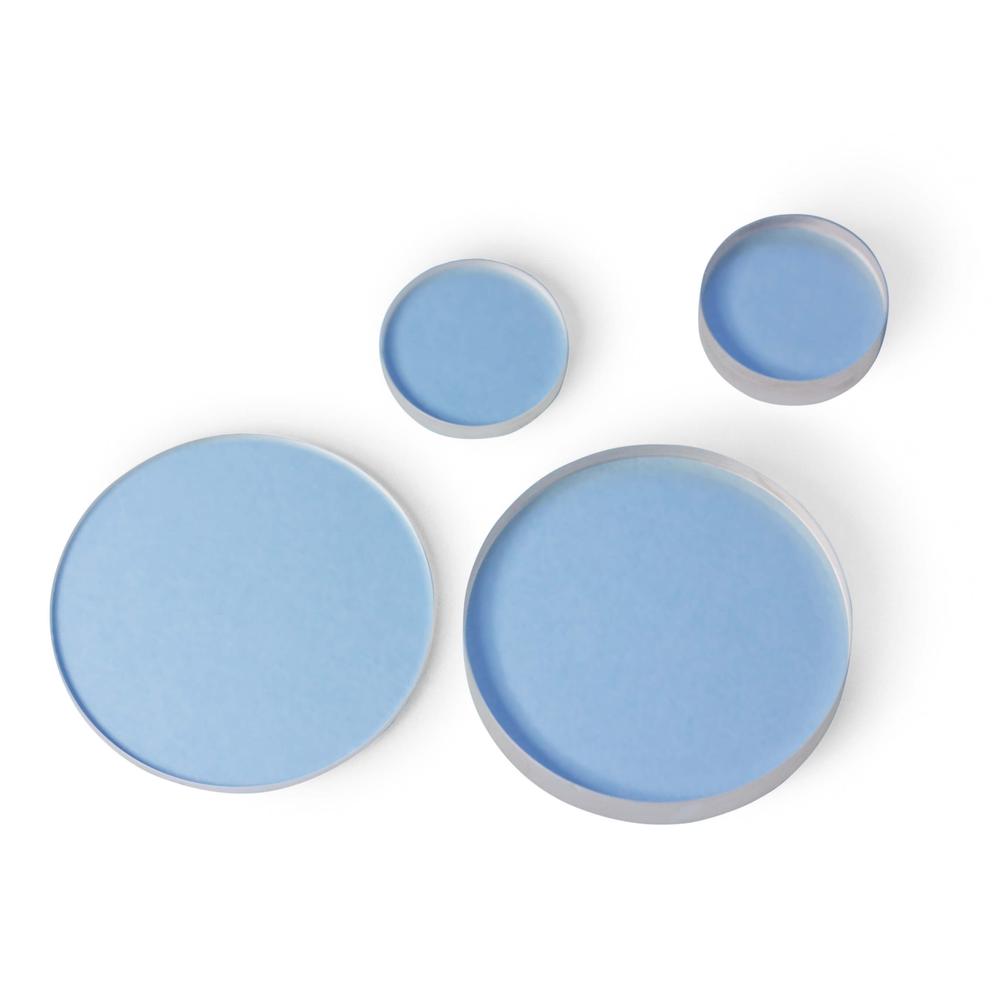

白光连续谱产生用晶体窗口片

平面窗口片

白光连续谱产生用晶体窗口片

用于精密光学系统中的光束传输与光学界面配置。请结合工作波段、材料、尺寸及面形要求选型。

数值及适用条件详见下方规格;特殊尺寸与镀膜要求可按技术指标评估。

技术规格

YAG 窗口片蓝宝石窗口片CaF2 窗口片
材料未掺杂 YAG, 取向 [100]蓝宝石, 取向 c-切割 [111]单晶体 CaF2, 取向 [001]
有效通光口径>90% 的直径>90% 的直径>90% 的直径
直径公差+0.00 / -0.13 mm+0.00 / -0.13 mm+0.00 / -0.13 mm
厚度公差± 0.2 mm± 0.2 mm± 0.2 mm
表面质量20-10 划痕/麻点60-40 划痕/麻点40-20 划痕/麻点
透射波前畸变λ / 4 - λ / 10 @ 633 nm< 1 λ @ 633 nmλ / 4 @ 633 nm
平行度<10 角秒<3 角分<1 角分
镀膜未镀膜未镀膜未镀膜
线型飞秒系列

规格选型参考

39 项规格

型号参数组合
531-51233 mm · CaF2 · ø 12.7 mm · λ/4 · CaF2 窗口片
531-51244 mm · CaF2 · ø 12.7 mm · λ/4 · CaF2 窗口片
531-52511 mm · CaF2 · ø 25.4 mm · λ/4 · CaF2 窗口片
531-52522 mm · CaF2 · ø 25.4 mm · λ/4 · CaF2 窗口片
531-52533 mm · CaF2 · ø 25.4 mm · λ/4 · CaF2 窗口片
531-52544 mm · CaF2 · ø 25.4 mm · λ/4 · CaF2 窗口片
531-52555 mm · CaF2 · ø 25.4 mm · λ/4 · CaF2 窗口片
550-71200.5 mm · 蓝宝石 · ø 12.7 mm · 1 λ · 蓝宝石窗口片
550-71211 mm · 蓝宝石 · ø 12.7 mm · 1 λ · 蓝宝石窗口片
550-71222 mm · 蓝宝石 · ø 12.7 mm · 1 λ · 蓝宝石窗口片
550-71233 mm · 蓝宝石 · ø 12.7 mm · 1 λ · 蓝宝石窗口片
550-71244 mm · 蓝宝石 · ø 12.7 mm · 1 λ · 蓝宝石窗口片
550-71255 mm · 蓝宝石 · ø 12.7 mm · 1 λ · 蓝宝石窗口片
550-71266 mm · 蓝宝石 · ø 12.7 mm · 1 λ · 蓝宝石窗口片
550-71288 mm · 蓝宝石 · ø 12.7 mm · 1 λ · 蓝宝石窗口片
550-72000.5 mm · 蓝宝石 · ø 20 mm · 1 λ · 蓝宝石窗口片
550-72011 mm · 蓝宝石 · ø 20 mm · 1 λ · 蓝宝石窗口片
550-72022 mm · 蓝宝石 · ø 20 mm · 1 λ · 蓝宝石窗口片
550-72151.5 mm · 蓝宝石 · ø 20 mm · 1 λ · 蓝宝石窗口片
550-72500.5 mm · 蓝宝石 · ø 25.4 mm · 1 λ · 蓝宝石窗口片
550-72511 mm · 蓝宝石 · ø 25.4 mm · 1 λ · 蓝宝石窗口片
550-72522 mm · 蓝宝石 · ø 25.4 mm · 1 λ · 蓝宝石窗口片
550-72533 mm · 蓝宝石 · ø 25.4 mm · 1 λ · 蓝宝石窗口片
550-72544 mm · 蓝宝石 · ø 25.4 mm · 1 λ · 蓝宝石窗口片
550-72555 mm · 蓝宝石 · ø 25.4 mm · 1 λ · 蓝宝石窗口片
550-72566 mm · 蓝宝石 · ø 25.4 mm · 1 λ · 蓝宝石窗口片
550-72588 mm · 蓝宝石 · ø 25.4 mm · 1 λ · 蓝宝石窗口片
555-71211 mm · YAG · ø 12.7 mm · λ/8 · YAG 窗口片
555-71222 mm · YAG · ø 12.7 mm · λ/8 · YAG 窗口片
555-71233 mm · YAG · ø 12.7 mm · λ/8 · YAG 窗口片
555-71244 mm · YAG · ø 12.7 mm · λ/8 · YAG 窗口片
555-71255 mm · YAG · ø 12.7 mm · λ/8 · YAG 窗口片
555-71266 mm · YAG · ø 12.7 mm · λ/8 · YAG 窗口片
555-71288 mm · YAG · ø 12.7 mm · λ/8 · YAG 窗口片
555-712910 mm · YAG · ø 12.7 mm · λ/8 · YAG 窗口片
555-72511 mm · YAG · ø 25.4 mm · λ/4 · YAG 窗口片
555-72522 mm · YAG · ø 25.4 mm · λ/4 · YAG 窗口片
555-72533 mm · YAG · ø 25.4 mm · λ/4 · YAG 窗口片
555-72544 mm · YAG · ø 25.4 mm · λ/4 · YAG 窗口片
