平面反射镜

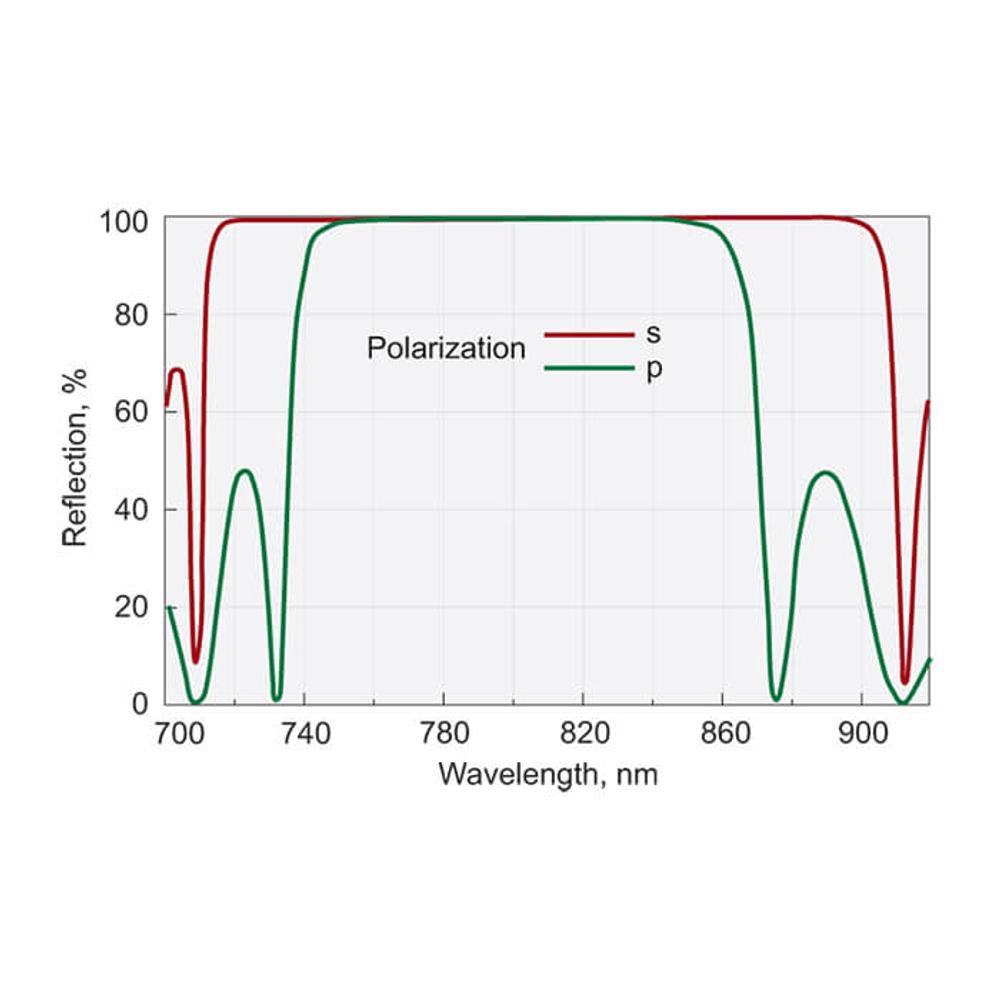

720–880 nm 宽带低群延迟色散超快反射镜

用于激光光路反射或谐振腔构建。请结合反射波段、入射角、偏振态与面形精度选择规格。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	紫外级熔融石英或 BK7 玻璃
S1 面形精度	λ / 10 在 633 nm
S1 表面质量	20-10 划痕／麻点 (MIL-PRF-13830B)
S2 表面质量	通用级抛光
直径公差	+0.00 mm-0.12 mm
厚度公差	±0.25
楔角	<3 角分
倒角	0.3 mm 在 45° 典型值

镀膜	硬质介质高反射膜或离子束溅射膜
入射角	0 或 45±3°
按平均偏振态设计	R=(Rs+Rp) / 2
激光损伤阈值	>100 mJ / cm², 50 fs, 800 nm 典型值 >150 mJ / cm², 50 fs, 800 nm 用于 HHR 系列

线型	飞秒系列

规格选型参考

筛选型号或参数

25 项规格

型号	参数组合
071-7288	ø12.7 x 3 mm · BK7 · 45° · 99.0% · 720-880 nm
071-7288-i0	ø12.7 x 3 mm · BK7 · 0° · 99.0% · 720-880 nm
071-7288T6	ø12.7 x 6 mm · BK7 · 45° · 99.0% · 720-880 nm
071-7288T6-i0	ø12.7 x 6 mm · BK7 · 0° · 99.0% · 720-880 nm
072-7288	ø25.4 x 6 mm · BK7 · 45° · 99.0% · 720-880 nm
074-7288	ø38.1 x 8 mm · BK7 · 45° · 99.0% · 720-880 nm
074-7288-i0	ø38.1 x 8 mm · BK7 · 0° · 99.0% · 720-880 nm
075-7288	ø50.8 x 8 mm · BK7 · 45° · 99.0% · 720-880 nm
077-7288	ø76.2 x 12.7 mm · BK7 · 45° · 99.0% · 720-880 nm
077-7288-i0	ø76.2 x 12.7 mm · BK7 · 0° · 99.0% · 720-880 nm
078-7288	ø101.6 x 15 mm · BK7 · 45° · 99.0% · 720-880 nm
078-7288-i0	ø101.6 x 15 mm · BK7 · 0° · 99.0% · 720-880 nm
081-7288	ø12.7 x 3 mm · 紫外熔融石英 · 45° · 99.0% · 720-880 nm
081-7288-i0	ø12.7 x 3 mm · 紫外熔融石英 · 0° · 99.0% · 720-880 nm
081-7288T6	ø12.7 x 6 mm · 紫外熔融石英 · 45° · 99.0% · 720-880 nm
081-7288T6-i0	ø12.7 x 6 mm · 紫外熔融石英 · 0° · 99.0% · 720-880 nm
082-7288	ø25.4 x 6 mm · 紫外熔融石英 · 45° · 99.0% · 720-880 nm
082-7288HHR	ø25.4 x 6 mm · 紫外熔融石英 · 45° · 99.8% · 720-880 nm
084-7288	ø38.1 x 8 mm · 紫外熔融石英 · 45° · 99.0% · 720-880 nm
084-7288-i0	ø38.1 x 8 mm · 紫外熔融石英 · 0° · 99.0% · 720-880 nm
085-7288	ø50.8 x 8 mm · 紫外熔融石英 · 45° · 99.0% · 720-880 nm
087-7288	ø76.2 x 12.7 mm · 紫外熔融石英 · 45° · 99.0% · 720-880 nm
087-7288-i0	ø76.2 x 12.7 mm · 紫外熔融石英 · 0° · 99.0% · 720-880 nm
088-7288	ø101.6 x 15 mm · 紫外熔融石英 · 45° · 99.0% · 720-880 nm
088-7288-i0	ø101.6 x 15 mm · 紫外熔融石英 · 0° · 99.0% · 720-880 nm
