平面反射镜

720–880 nm 宽带激光腔后镜

用于激光光路反射或谐振腔构建。请结合反射波段、入射角、偏振态与面形精度选择规格。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	紫外级熔融石英或 BK7 玻璃
S1 面形不规则度	λ / 10 在 633 nm
S1 表面质量	20-10 划痕／麻点 (MIL-PRF-13830B)
S2 表面质量	通用级抛光
直径公差	+0.00 mm-0.12 mm
厚度公差	±0.25
倒角	0.3 mm 在 45° 典型值

工艺	电子束多层膜介质膜
附着力与耐久性	每 MIL-C-675A. 不溶于实验室常用溶剂
有效通光口径	优于中心 85% 的直径
入射角	0-8° (法线)

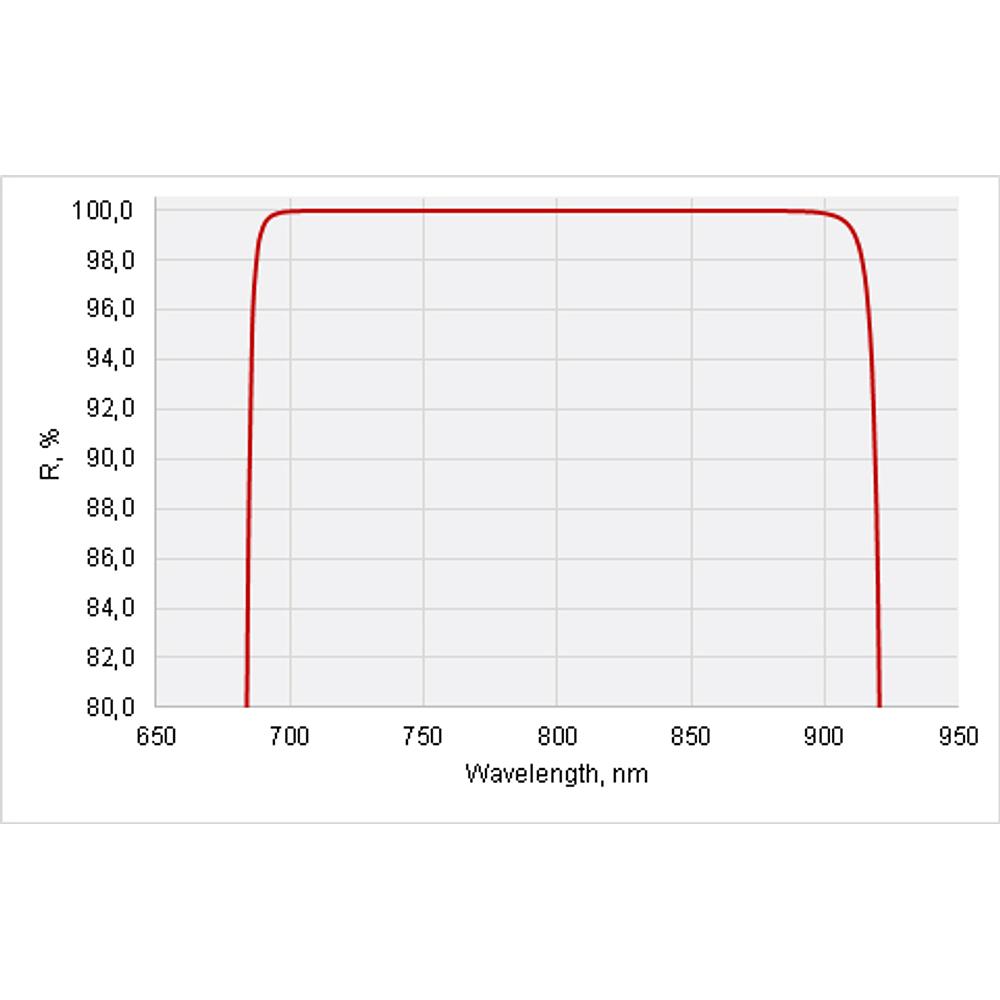

镀膜	硬膜介质膜高反射 R>99.0%
激光损伤阈值	>100 mJ / cm², 50 fs 脉冲, 800 nm 典型值

线型	飞秒系列

规格选型参考

筛选型号或参数

84 项规格

型号	参数组合
062-8005B	-50 mm · ø25.4 x 6 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-8010B	-100 mm · ø25.4 x 6 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-8015B	-150 mm · ø25.4 x 6 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-8020B	-200 mm · ø25.4 x 6 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-8025B	-250 mm · ø25.4 x 6 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-8050B	-500 mm · ø25.4 x 6 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-8100B	-1000 mm · ø25.4 x 6 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-8200B	-2000 mm · ø25.4 x 6 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-8250B	-2500 mm · ø25.4 x 6 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-8300B	-3000 mm · ø25.4 x 6 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-8400B	-4000 mm · ø25.4 x 6 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-8500B	-5000 mm · ø25.4 x 6 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-9010B	100 mm · ø25.4 x 6 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-9020B	200 mm · ø25.4 x 6 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-9050B	500 mm · ø25.4 x 6 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-9060B	600 mm · ø25.4 x 6 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-9100B	1000 mm · ø25.4 x 6 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-9150B	1500 mm · ø25.4 x 6 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-9200B	2000 mm · ø25.4 x 6 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
062-9400B	4000 mm · ø25.4 x 6 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-8005B	-50 mm · ø50.8 x 10 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-8010B	-100 mm · ø50.8 x 10 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-8015B	-150 mm · ø50.8 x 10 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-8020B	-200 mm · ø50.8 x 10 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-8025B	-250 mm · ø50.8 x 10 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-8050B	-500 mm · ø50.8 x 10 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-8100B	-1000 mm · ø50.8 x 10 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-8200B	-2000 mm · ø50.8 x 10 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-8250B	-2500 mm · ø50.8 x 10 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-8300B	-3000 mm · ø50.8 x 10 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-8400B	-4000 mm · ø50.8 x 10 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-8500B	-5000 mm · ø50.8 x 10 mm · 平凹 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-9010B	100 mm · ø50.8 x 10 mm · 平凸 · BK7 · 720-880 nm
065-9020B	200 mm · ø50.8 x 10 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-9050B	500 mm · ø50.8 x 10 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-9060B	600 mm · ø50.8 x 10 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-9100B	1000 mm · ø50.8 x 10 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-9150B	1500 mm · ø50.8 x 10 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-9200B	2000 mm · ø50.8 x 10 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
065-9400B	4000 mm · ø50.8 x 10 mm · 平凸 · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
072-7288-i0	∞ · ø25.4 x 6 mm · Plano-plano · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
075-7288-i0	∞ · ø50.8 x 8 mm · Plano-plano · BK7 · BK7 Rear 反射镜在 720-880 nm · 720-880 nm
082-7288-i0	∞ · ø25.4 x 6 mm · Plano-plano · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-8005B	-50 mm · ø25.4 x 6 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-8010B	-100 mm · ø25.4 x 6 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-8015B	-150 mm · ø25.4 x 6 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-8020B	-200 mm · ø25.4 x 6 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-8025B	-250 mm · ø25.4 x 6 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-8050B	-500 mm · ø25.4 x 6 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-8100B	-1000 mm · ø25.4 x 6 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-8200B	-2000 mm · ø25.4 x 6 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-8250B	-2500 mm · ø25.4 x 6 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-8300B	-3000 mm · ø25.4 x 6 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-8400B	-4000 mm · ø25.4 x 6 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-8500B	-5000 mm · ø25.4 x 6 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-9010B	100 mm · ø25.4 x 6 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-9020B	200 mm · ø25.4 x 6 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-9050B	500 mm · ø25.4 x 6 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-9060B	600 mm · ø25.4 x 6 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-9100B	1000 mm · ø25.4 x 6 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-9150B	1500 mm · ø25.4 x 6 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-9200B	2000 mm · ø25.4 x 6 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
082-9400B	4000 mm · ø25.4 x 6 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-7288-i0	∞ · ø50.8 x 8 mm · Plano-plano · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-8005B	-50 mm · ø50.8 x 10 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-8010B	-100 mm · ø50.8 x 10 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-8015B	-150 mm · ø50.8 x 10 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-8020B	-200 mm · ø50.8 x 10 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-8025B	-250 mm · ø50.8 x 10 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-8050B	-500 mm · ø50.8 x 10 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-8100B	-1000 mm · ø50.8 x 10 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-8200B	-2000 mm · ø50.8 x 10 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-8250B	-2500 mm · ø50.8 x 10 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-8300B	-3000 mm · ø50.8 x 10 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-8400B	-4000 mm · ø50.8 x 10 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-8500B	-5000 mm · ø50.8 x 10 mm · 平凹 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-9010B	100 mm · ø50.8 x 10 mm · 平凸 · 紫外熔融石英 · 720-880 nm
085-9020B	200 mm · ø50.8 x 10 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-9050B	500 mm · ø50.8 x 10 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-9060B	600 mm · ø50.8 x 10 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-9100B	1000 mm · ø50.8 x 10 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-9150B	1500 mm · ø50.8 x 10 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-9200B	2000 mm · ø50.8 x 10 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
085-9400B	4000 mm · ø50.8 x 10 mm · 平凸 · 紫外熔融石英 · 紫外熔融石英 Rear 反射镜在 720-880 nm · 720-880 nm
