平面反射镜

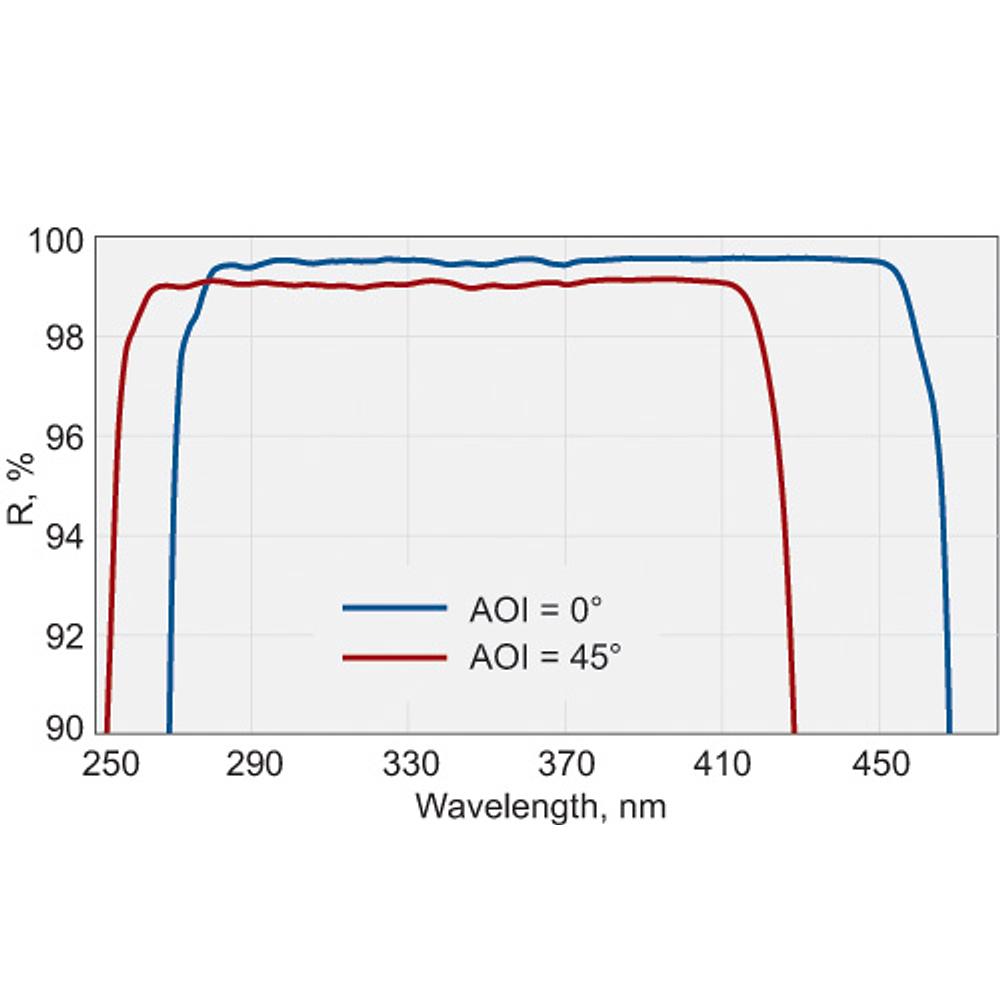

0–45° 入射角宽带及激光线反射镜

用于激光光路反射或谐振腔构建。请结合反射波段、入射角、偏振态与面形精度选择规格。

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料	紫外级熔融石英
S1 面形精度	λ / 10 典型值在 633 nm
S1 表面质量	20-10 划痕／麻点 (MIL-PRF-13830B)
S2 表面质量	通用级抛光
直径公差	+ 0.00 mm, - 0.12 mm
厚度公差	± 0.25 mm
楔角	< 3 角分
倒角	0.3 mm 在 45° 典型值

工艺	电子束蒸发多层介质膜／离子束溅射膜（HHR 系列）
附着力与耐久性	每 MIL-C-675A. 不溶于实验室常用溶剂
有效通光口径	优于中心 85% 的直径
损伤阈值	1 J / cm², 8 ns 脉冲, 1064 nm 典型值
镀膜面面形精度	λ / 10 在 633 nm 在整个范围内 85% 的直径
入射角	从 0° 至 45°

镀膜	介质膜

规格选型参考

筛选型号或参数

21 项规格

型号	参数组合
041-0257-i0-45	257 nm · 99.0% · 12.7 mm · 紫外熔融石英 · 6 mm · 基底: 紫外熔融石英 · 0-45°
041-0350-i0-45	343-355 nm · 99.5% · 12.7 mm · 紫外熔融石英 · 6 mm · 基底: 紫外熔融石英 · 0-45°
041-0800HHR-i0-45	760-840 nm, 低 GDD · 99.9% · 12.7 mm · 紫外熔融石英 · 6 mm · 基底: 紫外熔融石英 · 0-45°
042-0257-i0-45	257 nm · 99.0% · 25.4 mm · 紫外熔融石英 · 6 mm · 基底: 紫外熔融石英 · 0-45°
042-0350-i0-45	351-361 nm · 99.5% · 25.4 mm · 紫外熔融石英 · 6 mm · 基底: 紫外熔融石英 · 0-45°
061-5306HHR-i0-45	532+1064 nm · 99.7% · 12.7 mm · 紫外熔融石英 · 6 mm · 基底: 紫外熔融石英 · 0-45°
062-5306HHR-i0-45	532+1064 nm · 99.7% · 25.4 mm · 紫外熔融石英 · 6 mm · 基底: 紫外熔融石英 · 0-45°
072-4075-i0-45	400-750 nm · 99.0% · 25.4 mm · BK7 · 6 mm · 基底: BK7 · 0-45°
072-7511-i0-45	750-1100 nm · 99.0% · 25.4 mm · BK7 · 6 mm · 基底: BK7 · 0-45°
075-4075-i0-45	400-750 nm · 99.0% · 50.8 mm · BK7 · 8 mm · 基底: BK7 · 0-45°
075-7511-i0-45	750-1100 nm · 99.0% · 50.8 mm · BK7 · 8 mm · 基底: BK7 · 0-45°
076-4076-i0-45	400-750 nm · 99.0% · 12.7 mm · BK7 · 6 mm · 基底: BK7 · 0-45°
076-7511-i0-45	750-1100 nm · 99.0% · 12.7 mm · BK7 · 6 mm · 基底: BK7 · 0-45°
082-2840-i0-45	280-400 nm · 99.0% · 25.4 mm · 紫外熔融石英 · 6 mm · 基底: 紫外熔融石英 · 0-45°
082-4075-i0-45	400-750 nm · 99.0% · 25.4 mm · 紫外熔融石英 · 6 mm · 基底: 紫外熔融石英 · 0-45°
082-7511-i0-45	750-1100 nm · 99.0% · 25.4 mm · 紫外熔融石英 · 6 mm · 基底: 紫外熔融石英 · 0-45°
085-4075-i0-45	400-750 nm · 99.0% · 50.8 mm · 紫外熔融石英 · 8 mm · 基底: 紫外熔融石英 · 0-45°
085-7511-i0-45	750-1100 nm · 99.0% · 50.8 mm · 紫外熔融石英 · 8 mm · 基底: 紫外熔融石英 · 0-45°
086-2840-i0-45	280-400 nm · 99.0% · 12.7 mm · 紫外熔融石英 · 6 mm · 基底: 紫外熔融石英 · 0-45°
086-4075-i0-45	400-750 nm · 99.0% · 12.7 mm · 紫外熔融石英 · 6 mm · 基底: 紫外熔融石英 · 0-45°
086-7511-i0-45	750-1100 nm · 99.0% · 12.7 mm · 紫外熔融石英 · 6 mm · 基底: 紫外熔融石英 · 0-45°
