BK7 透镜套件

球面透镜

BK7 透镜套件

用于激光光束聚焦、准直或成像。请结合工作波长、焦距、口径、基底材料与镀膜要求选择规格。

查看技术规格 ↓下载参数表 ↓

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

型号直径, mm*F, mm中心厚度 / 中心厚度, mm边缘厚度 / 边缘厚度, mm
110-0205E25.4308.51.9
110-0207E25.4406.11.8
110-0209E25.4505.01.7
110-0211E25.4604.41.7
110-0215E25.4754.01.9
110-0219E25.41003.51.9
110-0223E25.41253.21.9
110-0227E25.41503.02.0
110-0231E25.42003.02.2
110-0235E25.42503.02.4
110-0239E25.43003.02.5
110-0241E25.43503.02.6
110-0243E25.44003.02.6
110-0247E25.45003.02.7
110-0251E25.47003.02.8
110-0259E25.410003.02.8
型号直径, mm*F, mm中心厚度 / 中心厚度, mm边缘厚度 / 边缘厚度, mm
111-0204E25.4259.01.8
111-0206E25.4307.51.8
111-0208E25.4406.01.9
111-0210E25.4506.02.8
111-0214E25.4604.01.4
111-0216E25.4754.01.9
111-0218E25.41004.02.4
111-0222E25.41504.03.0
111-0226E25.42004.03.2
111-0228E25.42504.03.4
111-0234E25.45004.03.7
111-0250E25.410004.03.8
型号直径, mm*F, mm中心厚度 / 中心厚度, mm边缘厚度 / 边缘厚度, mm
110-0205E25.4308.51.9
110-0207E25.4406.11.8
110-0209E25.4505.01.7
110-0211E25.4604.41.7
110-0215E25.4754.01.9
110-0219E25.41003.51.9
110-0227E25.41503.02.0
110-0231E25.42003.02.2
110-0247E25.45003.02.7
110-0259E25.410003.02.8
材料BK7
表面质量40-20 划痕／麻点 (MIL-PRF-13830B)
有效通光口径直径的 90%
直径公差+0.00, -0.12 mm
厚度公差±0.5 mm
面形不规则度λ / 8 @ 633 nm
同心度3 角分
近轴焦距: / BK7±2% @ 546 nm
型号直径, mm*F, mm中心厚度 / 中心厚度, mm边缘厚度 / 边缘厚度, mm
112-0207E25.4-401.75.9
112-0209E25.4-502.86.0
112-0215E25.4-752.94.9
112-0219E25.4-1003.14.6
112-0227E25.4-1502.73.7
112-0231E25.4-2003.03.8
型号直径, mm*F, mm中心厚度 / 中心厚度, mm边缘厚度 / 边缘厚度, mm
114-0204E25.4-254.810.2
114-0208E25.4-504.47.5
114-0212E25.4-753.75.5
114-0214E25.4-1003.24.6
114-0220E25.4-1503.04.0
114-0224E25.4-2002.83.6
型号直径, mm*F, mm中心厚度 / 中心厚度, mm边缘厚度 / 边缘厚度, mm
112-0207E25.4-401.76.0
112-0209E25.4-502.86.0
112-0215E25.4-752.94.9
112-0219E25.4-1003.14.6
112-0227E25.4-1502.73.7

规格选型参考

14 项规格

型号参数组合

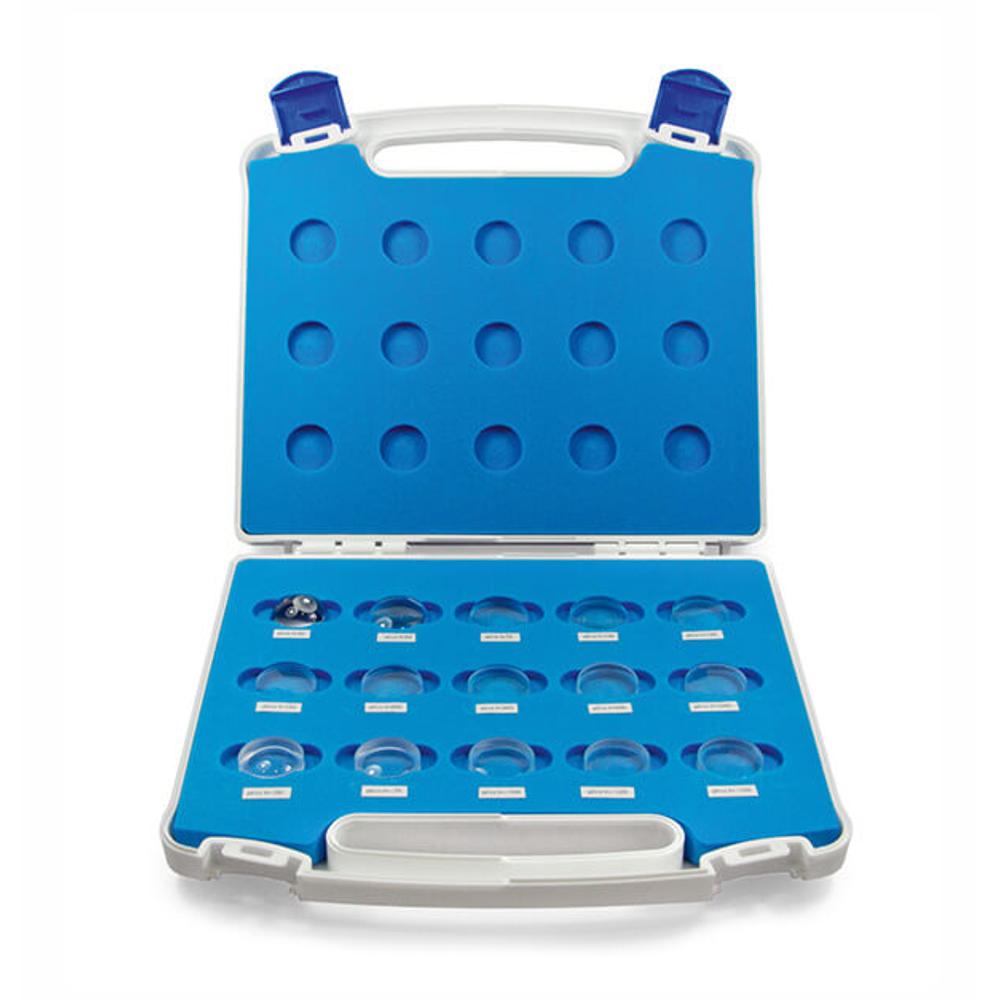

140-0215未镀膜 · Small lens kits (15 lenses)
140-0215-AR1050-1700BBAR @ 1050-1700 nm, R<1 % · Small lens kits (15 lenses)
140-0215-AR1064AR @ 1064 nm, R<0.25 % · Small lens kits (15 lenses)
140-0215-AR400-700BBAR @ 400-700 nm, R<0.9 % · Small lens kits (15 lenses)
140-0215-AR532AR @ 532 nm, R<0.25 % · Small lens kits (15 lenses)
140-0215-AR532+1064AR @ 532+1064 nm, R<0.5 % · Small lens kits (15 lenses)
140-0215-AR650-1100BBAR @ 650-1100 nm, R<1 % · Small lens kits (15 lenses)

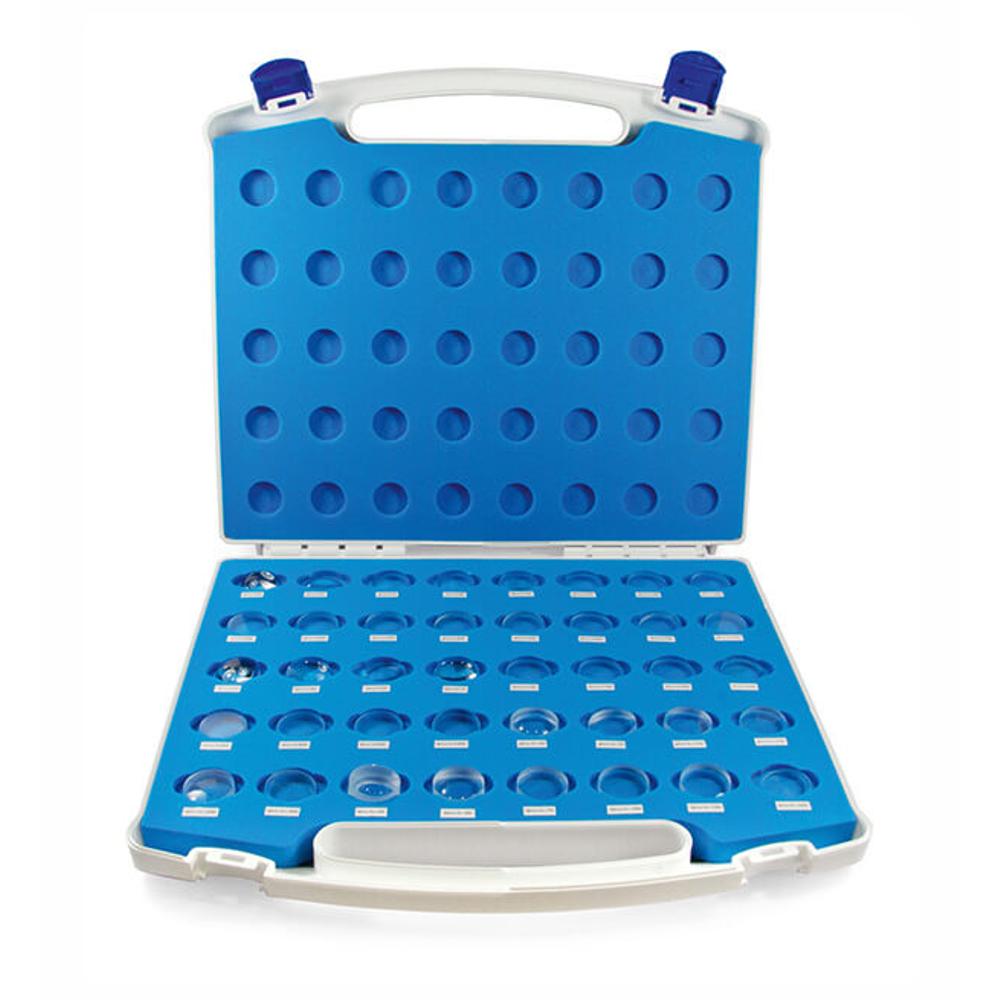

140-0240未镀膜 · Large lens kits (40 lenses)
140-0240-AR1050-1700BBAR @ 1050-1700 nm, R<1 % · Large lens kits (40 lenses)
140-0240-AR1064AR @ 1064 nm, R<0.25 % · Large lens kits (40 lenses)
140-0240-AR400-700BBAR @ 400-700 nm, R<0.9 % · Large lens kits (40 lenses)
140-0240-AR532AR @ 532 nm, R<0.25 % · Large lens kits (40 lenses)
140-0240-AR532+1064AR @ 532+1064 nm, R<0.5 % · Large lens kits (40 lenses)
140-0240-AR650-1100BBAR @ 650-1100 nm, R<1 % · Large lens kits (40 lenses)
