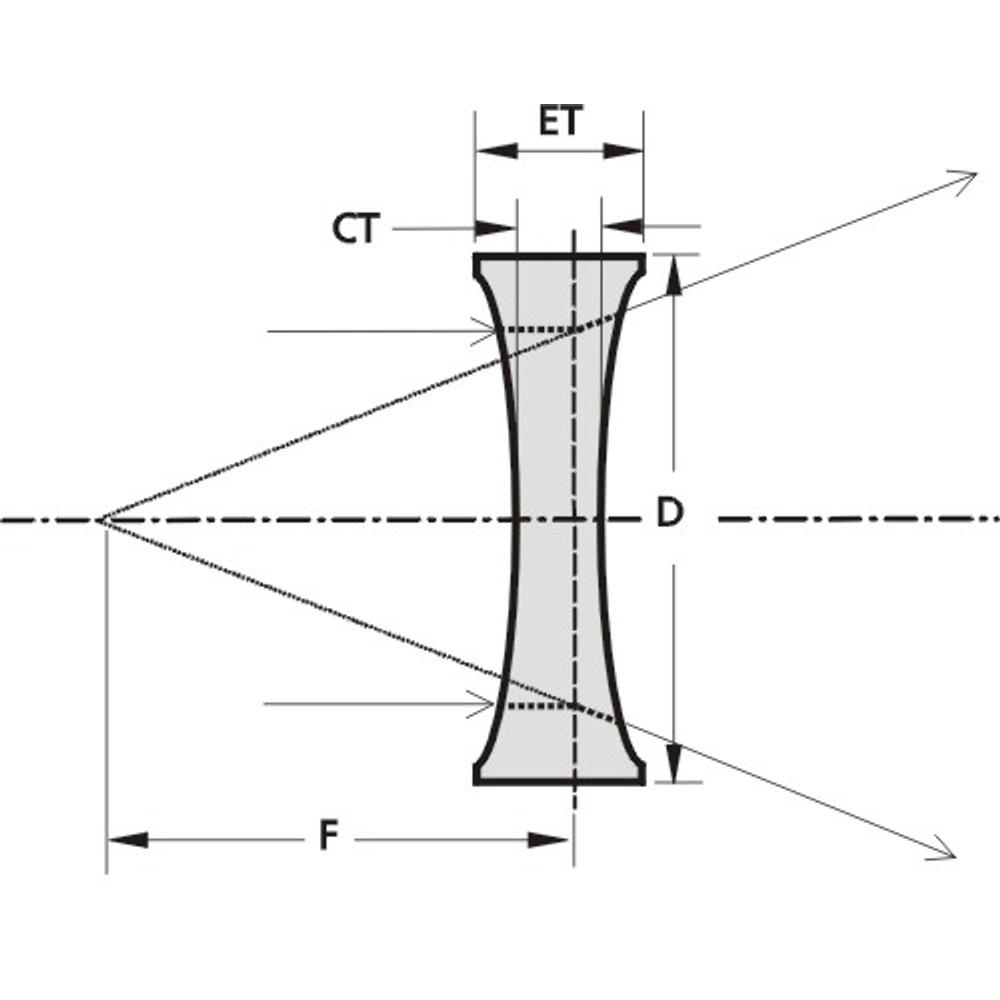

双凹透镜

球面透镜

双凹透镜

用于激光光束聚焦、准直或成像。请结合工作波长、焦距、口径、基底材料与镀膜要求选择规格。

查看技术规格 ↓下载参数表 ↓

数值及适用条件详见下方规格；特殊尺寸与镀膜要求可按技术指标评估。

技术规格

材料BK7, 紫外熔融石英
表面质量40-20 划痕／麻点 (MIL-PRF-13830B)
有效通光口径直径的 90%
直径公差+0.00, -0.12 mm
厚度公差±0.2 mm
面形不规则度λ / 8 @ 633 nm
同心度3 角分
近轴焦距: / BK7 / 紫外熔融石英±2% @ 546 nm / ±2% @ 355 nm

规格选型参考

36 项规格

型号参数组合
114-0104E-13.7 mm · 5 mm · 3.2 mm · -12.7 mm · BK7, 尺寸: 直径 12.7 mm · BK7 · 12.7 mm
114-0106E-26.3 mm · 3.2 mm · 2.2 mm · -25 mm · BK7, 尺寸: 直径 12.7 mm · BK7 · 12.7 mm
114-0108E-41.9 mm · 3.1 mm · 2.4 mm · -40 mm · BK7, 尺寸: 直径 12.7 mm · BK7 · 12.7 mm
114-0110E-52.3 mm · 3.1 mm · 2.6 mm · -50 mm · BK7 · 12.7 mm
114-0112E-62.7 mm · 3 mm · 2.6 mm · -60 mm · BK7, 尺寸: 直径 12.7 mm · BK7 · 12.7 mm
114-0114E-78.3 mm · 3 mm · 2.7 mm · -75 mm · BK7, 尺寸: 直径 12.7 mm · BK7 · 12.7 mm
114-0118E-104.2 mm · 3 mm · 2.8 mm · -100 mm · BK7, 尺寸: 直径 12.7 mm · BK7 · 12.7 mm
114-0120E-130.0 mm · 2 mm · 1.7 mm · -125 mm · BK7, 尺寸: 直径 12.7 mm · BK7 · 12.7 mm
114-0124E-155.9 mm · 2 mm · 1.8 mm · -150 mm · BK7, 尺寸: 直径 12.7 mm · BK7 · 12.7 mm
114-0128E-207.8 mm · 2 mm · 1.8 mm · -200 mm · BK7, 尺寸: 直径 12.7 mm · BK7 · 12.7 mm
114-0132E-259.7 mm · 2 mm · 1.8 mm · -250 mm · BK7, 尺寸: 直径 12.7 mm · BK7 · 12.7 mm
114-0204E-26.7 mm · 10.2 mm · 4.8 mm · -25 mm · BK7, 尺寸: 直径 25.4 mm · BK7 · 25.4 mm
114-0206E-42.0 mm · 6.2 mm · 2.7 mm · -40 mm · BK7, 尺寸: 直径 25.4 mm · BK7 · 25.4 mm
114-0208E-52.6 mm · 7.5 mm · 4.5 mm · -50 mm · BK7, 尺寸: 直径 25.4 mm · BK7 · 25.4 mm
114-0210E62.7 mm · 5.2 mm · 2.6 mm · -60 mm · BK7, 尺寸: 直径 25.4 mm · BK7 · 25.4 mm
114-0212E-78.4 mm · 5.5 mm · 3.7 mm · -75 mm · BK7, 尺寸: 直径 25.4 mm · BK7 · 25.4 mm
114-0214E-104.3 mm · 4.6 mm · 3.2 mm · -100 mm · BK7, 尺寸: 直径 25.4 mm · BK7 · 25.4 mm
114-0218E-130.2 mm · 4.3 mm · 3.1 mm · -125 mm · BK7, 尺寸: 直径 25.4 mm · BK7 · 25.4 mm
114-0220E-156.1 mm · 4 mm · 3 mm · -150 mm · BK7, 尺寸: 直径 25.4 mm · BK7 · 25.4 mm
114-0224E-208.0 mm · 3.6 mm · 2.8 mm · -200 mm · BK7, 尺寸: 直径 25.4 mm · BK7 · 25.4 mm
114-0228E-259.9 mm · 3.5 mm · 2.9 mm · -250 mm · BK7, 尺寸: 直径 25.4 mm · BK7 · 25.4 mm
114-0234E-415.5 mm · 3.6 mm · 3.2 mm · -400 mm · BK7, 尺寸: 直径 25.4 mm · BK7 · 25.4 mm
114-0238E-519.3 mm · 3.5 mm · 3.2 mm · -500 mm · BK7, 尺寸: 直径 25.4 mm · BK7 · 25.4 mm
114-1104E-12.6 mm · 6.7 mm · 3.7 mm · -12.7 mm · 紫外熔融石英, 尺寸: 直径 12.7 mm · 紫外熔融石英 · 12.7 mm
114-1108E-24.2 mm · 4 mm · 2.8 mm · -25 mm · 紫外熔融石英, 尺寸: 直径 12.7 mm · 紫外熔融石英 · 12.7 mm
114-1110E-29.0 mm · 4 mm · 3 mm · -30 mm · 紫外熔融石英, 尺寸: 直径 12.7 mm · 紫外熔融石英 · 12.7 mm
114-1114E-48.0 mm · 3.4 mm · 2.6 mm · -50 mm · 紫外熔融石英, 尺寸: 直径 12.7 mm · 紫外熔融石英 · 12.7 mm
114-1118E-71.8 mm · 3.1 mm · 2.7 mm · -75 mm · 紫外熔融石英, 尺寸: 直径 12.7 mm · 紫外熔融石英 · 12.7 mm
114-1122E-95.5 mm · 3 mm · 2.8 mm · -100 mm · 紫外熔融石英, 尺寸: 直径 12.7 mm · 紫外熔融石英 · 12.7 mm
114-1204E-24.6 mm · 12 mm · 5.3 mm · -25 mm · 紫外熔融石英, 尺寸: 直径 25.4 mm · 紫外熔融石英 · 25.4 mm
114-1205E-29.0 mm · 8.8 mm · 3 mm · -30 mm · 紫外熔融石英, 尺寸: 直径 25.4 mm · 紫外熔融石英 · 25.4 mm
114-1208E-48.0 mm · 6 mm · 2.6 mm · -50 mm · 紫外熔融石英, 尺寸: 直径 25.4 mm · 紫外熔融石英 · 25.4 mm
114-1212E-71.9 mm · 6.1 mm · 3.8 mm · -75 mm · 紫外熔融石英, 尺寸: 直径 25.4 mm · 紫外熔融石英 · 25.4 mm
114-1216E-95.7 mm · 5.3 mm · 3.6 mm · -100 mm · 紫外熔融石英, 尺寸: 直径 25.4 mm · 紫外熔融石英 · 25.4 mm
114-1220E-143.4 mm · 5.3 mm · 4.4 mm · -150 mm · 紫外熔融石英, 尺寸: 直径 25.4 mm · 紫外熔融石英 · 25.4 mm
114-1224E-190.7 mm · 3.8 mm · 3 mm · -200 mm · 紫外熔融石英, 尺寸: 直径 25.4 mm · 紫外熔融石英 · 25.4 mm
